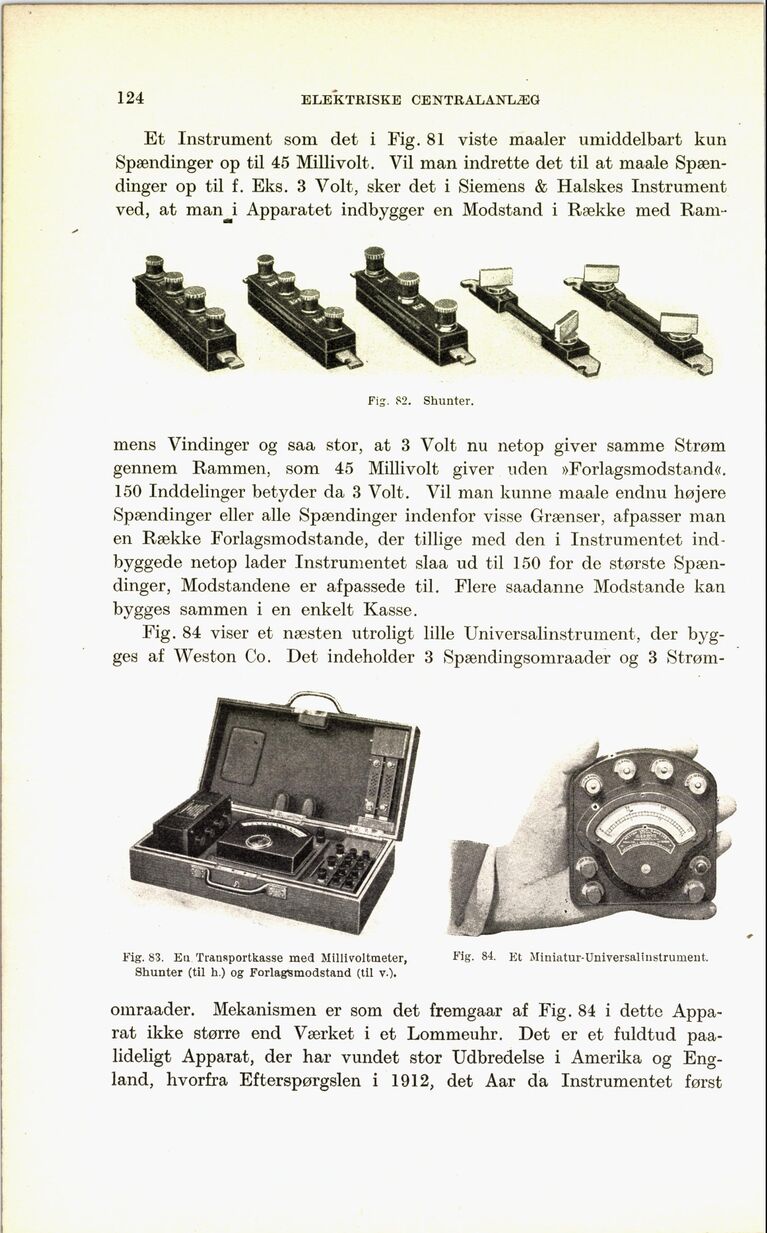

124
ELEKTRISKE CENTRALANLÆG
Et Instrument som det i Fig. 81 viste maaler umiddelbart kun
Spændinger op til 45 Millivolt. Vil man indrette det til at maale
Spændinger op til f. Eks. 3 Volt, sker det i Siemens & Halskes Instrument
ved, at man i Apparatet indbygger en Modstand i Række med Ram-
Fig. 82. Shunter.
mens Vindinger og saa stor, at 3 Volt nu netop giver samme Strøm
gennem Rammen, som 45 Millivolt giver uden »Forlagsmodstand«.
150 Inddelinger betyder da 3 Volt. Vil man kunne maale endnu højere
Spændinger eller alle Spændinger indenfor visse Grænser, afpasser man
en Række Forlagsmodstande, der tillige med den i Instrumentet
indbyggede netop lader Instrumentet slaa ud til 150 for de største
Spændinger, Modstandene er afpassede til. Flere saadanne Modstande kan
bygges sammen i en enkelt Kasse.
Fig. 84 viser et næsten utroligt lille Universalinstrument, der
bygges af Weston Co. Det indeholder 3 Spændingsomraader og 3 Strøm-
Fig. 84. Et Miniatur-Universalinstrument.
Fig. 83. En Transportkasse med Millivoltmeter,
Shunter (til h.) og Forlagismodstand (til v.).
omraader. Mekanismen er som det fremgaar af Fig. 84 i dette
Apparat ikke større end Værket i et Lommeuhr. Det er et fuldtud
paa-lideligt Apparat, der har vundet stor Udbredelse i Amerika og
England, hvorfra Efterspørgslen i 1912, det Aar da Instrumentet først
