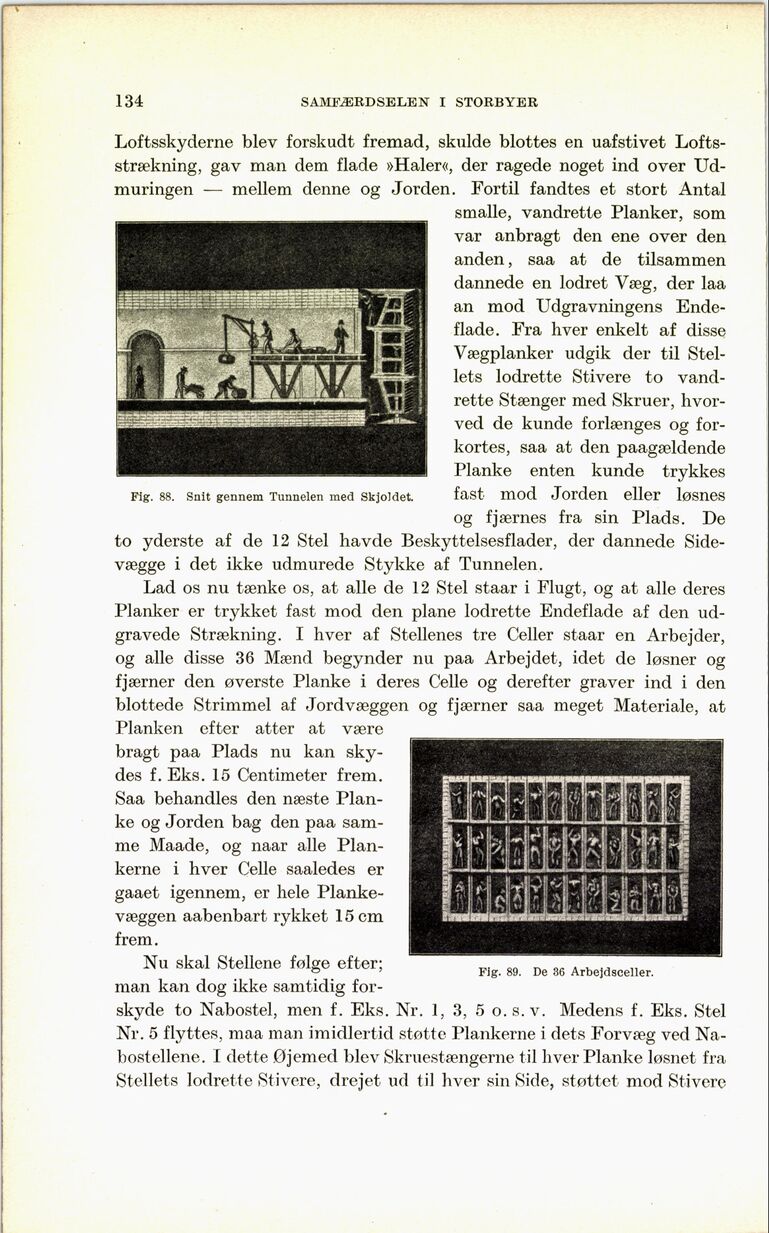

134
SAMFÆRDSELEN I STORBYER
Fig. 88. Snit gennem Tunnelen med Skjoldet.
Fig. 89. De 86 Arbejdsceller.
Loftsskyderne blev forskudt fremad, skulde blottes en uafstivet
Loftsstrækning, gav man dem flade »Haler«, der ragede noget ind over
Udmuringen — mellem denne og Jorden. Fortil fandtes et stort Antal
smalle, vandrette Planker, som
var anbragt den ene over den
anden, saa at de tilsammen
dannede en lodret Væg, der laa
an mod Udgravningens
Endeflade. Fra hver enkelt af disse
Vægplanker udgik der til
Stellets lodrette Stivere to
vandrette Stænger med Skruer,
hvorved de kunde forlænges og
forkortes, saa at den paagældende
Planke enten kunde trykkes
fast mod Jorden eller løsnes
og fjærnes fra sin Plads. De
to yderste af de 12 Stel havde Beskyttelsesflader, der dannede
Sidevægge i det ikke udmurede Stykke af Tunnelen.
Lad os nu tænke os, at alle de 12 Stel staar i Flugt, og at alle deres
Planker er trykket fast mod den plane lodrette Endeflade af den
udgravede Strækning. I hver af Stellenes tre Celler staar en Arbejder,
og alle disse 36 Mænd begynder nu paa Arbejdet, idet de løsner og
fjærner den øverste Planke i deres Celle og derefter graver ind i den
blottede Strimmel af Jord væggen og fjærner saa meget Materiale, at
Planken efter atter at være
bragt paa Plads nu kan
skydes f. Eks. 15 Centimeter frem.
Saa behandles den næste
Planke og Jorden bag den paa
samme Maade, og naar alle
Plankerne i hver Celle saaledes er
gaaet igennem, er hele
Plankevæggen aabenbart rykket 15 cm
frem.
Nu skal Stellene følge efter;
man kan dog ikke samtidig
for
skyde to Nabostel, men f. Eks. Nr. 1, 3, 5 o. s. v. Medens f. Eks. Stel
Nr. 5 flyttes, maa man imidlertid støtte Plankerne i dets Forvæg ved
Nabostellene. I dette Øjemed blev Skruestængerne til hver Planke løsnet fra
Stellets lodrette Stivere, drejet ud til hver sin Side, støttet mod Stivere
