40
ILDSKYDEVAABEN
dant Gevær færdigt til Skydning og efter Skuddet. Man ser, at
Patronerne, der ligger i den hule Kolbe, føres frem mod Ladestillingen
af en Fjeder.
I de rørformige Magasiner maatte de nye Patroner, naar
Magasinet var tømt, indføres én efter én, hvad der tog ikke ringe Tid.
Senere er man gaaet over til kasseformede Magasiner, hvor alle
Patronerne kan indføres paa én Gang, og Magasinerne anbringes i
Almindelighed under eller om Laasen.
Det gik meget langsomt med Indførelsen af Magasingeværer i de
evropæiske Hære, bl. a. fordi man befrygtede, at Soldaterne skulde
bortskyde Ammunitionen altfor hurtigt; men nu er de indført overalt.
Saa vel i Danmark som i Norge anvendes Krag-Jørgensens Gevær,
der er konstrueret af den norske Officer Krag og den norske Værk-

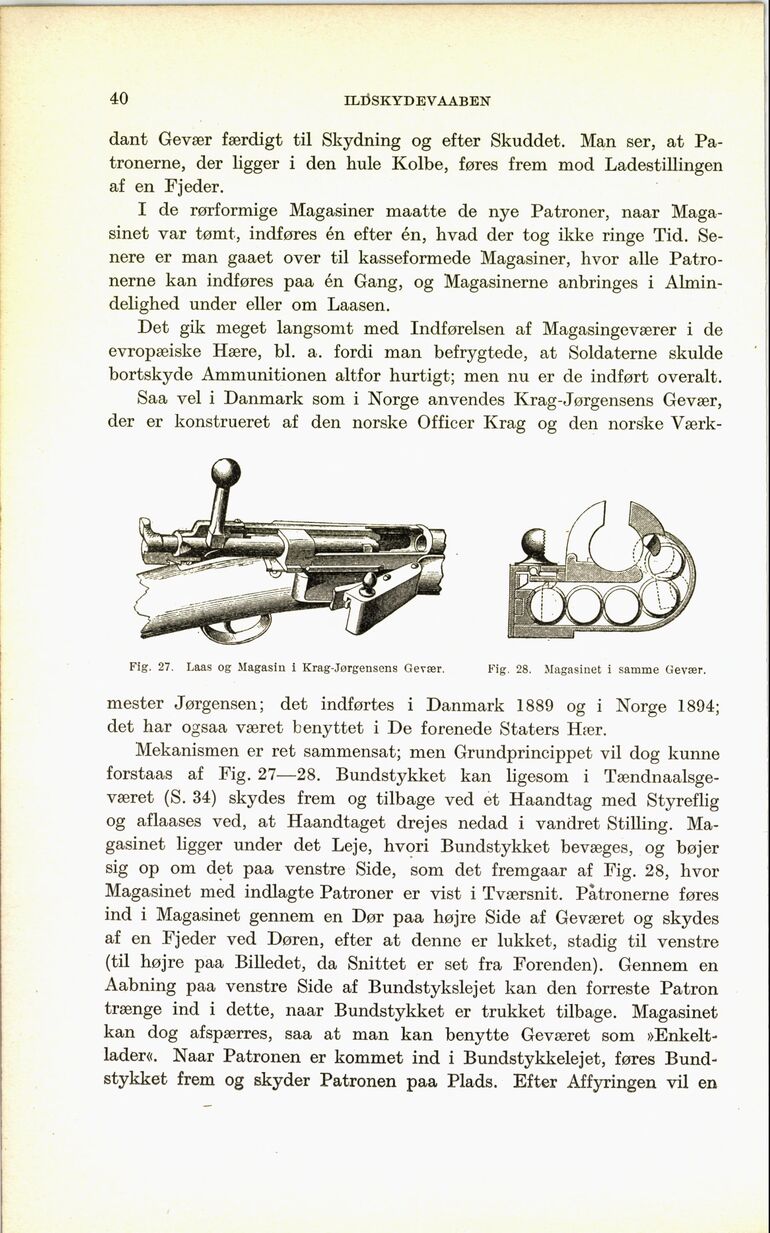

Fig, 27. Laas og Magasin i Krag-Jørgensens
Gevær.
Fig. 28. Magasinet i samme Gevær.
mester Jørgensen; det indførtes i Danmark 1889 og i Norge 1894;
det har ogsaa været benyttet i De forenede Staters Hær.
Mekanismen er ret sammensat; men Grundprincippet vil dog kunne
forstaas af Fig. 27—28. Bundstykket kan ligesom i
Tændnaalsge-været (S. 34) skydes frem og tilbage ved et Haandtag med Styreflig
og aflaases ved, at Haandtaget drejes nedad i vandret Stilling.
Magasinet ligger under det Leje, hvori Bundstykket bevæges, og bøjer
sig op om det paa venstre Side, som det fremgaar af Fig. 28, hvor
Magasinet med indlagte Patroner er vist i Tværsnit. Patronerne føres
ind i Magasinet gennem en Dør paa højre Side af Geværet og skydes
af en Fjeder ved Døren, efter at denne er lukket, stadig til venstre
(til højre paa Billedet, da Snittet er set fra Forenden). Gennem en
Aabning paa venstre Side af Bundstykslejet kan den forreste Patron
trænge ind i dette, naar Bundstykket er trukket tilbage. Magasinet
kan dog af spærres, saa at man kan benytte Geværet som
»Enkeltlader«. Naar Patronen er kommet ind i Bundstykkelejet, føres
Bundstykket frem og skyder Patronen paa Plads. Efter Affyringen vil en
