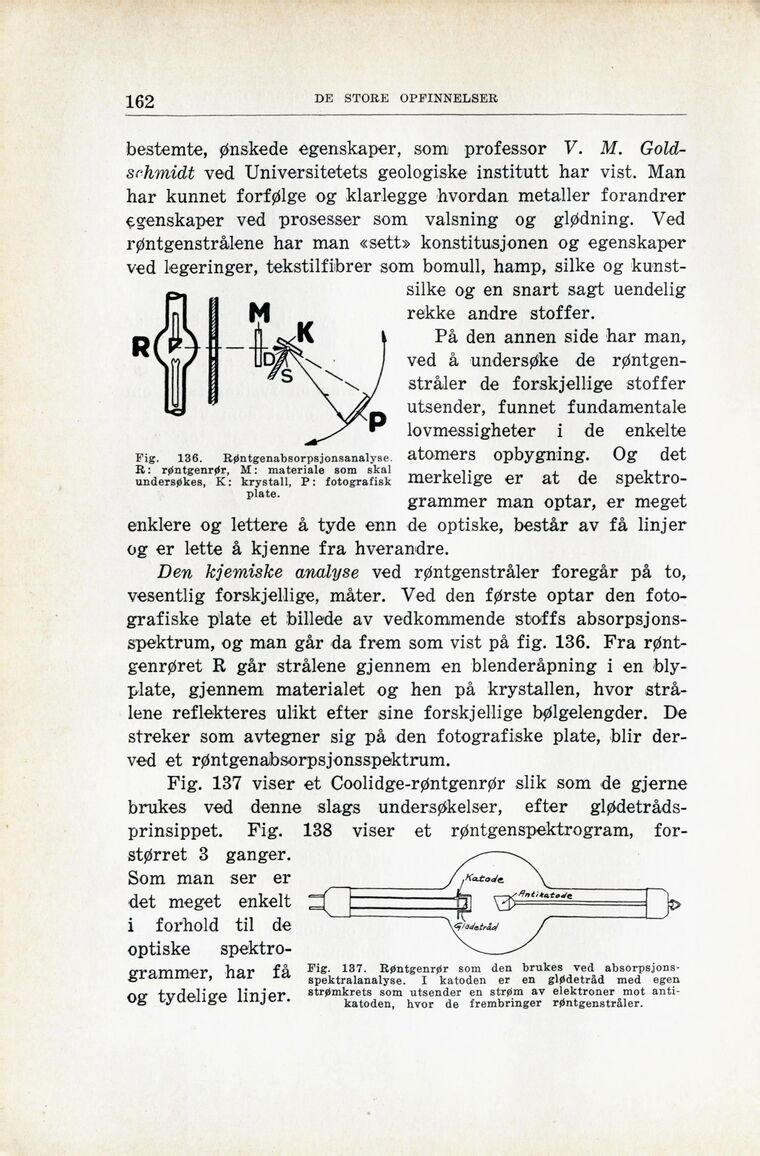

162
DE STORE OPFINNELSER
Fig. 136. Røntgenabsorpsjonsanalyse.
R: røntgenrør, M: materiale som skal
undersøkes, K: krystall, P: fotografisk
plate.
bestemte, ønskede egenskaper, som professor V. M.
Gold-schmidt ved Universitetets geologiske institutt har vist. Man
har kunnet forfølge og klarlegge hvordan metaller forandrer
egenskaper ved prosesser som valsning og glødning. Ved
røntgenstrålene har man «sett» konstitusjonen og egenskaper
ved legeringer, tekstilfibrer som bomull, hamp, silke og
kunstsilke og en snart sagt uendelig
rekke andre stoffer.
På den annen side har man,
ved å undersøke de
røntgenstråler de forskjellige stoffer
utsender, funnet fundamentale
lovmessigheter i de enkelte
atomers opbygning. Og det
merkelige er at de
spektrogrammer man optar, er meget
enklere og lettere å tyde enn de optiske, består av få linjer
og er lette å kjenne fra hverandre.
Den kjemiske analyse ved røntgenstråler foregår på to,
vesentlig forskjellige, måter. Ved den første optar den
fotografiske plate et billede av vedkommende stoffs absorpsj
onsspektrum, og man går da frem som vist på fig. 136. Fra
røntgenrøret R går strålene gjennem en blenderåpning i en
bly-plate, gjennem materialet og hen på krystallen, hvor
strålene reflekteres ulikt efter sine forskjellige bølgelengder. De
streker som avtegner sig på den fotografiske plate, blir
derved et røntgenabsorpsjonsspektrum.
Fig. 137 viser et Coolidge-røntgenrør slik som de gjerne
brukes ved denne slags undersøkelser, efter
glødetråds-prinsippet. Fig. 138 viser et røntgenspektrogram,
forstørret 3 ganger.
Som man ser er
det meget enkelt
i forhold til de
optiske
spektrogrammer, har få
og tydelige linjer.
Fig. 137. Røntgenrør som den brukes ved
absorpsjons-spektralanalyse. I katoden er en glødetråd med egen
strømkrets som utsender en strøm av elektroner mot
anti-katoden, hvor de frembringer røntgenstråler.
