VANNKRAFTMASKINER. VANNHJUL
93

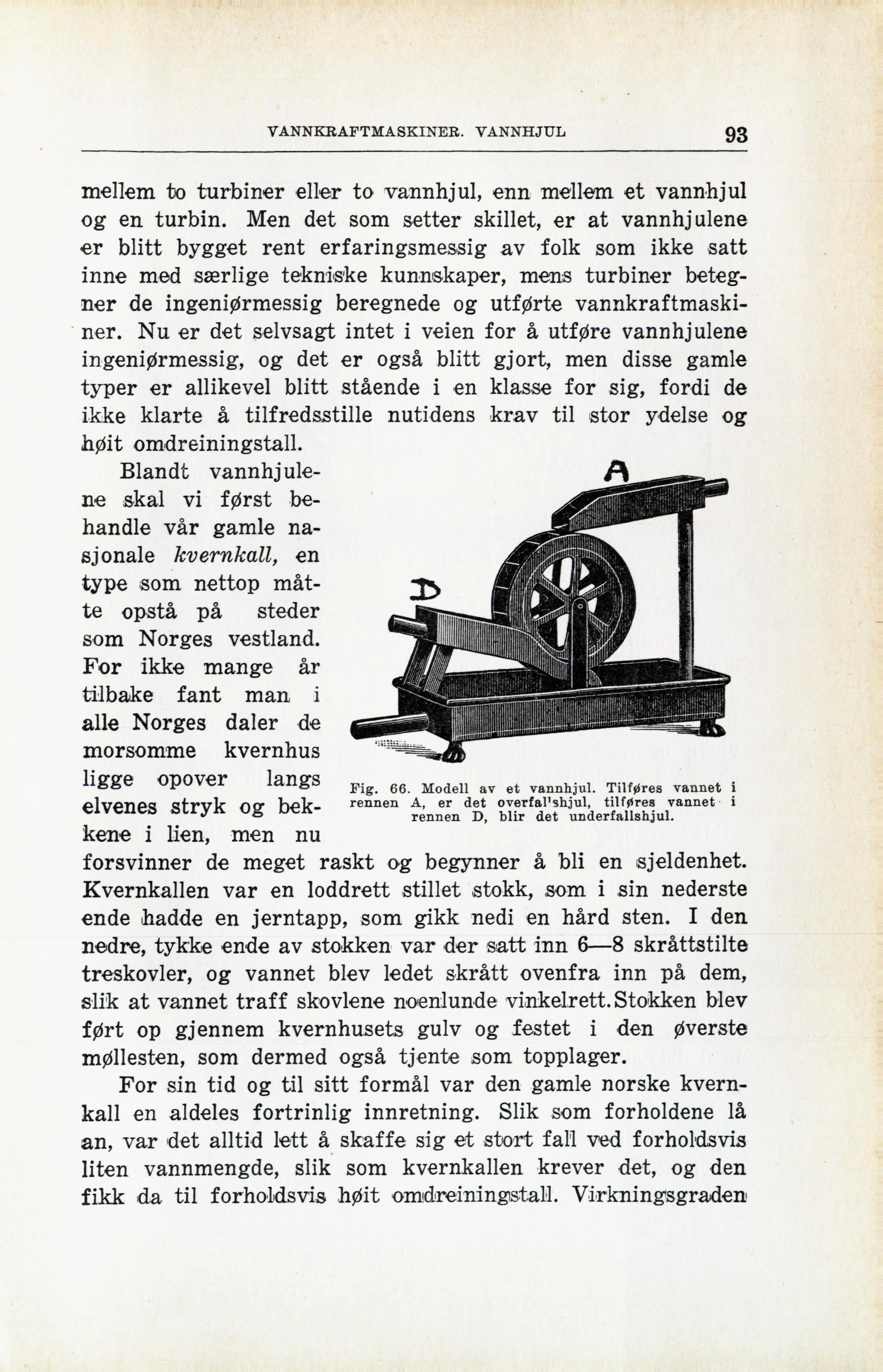

Fig. 66. Modeil av et vannhjul. Tilføres vannet i
rennen A, er det overfal’shjul, tilføres vannet i
rennen D, biir det underfallshjul.
mellem to turbiner eller to vannhjul, enn mellem et vannhjul
og en turbin. Men det som setter skillet, er at vannhj ulene
er blitt bygget rent erfaringsmessig av folk som ikke satt
inne med særlige tekniske kunnskaper, mens turbiner
betegner de ingeniørmessig beregnede og utførte
vannkraftmaski-ner. Nu er det selvsagt intet i veien for å utføre vannhjulene
ingeniørmessig, og det er også blitt gjort, men disse gamle
typer er allikevel blitt stående i en klasse for sig, fordi de
ikke klarte å tilfredsstille nutidens krav til stor ydelse og
høit omdreiningstall.
Blandt
vannhjulene skal vi først
behandle vår gamle
nasjonale kvernkall, en
type som nettop
måtte opstå på steder
som Norges vestland.
For ikke mange år
tilbake fant man i
alle Norges daler de
morsomme kvernhus
ligge opover langs
elvenes stryk og
bekkene i lien, men nu
forsvinner de meget raskt og begynner å bli en sjeldenhet.
Kvernkallen var en loddrett stillet stokk, som i sin nederste
ende hadde en jerntapp, som gikk nedi en hård sten. I den
nedre, tykke ende av stokken var der satt inn 6—8 skråttstilte
treskovler, og vannet blev ledet skrått ovenfra inn på dem,
slik at vannet traff skovlene noenlunde vinkelrett. Stokken blev
ført op gjennem kvernhusets gulv og festet i den øverste
møllesten, som dermed også tjente som topplager.
For sin tid og til sitt formål var den gamle norske
kvernkall en aldeles fortrinlig innretning. Slik som forholdene lå
an, var det alltid lett å skaffe sig et stort fali ved forholdsvis
liten vannmengde, slik som kvernkallen krever det, og den
fikk da til forholdsvis høit omdreiningstall. Virkningsgraden
