118
DE STORE OPFINNELSER

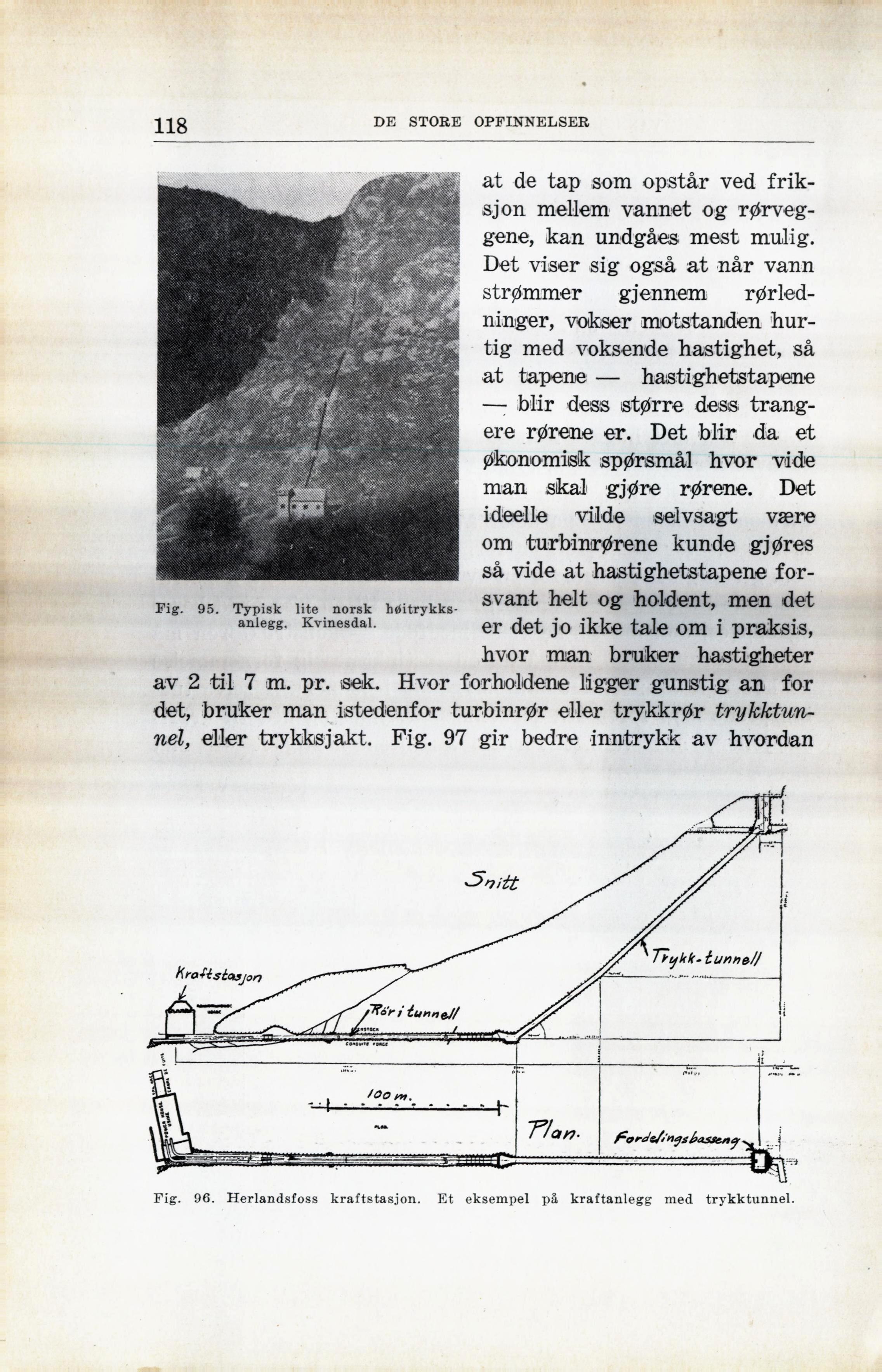

Fig. 95. Typisk lite norsk
høitrykks-anlegg, Kvinesdal.
at de tap som opstår ved
friksjon mellem vannet og
rørveggene, kan undgåes mest mulig.
Det viser sig også at når vann
strømmer gjennem
rørledninger, vokser motstanden
hurtig med voksende hastighet, så
at tapene — hastighetstapene
—■ blir dess større dess
trangere rørene er. Det biir da et
økonomisk spørsmål hvor vide
man skal gjøre rørene. Det
ideelle vilde selvsagt være
om turbinrørene kunde gjøres
så vide at hastighetstapene
forsvant helt og holdent, men det
er det jo ikke tale om i praksis,
hvor man bruker hastigheter
av 2 til 7 m. pr. sek. Hvor forholdene ligger gunstig an for
det, bruker man istedenfor turbinrør eller trykkrør
trykktun-nel, eller trykksjakt. Fig. 97 gir bedre inntrykk av hvordan
Fig. 96. Herlandsfoss kraftstasjon. Et eksempel på kraftanlegg med trykktunnel.
