VANNKRAFTMASKINER. HØITRYKKSANLEGG
119
høitrykksrørgater bygges enn lange beskrivelser.
Konstruktørenes arbeide består her mest mulig i å forhindre at farlige
krefter skal opstå og ødelegge rørledningene. Særlig ved bend
må den aller største forsiktighet iakttas, best er det å undgå
dem helt. Vårt land kan opvise noen av de dristigste og
vakreste trykkrøranlegg som overhodet finnes i verden.

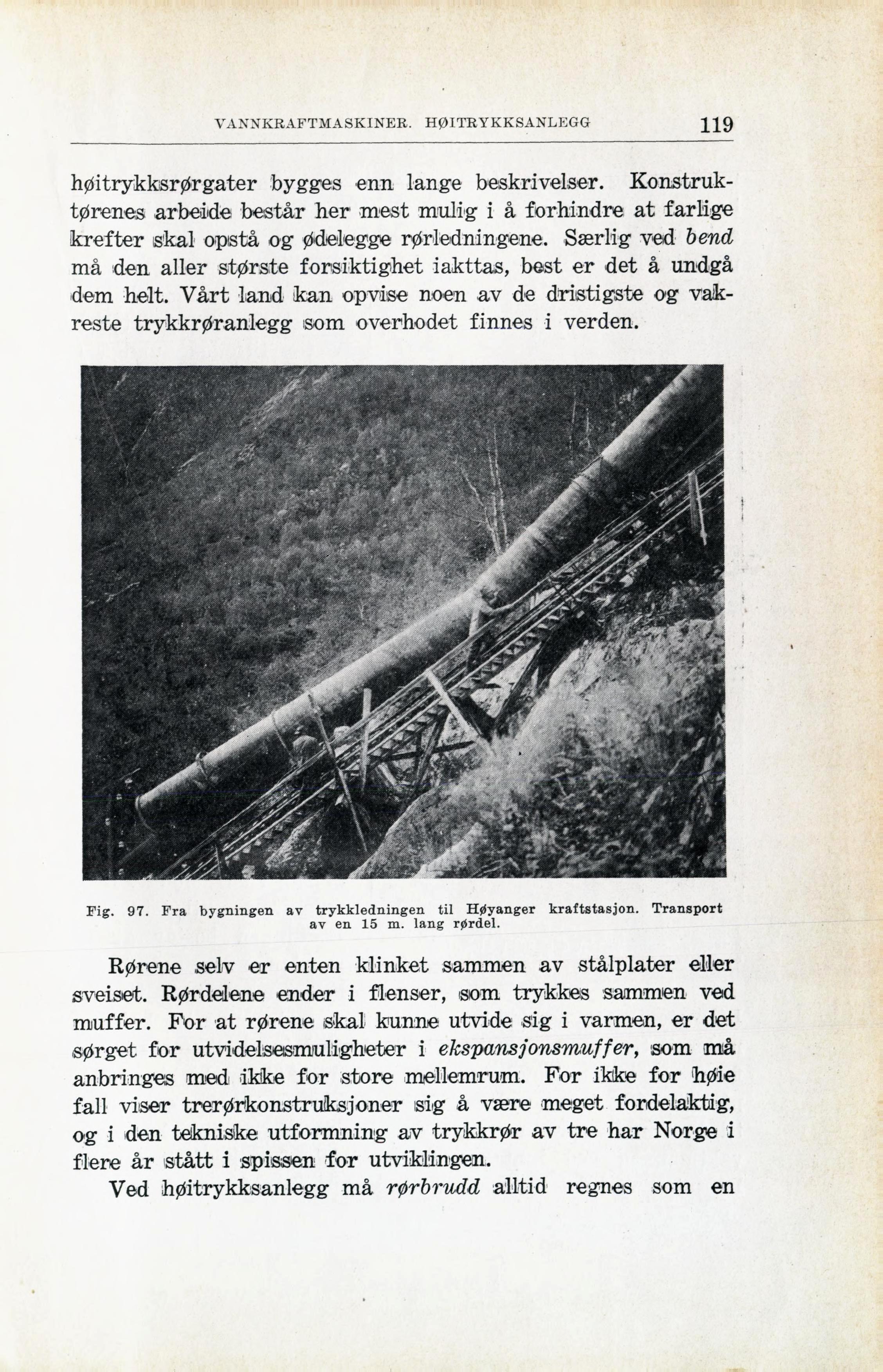

Fig. 97. Fra bygningen av trykkledningen til Høyanger kraftstasjon. Transport
av en 15 m. lang rørdel.
Rørene selv er enten klinket sammen av stålplater eller
sveiset. Rørdelene ender i flenser, som trykkes sammen ved
muffer. For at rørene skal kunne utvide sig i varmen, er det
sørget for utvidelsesmuligheter i ekspansjonsmuffer, som må
anbringes med ikke for store mellemrum. For ikke for høie
fall viser trerørkonstruksjoner sig å være meget fordelaktig,
og i den tekniske utformning av trykkrør av tre har Norge i
flere år stått i spissen for utviklingen.
Ved høitrykksanlegg må r^rbrudd alltid regnes som en
