144
DE STORE OPFINNELSER

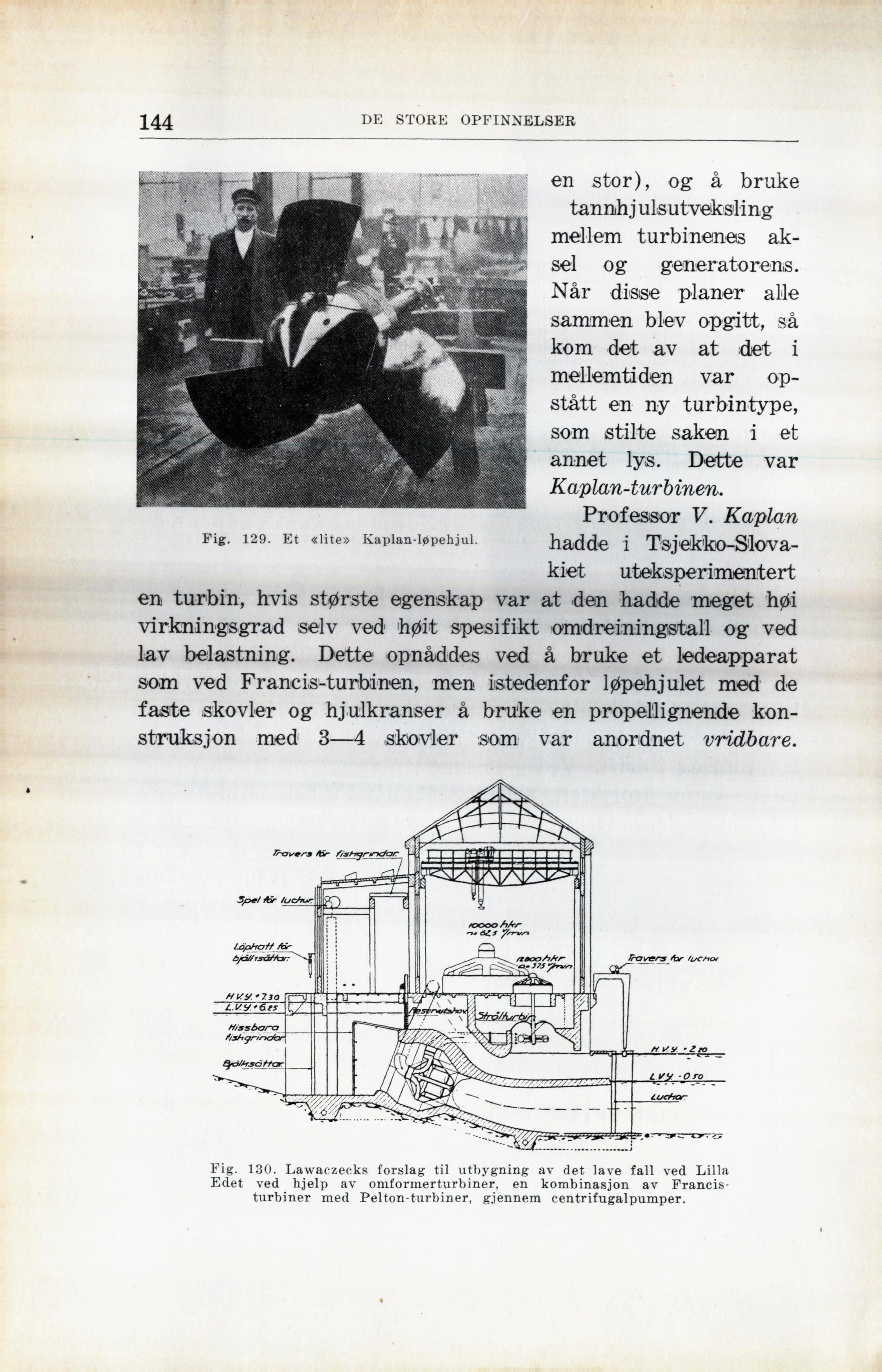

Fig. 129. Et «lite» Kaplan-løpehjul.
en stor), og å brake
tannhj ulsutveksling
mellem turbinenes
aksel og generatorens.
Når disse planer alle
sammen blev opgitt, så
kom det av at det i
mellemtiden var
op-stått en ny turbintype,
som stilte saken i et
annet lys. Dette var
Kaplandurbinen.
Professor V. Kaplan
hadde i
Tsjekko-Slova-kiet uteksperimentert
en turbin, hvis største egenskap var at den hadde meget høi
virkningsgrad selv ved høit spesifikt omdreiningstall og ved
lav belastning. Dette opnåddes ved å bruke et ledeapparat
som ved Francis-turbinen, men istedenfor løpehjulet med de
faste skovler og hjulkranser å bruke en propellignende
konstruksjon med 3—4 skovler som var anordnet vridbare.
Fig. 130. Lawaczecks forslag til utbygning av det lave fali ved Lilla
Edet ved hjelp av omformerturbiner, en kombinasjon av
Francis-turbiner med Pelton-turbiner, gjennem centrifugalpumper.
