VANNKRAFTMASKINER. LAWACZECK- OG KAPLAN-TURBINER ^45
Turbinens regulator står ved Kaplan-turbinen ikke bare i
forbindelse med ledeapparatets svingbare skovler, men også med
løpehjulets vridbare, slik at vannet under alle belastninger
strømmer noenlunde støtfritt inn på løpehjulskovlene, og har
liten tangentialkomponent ved avløp fra hjulet.

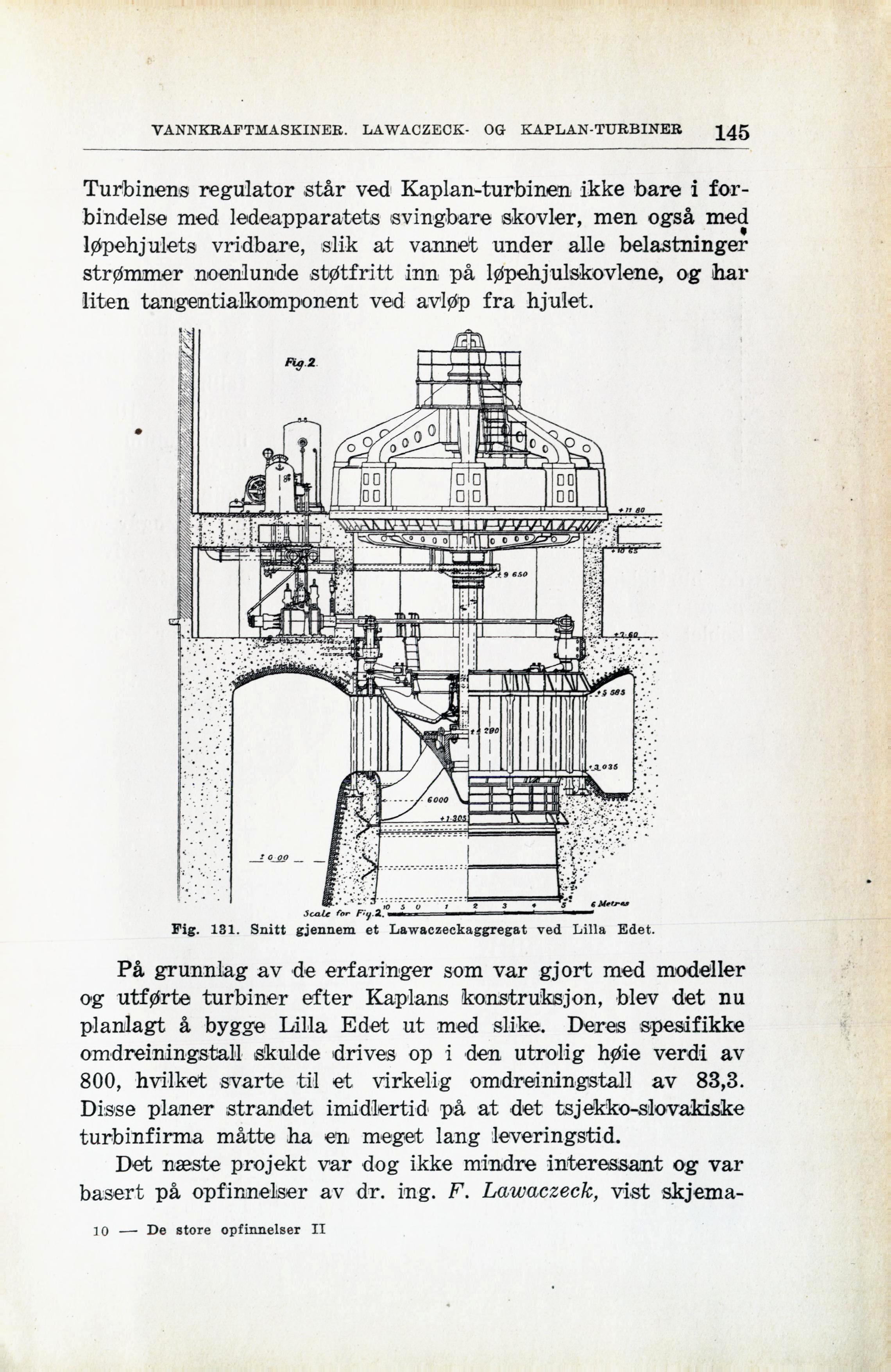

Fig. 131. Snitt gjennem et Lawaczeckaggregat ved Lilla Edet.
På grunnlag av de erfaringer som var gjort med modeller
og utførte turbiner efter Kaplans konstruksjon, blev det nu
planlagt å bygge Lilla Edet ut med slike. Deres spesifikke
omdreiningstall skulde drives op i den utrolig høie verdi av
800, hvilket svarte til et virkelig omdreiningstall av 83,3.
Disse planer strandet imidlertid på at det tsjekko-slovakiske
turbinfirma måtte ha en meget lang leveringstid.
Det næste projekt var dog ikke mindre interessant og var
basert på opfinnelser av dr. ing. F. Lawaczeck, vist skjema-
10 — De store opfinnelser II
