146
DE STORE OPFINNELSER

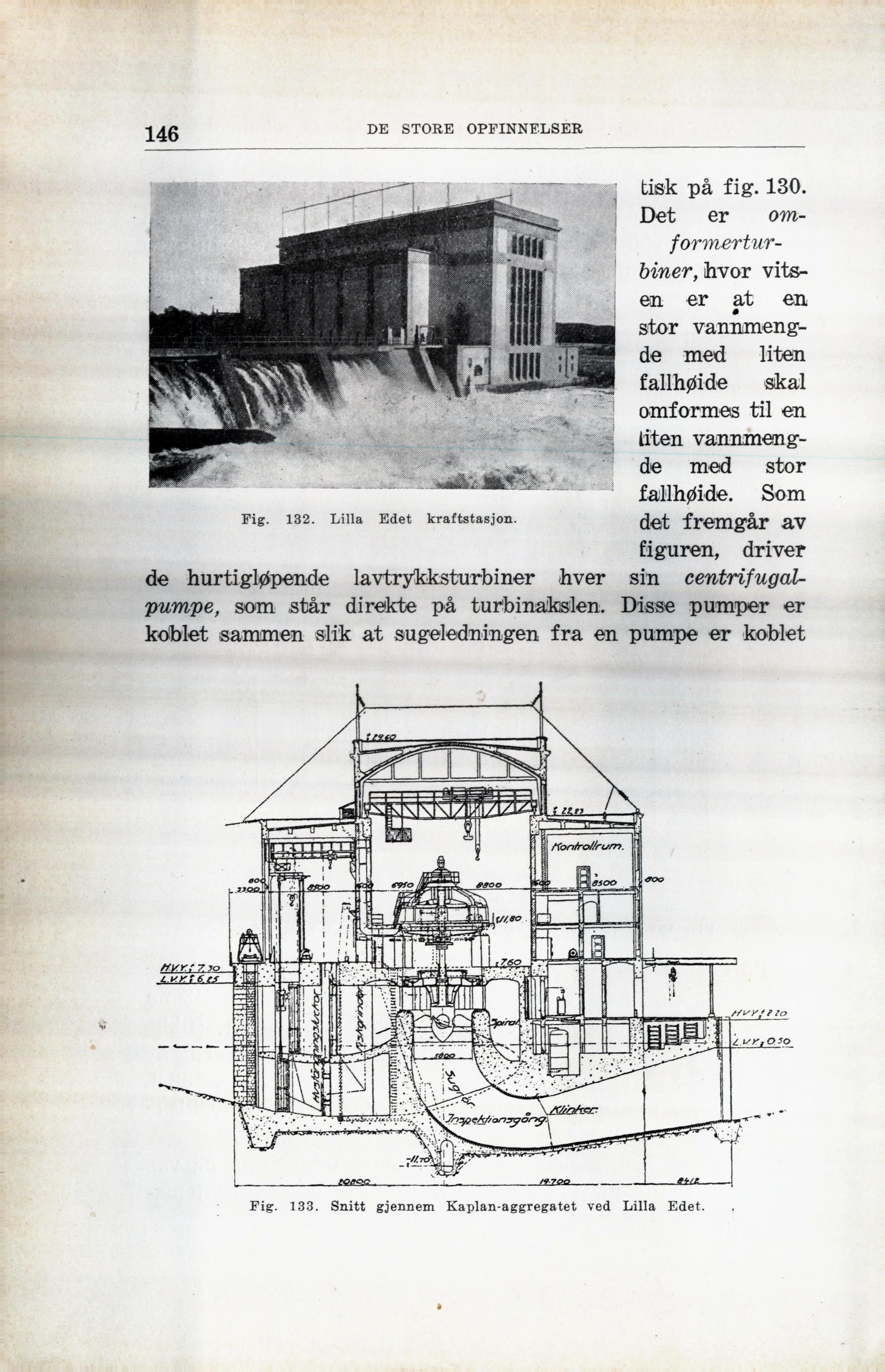

Fig. 132. Lilla Edet kraftstasjon.
tisk på fig. 130.
Det er
omformerturbiner, hvor
vitsen er at en
stor
vannmengde med liten
fallhøide skal
omformes til en
liten
vannmengde med stor
fallhøide. Som
det fremgår av
figuren, driver
de hurtigløpende lavtrykksturbiner hver sin
centrifugalpumpe, som står direkte på turbinakslen. Disse pumper er
koblet sammen slik at sugeledningen fra en pumpe er koblet
Fig. 133. Snitt gjennem Kaplan-aggregatet ved Lilla Edet.
