VANNKRAFTMASKINER. FORSKNING OG TURBINBYGGING
159
ved måling av avløpsenergien i
suge-røret under prøvene med
Solberg-foss-modellturbinen. Vannet
strømmer inn i pitotrørets huller og vil
stå i en viiss høide i målerøret
utenfor turbinen. (Sm. bind I, side 236.)
Da det gjelder å avgjøre
hastighetskomponenten i alle retninger, gjøres
pitotrøret svingbart, og man kan
avlese vinkelen på en skive utenpå
sugerøret. Fig. 149 viser hvordan man
målte trykket inni selve det
roterende løpehjul.

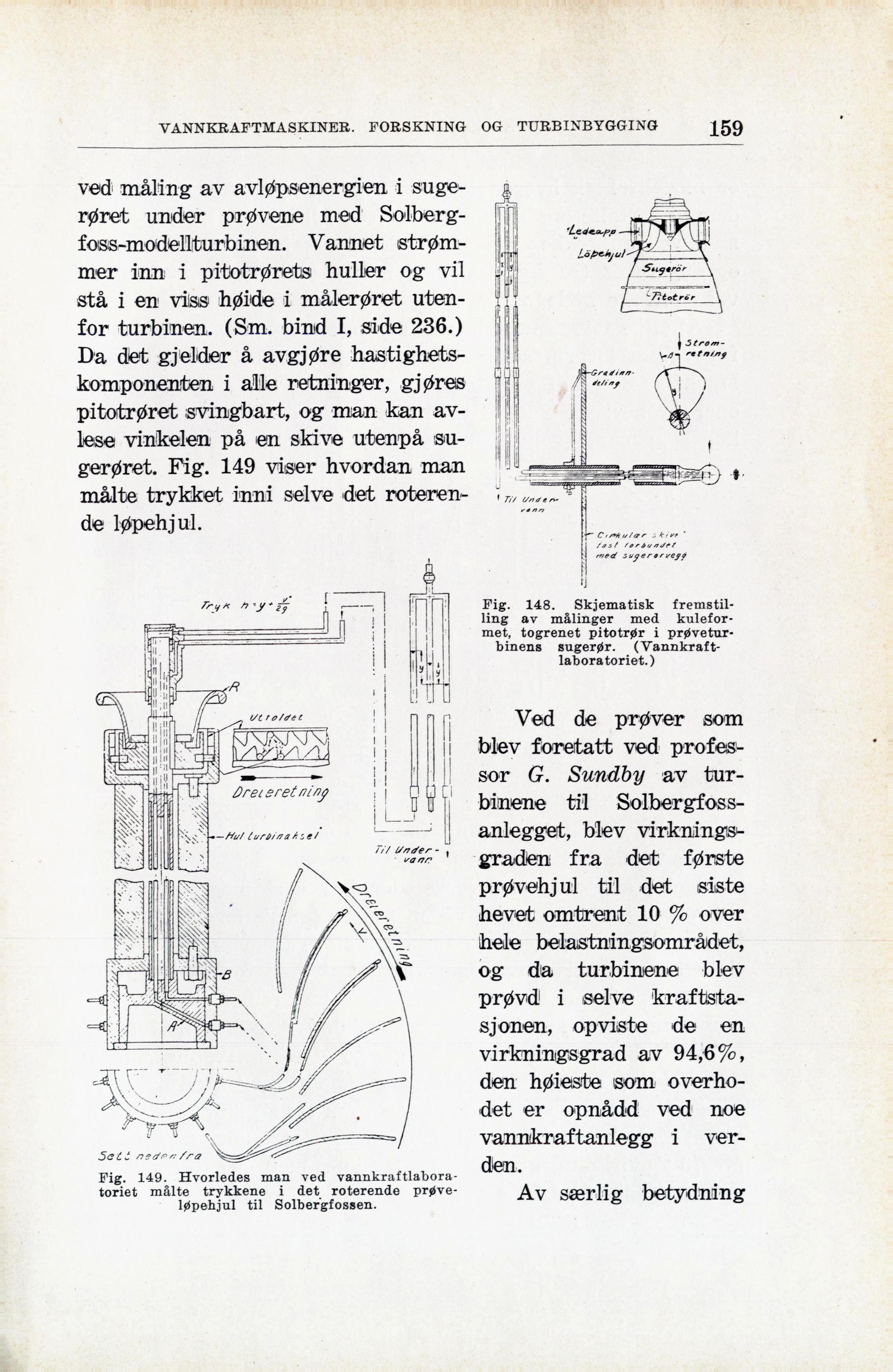

Fig. 148. Skjematisk
fremstilling av målinger med
kulefor-met, togrenet pitotrør i
prøvetur-binens sugerør.
(Vannkraft-laboratoriet.)
Ved de prøver som
blev foretatt ved
professor G. Sundby av
turbinene til
Solbergfoss-anlegget, blev
virkningsgraden fra det første
prøvehjul til det siste
hevet omtrent 10 % over
hele belastningsområdet,
og da turbinene blev
prøvd i selve
kraftstasjonen, opviste de en
virkningsgrad av 94,6%,
den høieste som
overhodet er opnådd ved noe
vannkraftanlegg i
verden.
Av særlig betydning
Fig. 149. Hvorledes man ved
vannkraftlabora-toriet målte trykkene i det roterende
prøve-løpehjul til Solbergfossen.
