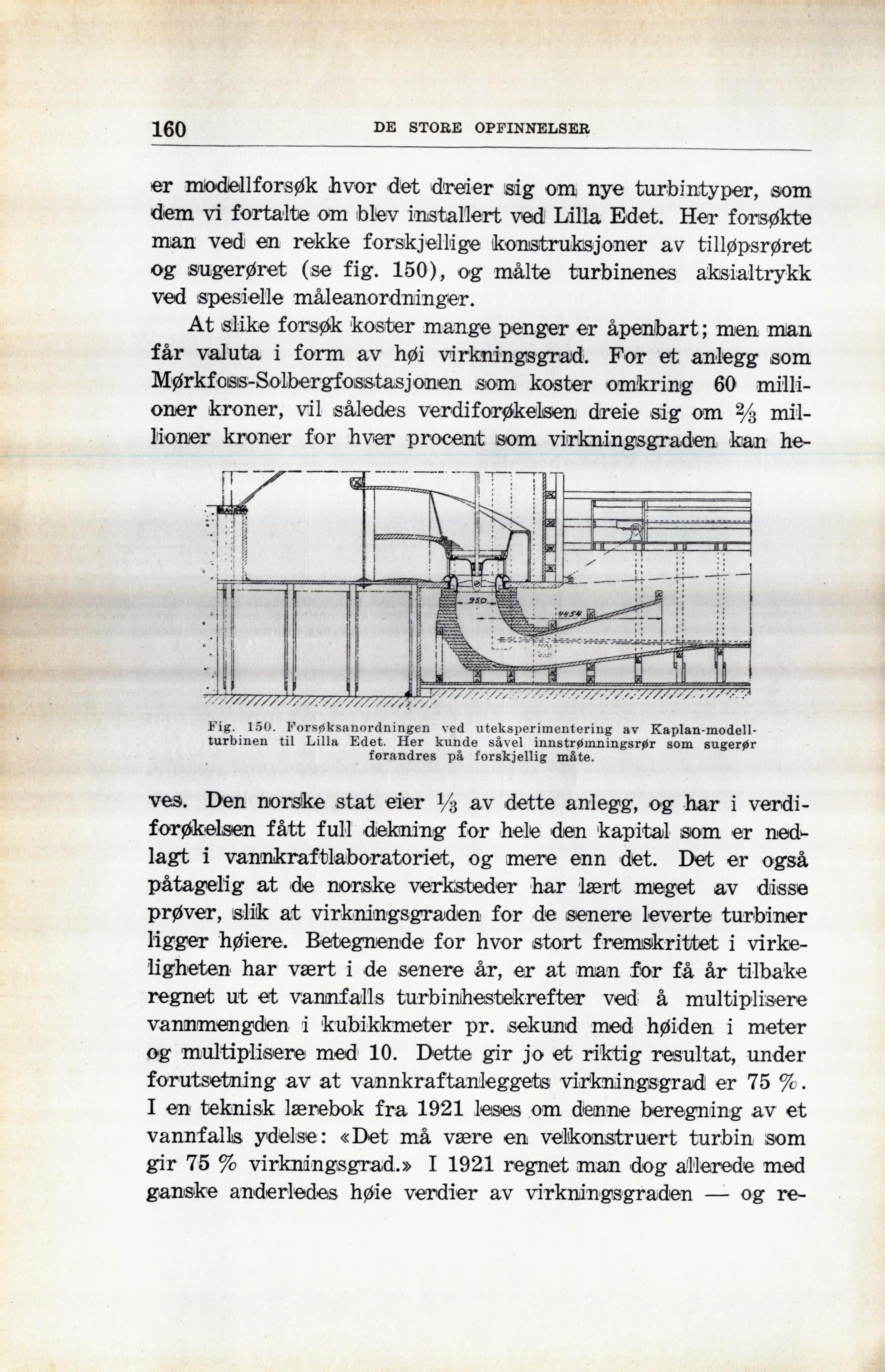

160
DE STORE OPFINNELSER
er modellforsøk hvor det dreier sig om nye turbintyper, som
dem vi fortalte om blev installert ved Lilla Edet. Her forsøkte
man ved en rekke forskjellige konstruksjoner av tilløpsrøret
og sugerøret (se fig. 150), og målte turbinenes aksialtrykk
ved spesielle måleanordninger.
At slike forsøk koster mange penger er åpenbart; men man
får valuta i form av høi virkningsgrad. For et anlegg som
Mørkf oss-Solbergfosstas jonen som koster omkring 60
millioner kroner, vil således verdiforøkelsen dreie sig om %
millioner kroner for hver procent som virkningsgraden kan he-
Fig. 150. Forsøksanordningen ved uteksperimenteriug av
Kaplan-modell-turbinen til Lilla Edet. Her kunde såvel innstrømningsrør som sugerør
forandres på forskjellig måte.
ves. Den norske stat eier Vs av dette anlegg, og har i
verdiforøkelsen fått full dekning for hele den kapital som er
nedlagt i vannkraftlaboratoriet, og mere enn det. Det er også
påtagelig at de norske verksteder har lært meget av disse
prøver, slik at virkningsgraden for de senere leverte turbiner
ligger høiere. Betegnende for hvor stort fremskrittet i
virkeligheten har vært i de senere år, er at man for få år tilbake
regnet ut et vannfalls turbinhestekrefter ved å multiplisere
vannmengden i kubikkmeter pr. sekund med høiden i meter
og multiplisere med 10. Dette gir jo et riktig resultat, under
forutsetning av at vannkraftanleggets virkningsgrad er 75 %.
I en’ teknisk lærebok fra 1921 leses om denne beregning av et
vannfalls ydelse: «Det må være en velkonstruert turbin som
gir 75 % virkningsgrad.» I 1921 regnet man dog allerede med
ganske anderledes høie verdier av virkningsgraden — og re-
