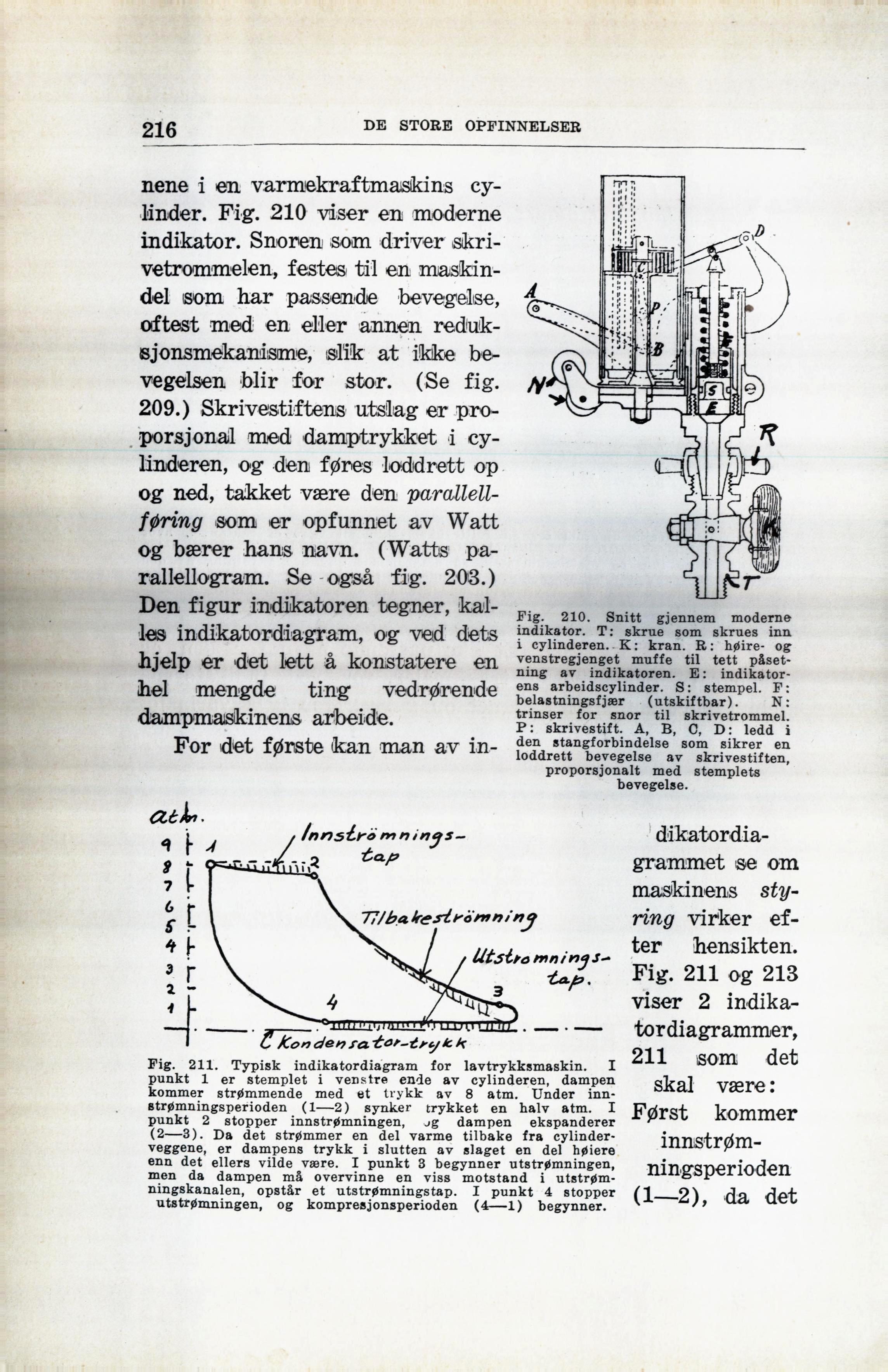

216
DE STORE OPFINNELSER
nene i en varmekraftmaskins
cylinder. Fig. 210 viser en moderne
indikator. Snoren som driver
skri-vetrommelen, festes til en
maskindel som har passende bevegelse,
oftest med en eller annen
reduk-sjonsmekanisme, slik at ikke
bevegelsen blir for stor. (Se fig.
209.) Skrivestiftens utslag er
proporsjonal med damptrykket i
cylinderen, og den føres loddrett op
og ned, takket være den
parallellføring som er opfunnet av Watt
og bærer hans navn. (Watts
parallellogram. Se også fig. 203.)
Den figur indikatoren tegner,
kalles indikatordiagram, og ved dets
hjelp er det lett å konstatere en
hel mengde ting vedrørende
dampmaskinens arbeide.
For det første kan man av in-
Fig. 210. Snitt gjennem moderne
indikator. T: skrue som skrues inn
i cylinderen. K: kran. R: høire- og
venstregjenget muffe til tett
påset-ning av indikatoren. E:
indikatorens arbeidscylinder. S: stempel. F:
belastningsfjær (utskiftbar). N:
trinser for snor til skrivetrommel.
P: skrivestift. A, B, O, D: ledd i
den stangforbindelse som sikrer en
loddrett bevegelse av skrivestiften,
proporsjonalt med stemplets
bevegelse.
Fig. 211. Typisk indikatordiagram for lavtrykksmaskin. I
punkt 1 er stemplet i venstre ende av cylinderen, dampen
kommer strømmende med et trykk av 8 atm. Under
inn-strømningsperioden (1—2) synker trykket en halv atm. I
punkt 2 stopper innstrømningen, jg dampen ekspanderer
(2—3). Da det strømmer en del varme tilbake fra
cylinder-veggene, er dampens trykk i slutten av slaget en del høiere
enn det ellers vilde være. I punkt 3 begynner utstrømningen,
men da dampen må overvinne en viss motstand i
utstrøm-ningskanalen, opstår et utstrømningstap. I punkt 4 stopper
utstrømningen, og kompresjonsperioden (4—1) begynner.
[-dikatordia-grammet-]
{+dikatordia-
grammet+} se om
maskinens
styring virker
efter hensikten.
Fig. 211 og 213
viser 2
indikatordiagrammer,
211 som det
skal være:
Først kommer [-innstrøm-ningsperioden-]
{+innstrøm-
ningsperioden+}
(1—2), da det
