VARMEKRAFTMASKINER. HISTORIKK
217
er åpent for dampen, slik at den strømmer inn i cylinderen.
Trykket kan under dette ikke holde sig helt konstant, det
synker litt, dels på grunn av friksjonen i
innstrømningsåp-ningen, dels på grunn av at cylinderen blev avkjølet under
damp utstrømningen, slik at den nu avkjøler den innstrøm-

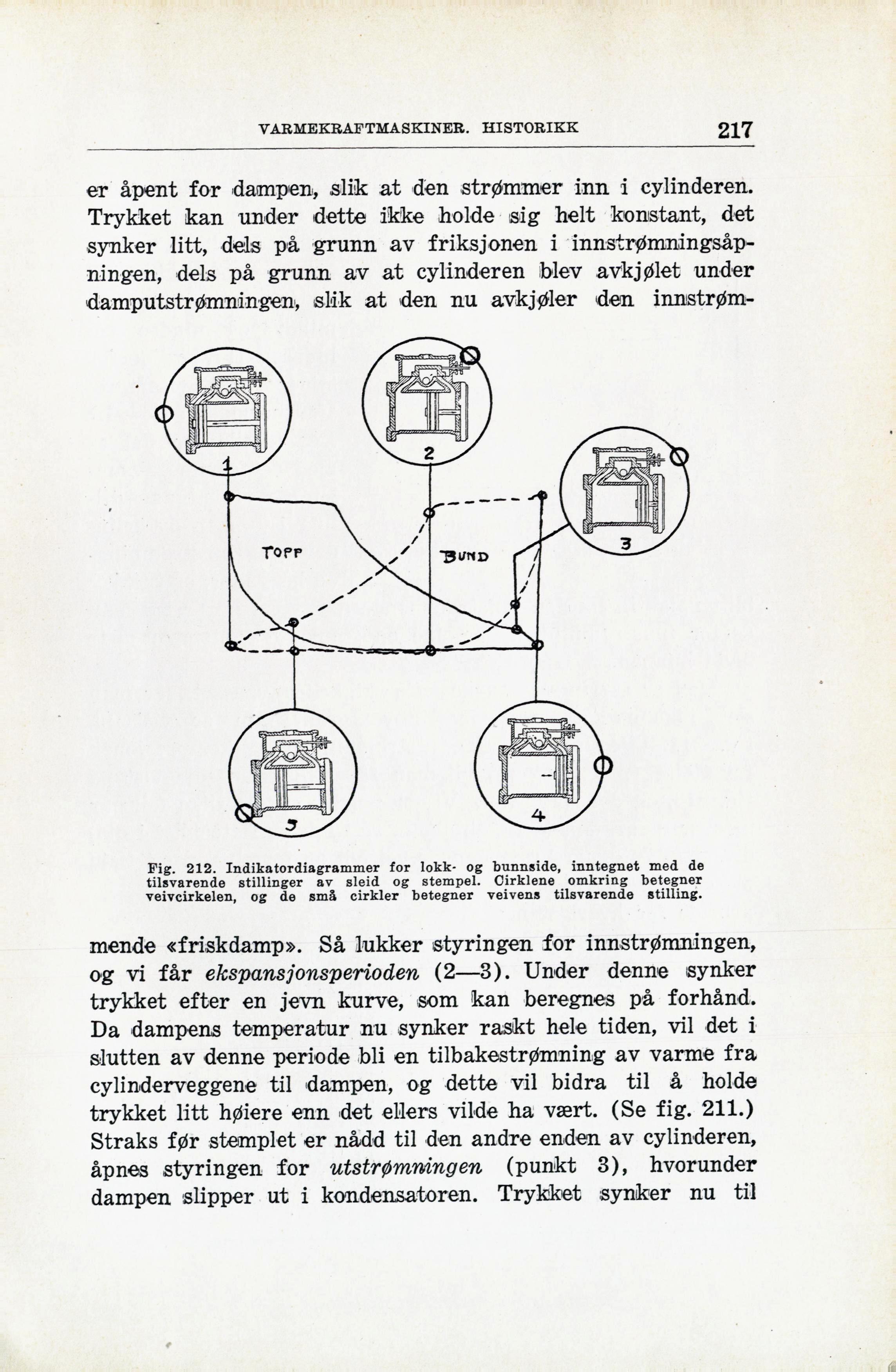

Fig. 212. Indikatordiagrammer for lokk- og bunnside, inntegnet med de
tilsvarende stillinger av sleid og stempel. Oirklene omkring betegner
veivcirkelen, og de små cirkler betegner veivens tilsvarende stilling.
mende «friskdamp». Så lukker styringen for innstrømningen,
og vi får ekspansjonsperioden (2—3). Under denne synker
trykket efter en jevn kurve, som kan beregnes på forhånd.
Da dampens temperatur nu synker raskt hele tiden, vil det i
slutten av denne periode bli en tilbakestrømning av varme fra
cylinderveggene til dampen, og dette vil bidra til å holde
trykket litt høiere enn det ellers vilde ha vært. (Se fig. 211.)
Straks før stemplet er nådd til den andre enden av cylinderen,
åpnes styringen for utstrømningen (punkt 3), hvorunder
dampen slipper ut i kondensatoren. Trykket synker nu til
