VARMEKRAFTMASKINER. HISTORIKK
223

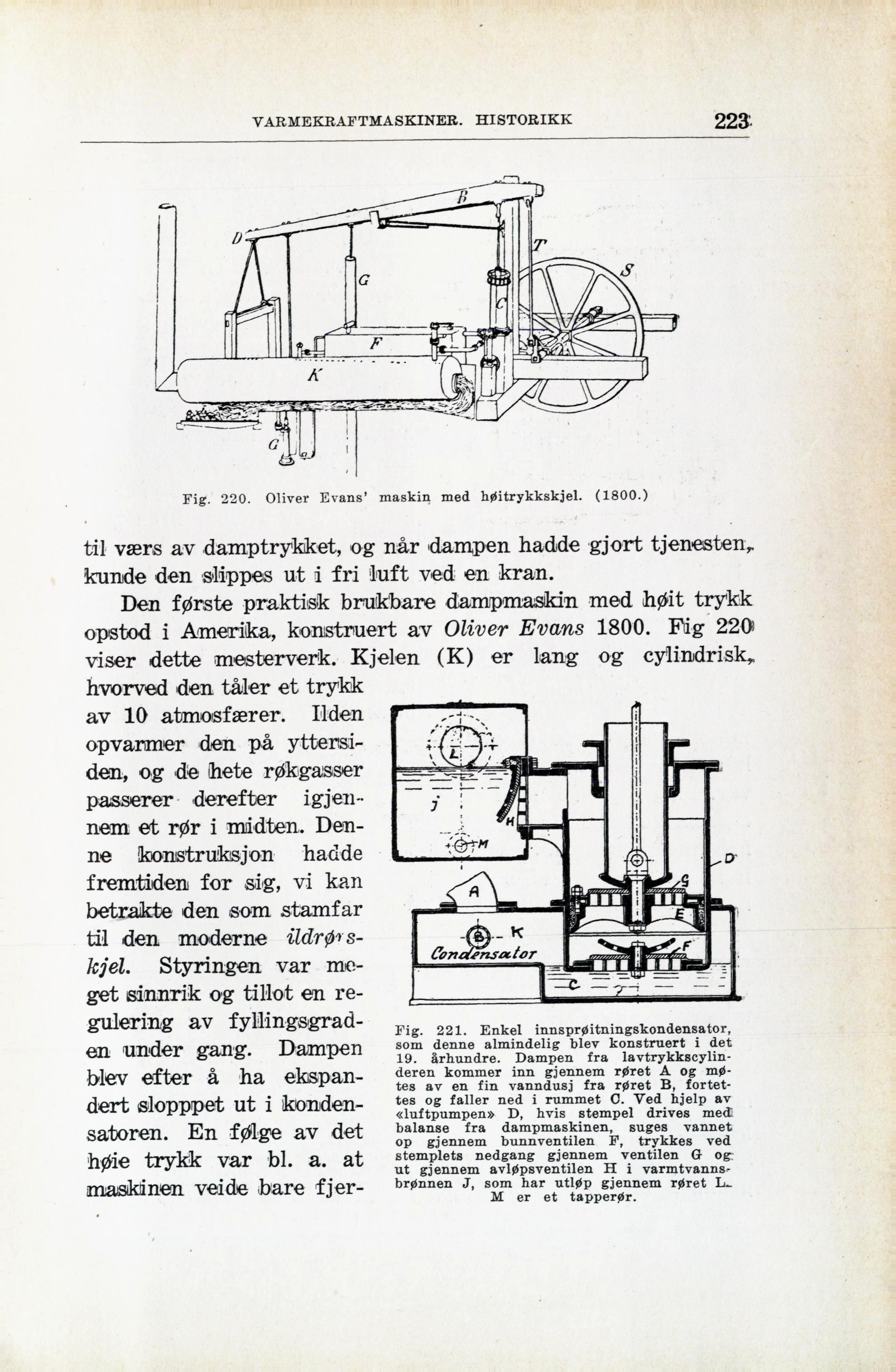

Fig. 220. Oliver Evans’ maskin med høitrykkskjel. (1800.)
Fig. 221. Enkel innsprøitningskondensator,
som denne almindelig blev konstruert i det
19. århundre. Dampen fra
lavtrykkscylin-deren kommer inn gjennem røret A og
møtes av en fin vanndusj fra røret B,
fortettes og faller ned i rummet C. Ved hjelp av
«luftpumpen» D, hvis stempel drives med
balanse fra dampmaskinen, suges vannet
op gjennem bunn ventilen F, trykkes ved
stemplets nedgang gjennem ventilen G og:
ut gjennem avløpsventilen H i
varmtvanns-brønnen J, som har utløp gjennem røret H.
M er et tapperør.
til værs av damptrykket, og når dampen hadde gjort tjenesten,,
kunde den slippes ut i fri luft ved en kran.
Den første praktisk brukbare dampmaskin med høit trykk
opstod i Amerika, konstruert av Oliver Evans 1800. Fig 220
viser dette mesterverk. Kjelen (K) er lang og cylindrisk,,
hvorved den tåler et trykk
av 10 atmosfærer. Ilden
opvarmer den på
yttersiden, og de hete røkgasser
passerer derefter i
gjennem et rør i midten.
Denne konstruksjon hadde
fremtiden for sig, vi kan
betrakte den som stamfar
til den moderne ildrød
s-kjel. Styringen var
meget sinnrik og tillot en
regulering av
fyllingsgrad-en under gang. Dampen
blev efter å ha
ekspandert slopppet ut i
kondensatoren. En følge av det
høie trykk var bl. a. at
maskinen veide bare fjer-
