266
DE STORE OPFINNELSER

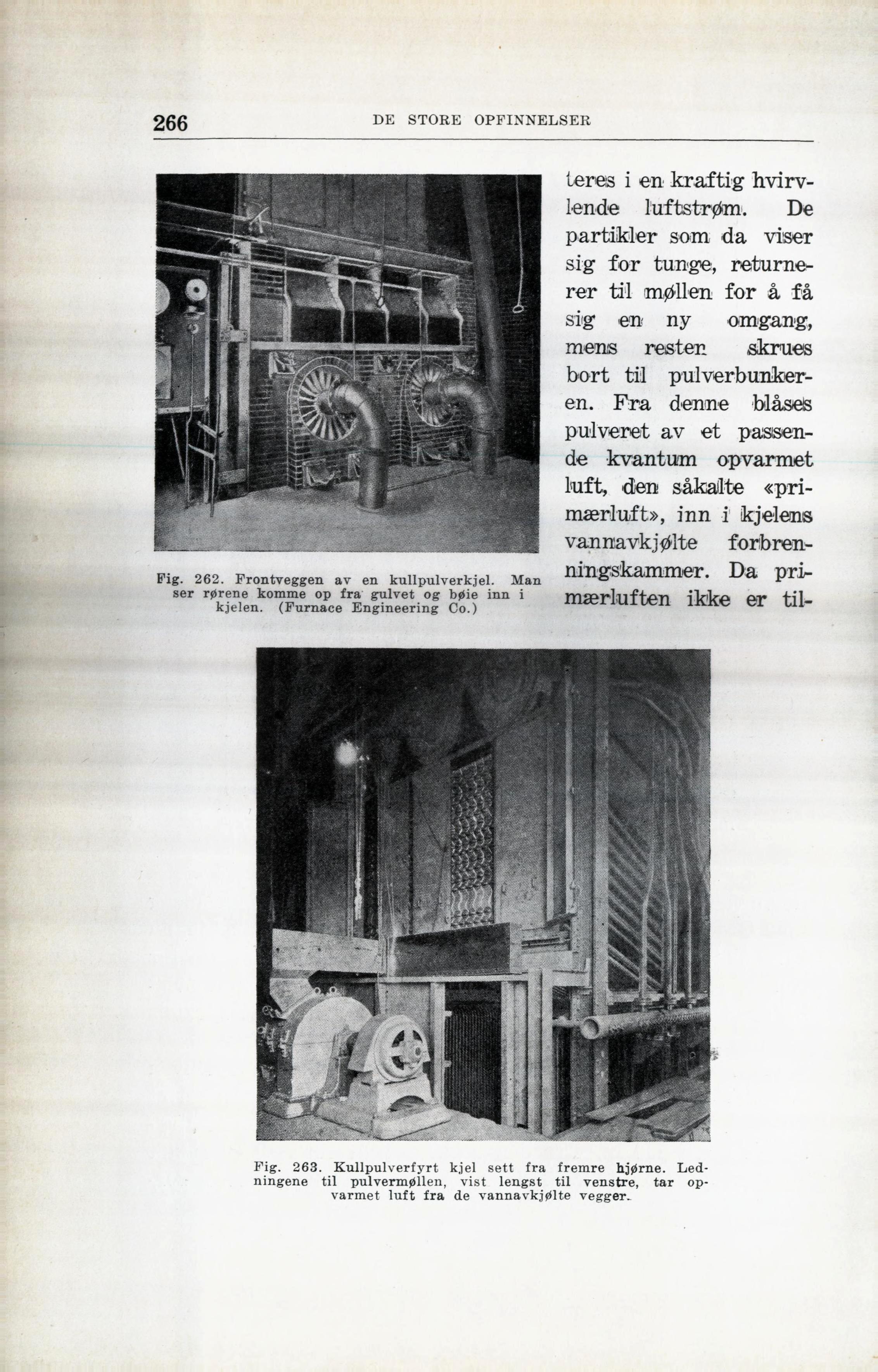

Fig. 262. Frontveggen av en kullpulverkjel. Man
ser rørene komme op fra gulvet og bøie inn i
kjelen. (Furnace Engineering Co.)
Ures i en kraftig
hvirvlende luftstrøm. De
partikler som da viser
sig for tunge,
returnerer til møllen for å få
sig en ny omgang,
mens resten skrues
bort til
pulverbunker-en. Fra denne blåses
pulveret av et
pasisende kvantum opvarmet
luft, den såkalte
«primærluft», inn i kjelens
vannavkjølte
forbren-ningskammer. Da
primærluften ikke er til-
Fig. 263. Kullpulverfyrt kjel sett fra fremre hjørne.
Ledningene til pulvermøllen, vist lengst til venstre, tar
opvarmet luft fra de vannavkjølte vegger.
