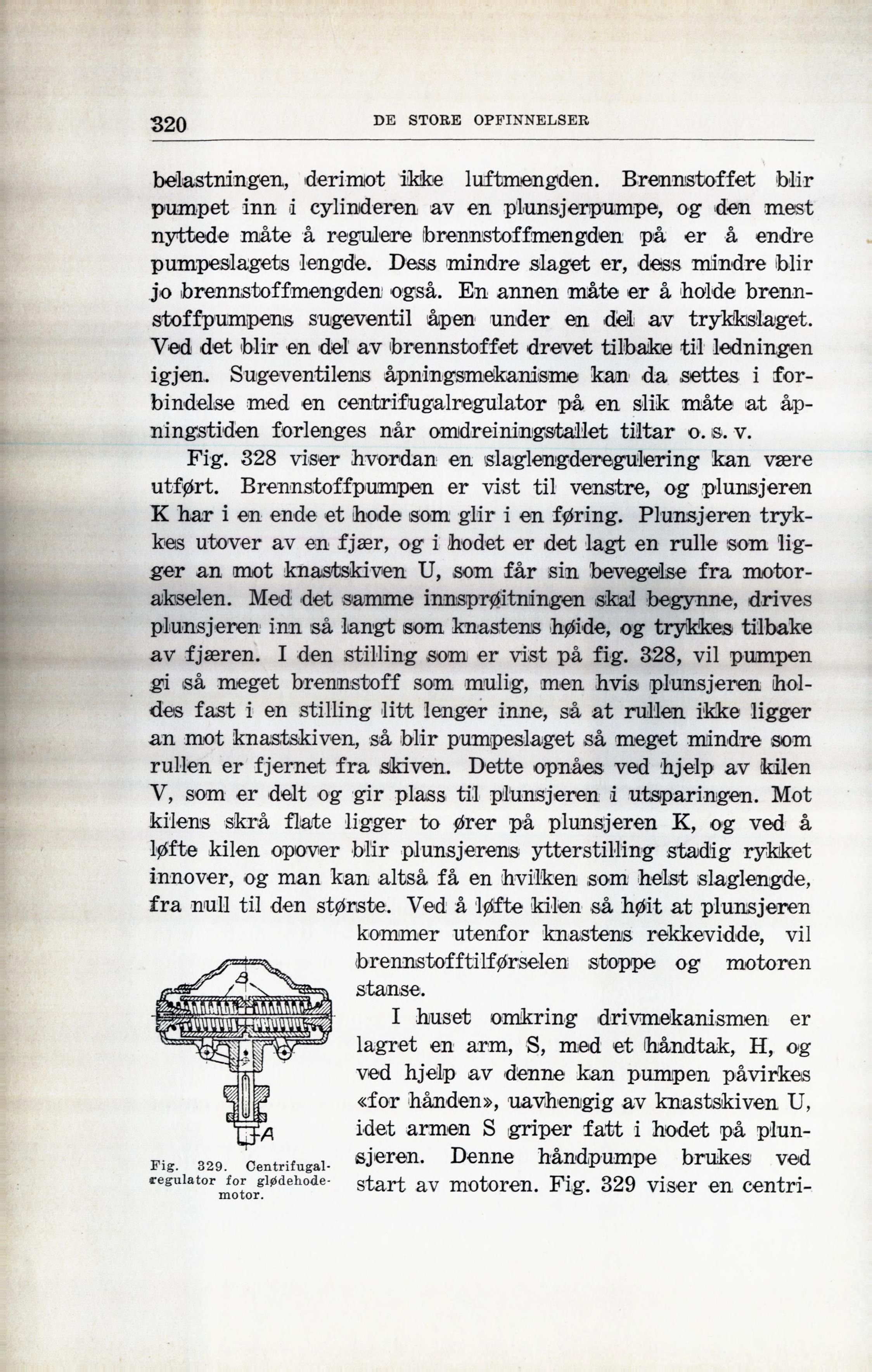

320
DE STORE OPFINNELSER
belastningen, derimot ikke luftmengden. Brennstoffet blir
pumpet inn i cylinderen av en plunsjerpumpe, og den mest
nyttede måte å regulere brennstoffmengden på er å endre
pumpeslagets lengde. Dess mindre slaget er, dess mindre biir
jo brennstoffmengden også. En annen måte er å holde
brenn-stoffpumpens sugeventil åpen under en del; av trykkslaget.
Ved det blir en del av brennstoffet drevet tilbake til ledningen
igjen.. Sugeventilens åpningsmekanisme kan da settes i
forbindelse med en centrifugalregulator på en slik måte at
åpningstiden forlenges når omdreiningstallet tiltar o. s. v.
Fig. 328 viser hvordan en slaglengderegulering kan være
utført. Brennstoffpumpen er vist til venstre, og plunsjeren
K har i en ende et hode som giir i en føring. Plunsjeren
trykkes utover av en fjær, og i hodet er det lagt en rulle som
ligger an mot knastskiven U, som får sin bevegelse fra
motor-akselen. Med det samme innsprøitningen skal begynne, drives
plunsjeren inn så langt som knastens høide, og trykkes tilbake
av fjæren. I den stilling som er vist på fig. 328, vil pumpen
gi så meget brennstoff som mulig, men hvis plunsjeren
holdes fast i en stilling litt lenger inne, så at rullen ikke ligger
an mot knastskiven, så biir pumpeslaget så meget mindre som
rullen er fjernet fra skiven. Dette opnåes ved hjelp av kilen
V, som er delt og gir plass til plunsjeren i utsparingen. Mot
kilens skrå flate ligger to ører på plunsjeren K, og ved å
løfte kilen opover biir plunsjerens ytterstilling stadig rykket
innover, og man kan altså få en hvilken som helst slaglengde,
fra nuli til den største. Ved å løfte kilen så høit at plunsjeren
kommer utenfor knastens rekkevidde, vil
brennstofftilførselen stoppe og motoren
stanse.
I huset omkring drivmekanismen er
lagret en arm, S, med et håndtak, H, og
ved hjelp av denne kan pumpen påvirkes
«for hånden», uavhengig av knastskiven U,
idet armen S griper fatt i hodet på
plunsjeren. Denne håndpumpe brukes ved
start av motoren. Fig. 329 viser en centri-
Fig. 329.
Centrifugal-regulator for
glødehode-motor.
