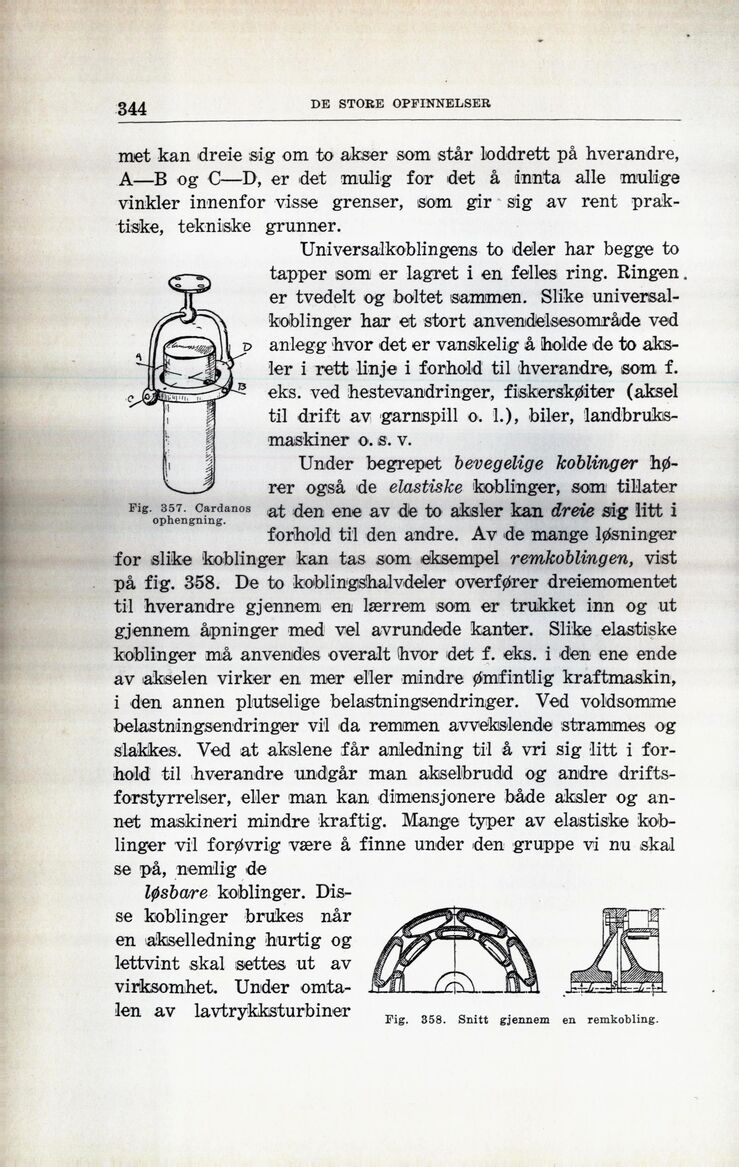

344
DE STORE OPFINNELSER
met kan dreie sig om to akser som står loddrett på hverandre,
A—B og C—D, er det mulig for det å innta alle mulige
vinkler innenfor visse grenser, som gir sig av rent
praktiske, tekniske grunner.
Universalkoblingens to deler har begge to
tapper som er lagret i en felles ring. Ringen
er tvedelt og boltet sammen. Slike
universalkoblinger har et stort anvendelsesområde ved
anlegg hvor det er vanskelig å holde de to
aksler i rett linje i forhold til hverandre, som f.
eks. ved hestevandringer, fiskerskøiter (aksel
til drift av garnspill o. 1.), biler,
landbruks-maskiner o. s. v.
Under begrepet bevegelige koblinger
hører også de elastiske koblinger, som tillater
at den ene av de to aksler kan dreie sig litt i
forhold til den andre. Av de mange løsninger
for slike koblinger kan tas som eksempel remkoblingen, vist
på fig. 358. De to koblingshalvdeler overfører dreiemomentet
til hverandre gjennem en lærrem som er trukket inn og ut
gjennem åpninger med vel avrundede kanter. Slike elastiske
koblinger må anvendes overalt hvor det f. eks. i den ene ende
av akselen virker en mer eller mindre ømfintlig kraftmaskin,
i den annen plutselige belastningsendringer. Ved voldsomme
belastningsendringer vil da remmen avvekslende strammes og
slakkes. Ved at akslene får anledning til å vri sig litt i
forhold til hverandre undgår man akselbrudd og andre
driftsforstyrrelser, eller man kan dimensjonere både aksler og
an-net maskineri mindre kraftig. Mange typer av elastiske
koblinger vil forøvrig være å finne under den gruppe vi nu skal
se på, nemlig de
løsbare koblinger.
Disse koblinger brukes når
en akselledning hurtig og
lettvint skal settes ut av
virksomhet. Under
omtalen av lavtrykksturbiner
Fig. 357. Cardanos
ophengning.
Fig. 358. Snitt gjennem en remkobling.
