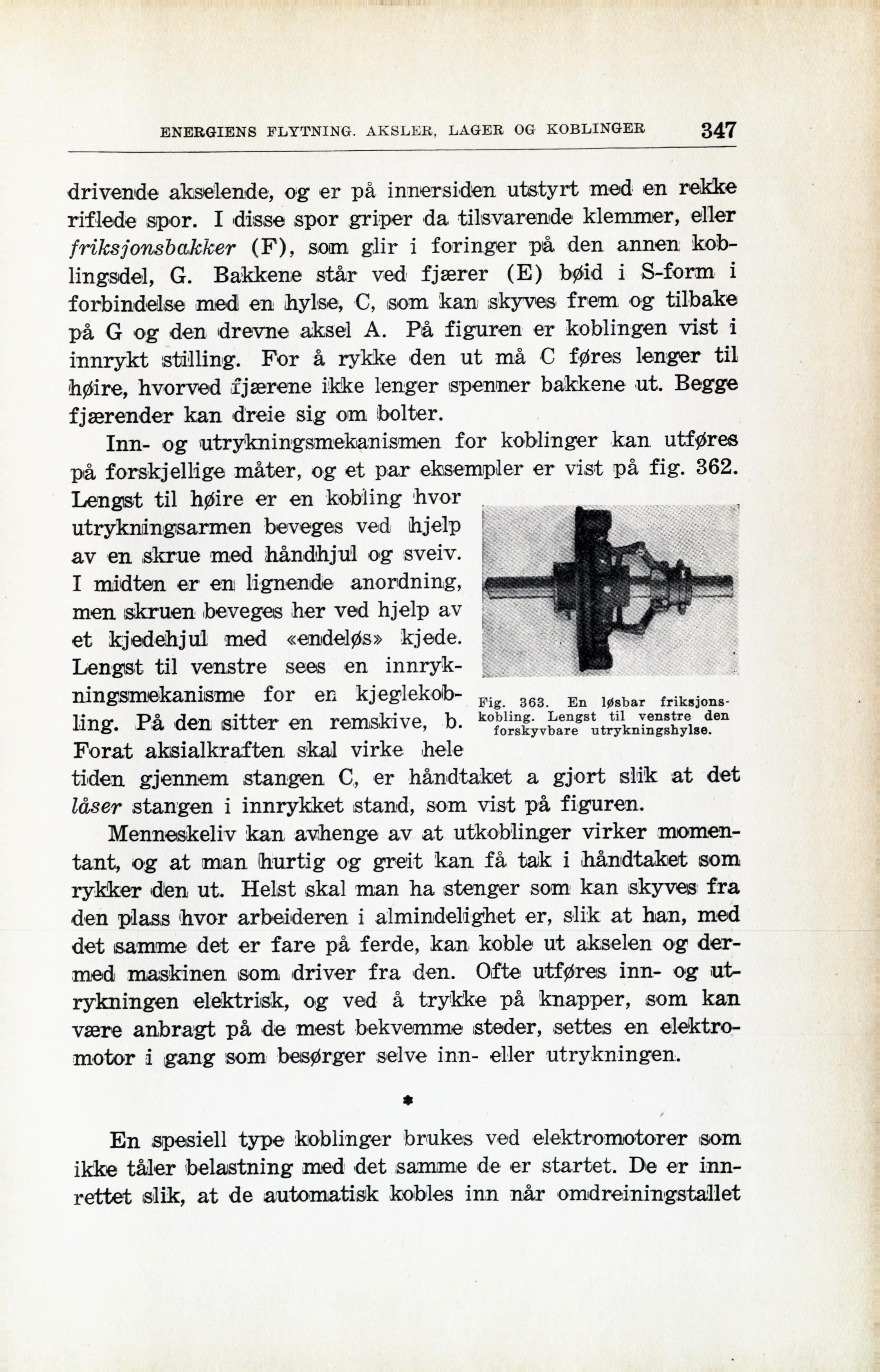

ENERGIENS FLYTNING. AKSLER, LAGER OG KOBLINGER
347
drivende akselende, og er på innersiden utstyrt med en rekke
riflede spor. I disse spor griper da tilsvarende klemmer, eller
friks jonsbakker (F), som giir i foringer på den annen
koblingsdel, G. Bakkene står ved fjærer (E) bøid i S-form i
forbindelse med en hylse, C, som kan skyves frem og tilbake
på G og den drevne aksel A. På figuren er koblingen vist i
innrykt stilling. For å rykke den ut må C føres lenger til
høire, hvorved fjærene ikke lenger spenner bakkene ut. Begge
fjærender kan dreie sig om bolter.
Inn- og utrykningsmekanismen for koblinger kan utføres
på forskjellige måter, og et par eksempler er vist på fig. 362.
Lengst til høire er en kobling hvor
utrykningsarmen beveges ved hjelp
av en skrue med håndhjul og sveiv.
I midten er en lignende anordning,
men skruen beveges her ved hjelp av
et kjedehjul med «endeløs» kjede.
Lengst til venstre sees en
innryk-ningsmekanisme for en
kjeglekob-ling. På den sitter en remskive, b.
Forat aksialkraften skal virke hele
tiden gjennem stangen C, er håndtaket a gjort slik at det
låser stangen i innrykket stand, som vist på figuren.
Menneskeliv kan avhenge av at utkoblinger virker
momentant, og at man hurtig og greit kan få tak i håndtaket som
rykker den ut. Helst skal man ha stenger som kan skyves fra
den plass hvor arbeideren i almindelighet er, slik at han, med
det samme det er fare på ferde, kan koble ut akselen og
dermed maskinen som driver fra den. Ofte utføres inn- og
utrykningen elektrisk, og ved å trykke på knapper, som kan
være anbragt på de mest bekvemme steder, settes en
elektromotor i gang som besørger selve inn- eller utrykningen.
Fig. 363. En løsbar
friksjons-kobling. Lengst til venstre den
forskyvbare utrykningshylse.
En spesiell type koblinger brukes ved elektromotorer som
ikke tåler belastning med det samme de er startet. De er
innrettet slik, at de automatisk kobles inn når omdreiningstallet
