HAVETS EROBRING. LITT OM MODERNE SKIBSBYGGING
163
jern bestilles hos valseverkene. På «måleloftet» (se fig. 113)
legges en hel del av tegningene ut i full målestokk, og der
lages modeller av tre og et slags papp, hvor naglehuller etc. er
angitt for hver eneste plate og vinkel. Disse modeller bruker
så opmerkeme til å meisle og male merker og tegn for hvor
platëne og vinklene skal bøies, klippes, lokkes huller i, eller
bearbeides på annen måte, hvorefter selve bearbeidningen
følger av hver enkelt del.
Hele fabrikasjonen ordnes slik at materialene i størst
mulig utstrekning går en vel, fra materiallageret, gjennem de

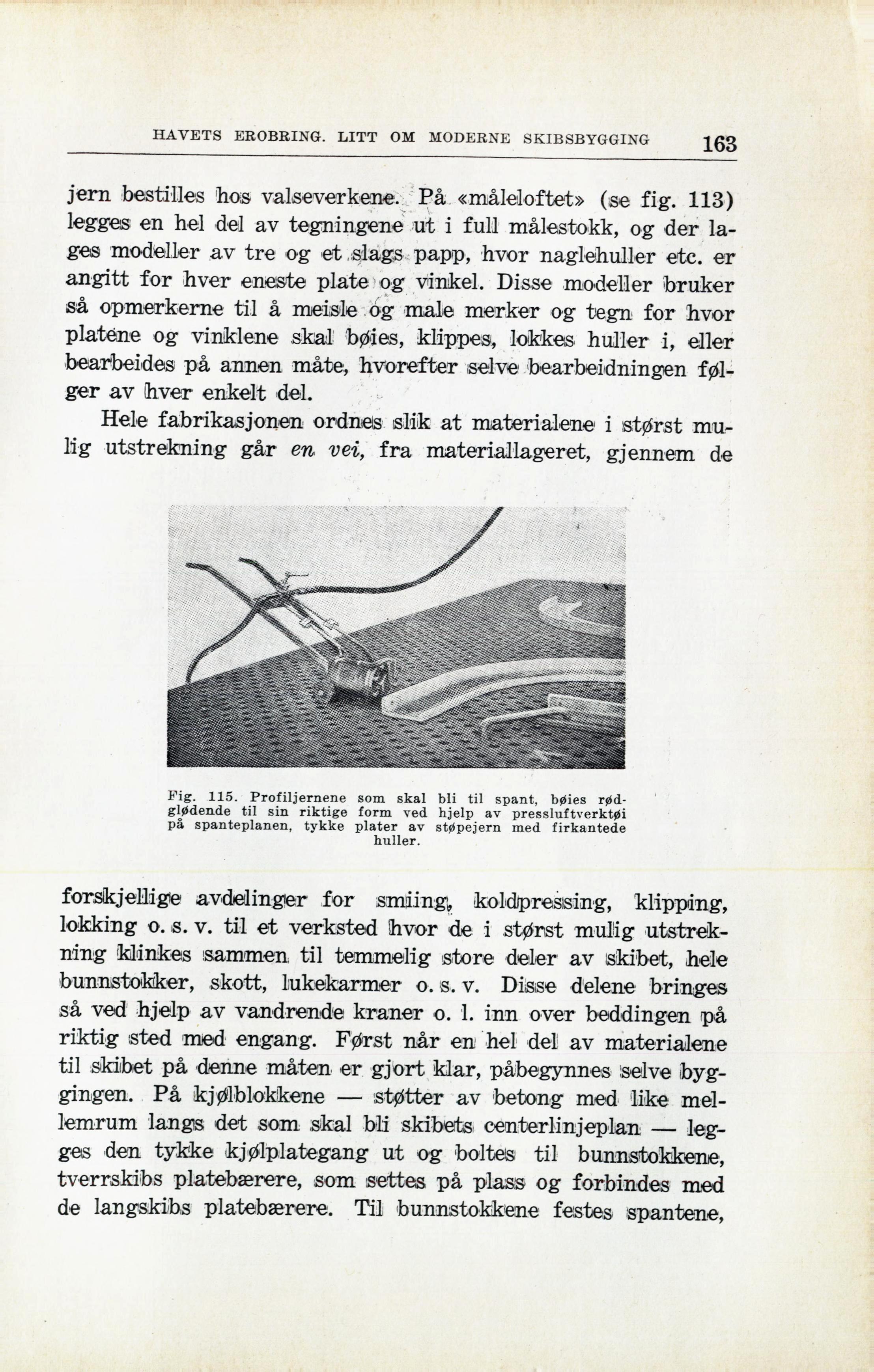

Fig. 115. Profiljernene som skal bli til spant, bøies
rødglødende til sin riktige form ved hjelp av pressluftverktøi
på spanteplanen, tykke plater av støpejern med firkantede
huller.
forskjellige avdelinger for smiing, koldpressing, klipping,
lokking o. s. v. til et verksted hvor de i størst mulig
utstrekning ’klinkes ’sammen til temmelig store deler av skibet, hele
bunnstokker, skott, lukekarmer o. s. v. Disse delene bringes
så ved hjelp av vandrende kraner o. 1. inn over beddingen på
riktig sted med engang. Først når en hel del av materialene
til skibet på denne måten er gjort klar, påbegynnes selve
byggingen. På kj ølblokkene — støtter av betong med like
mellemrum langs det som skal bli skibets centerlinjeplan —
legges den tykke kjølplategang ut og boltes til bunnstokkene,
tverrskibs platebærere, som settes på plass og forbindes med
de langskibs platebærere. Til bunnstokkene festes spantene,
