Opredning og utvinning. Jern og stål.
195
før opfinnelsen blev så utviklet at den lønte sig økonomisk.
Ingeniørenes konservatisme var, som sedvanlig, det største hinder,
men da den først var overvunnet, blev også Bessemerprosessen
hilst som en av de aller største opfinnelser som overhodet er blitt
gjort.

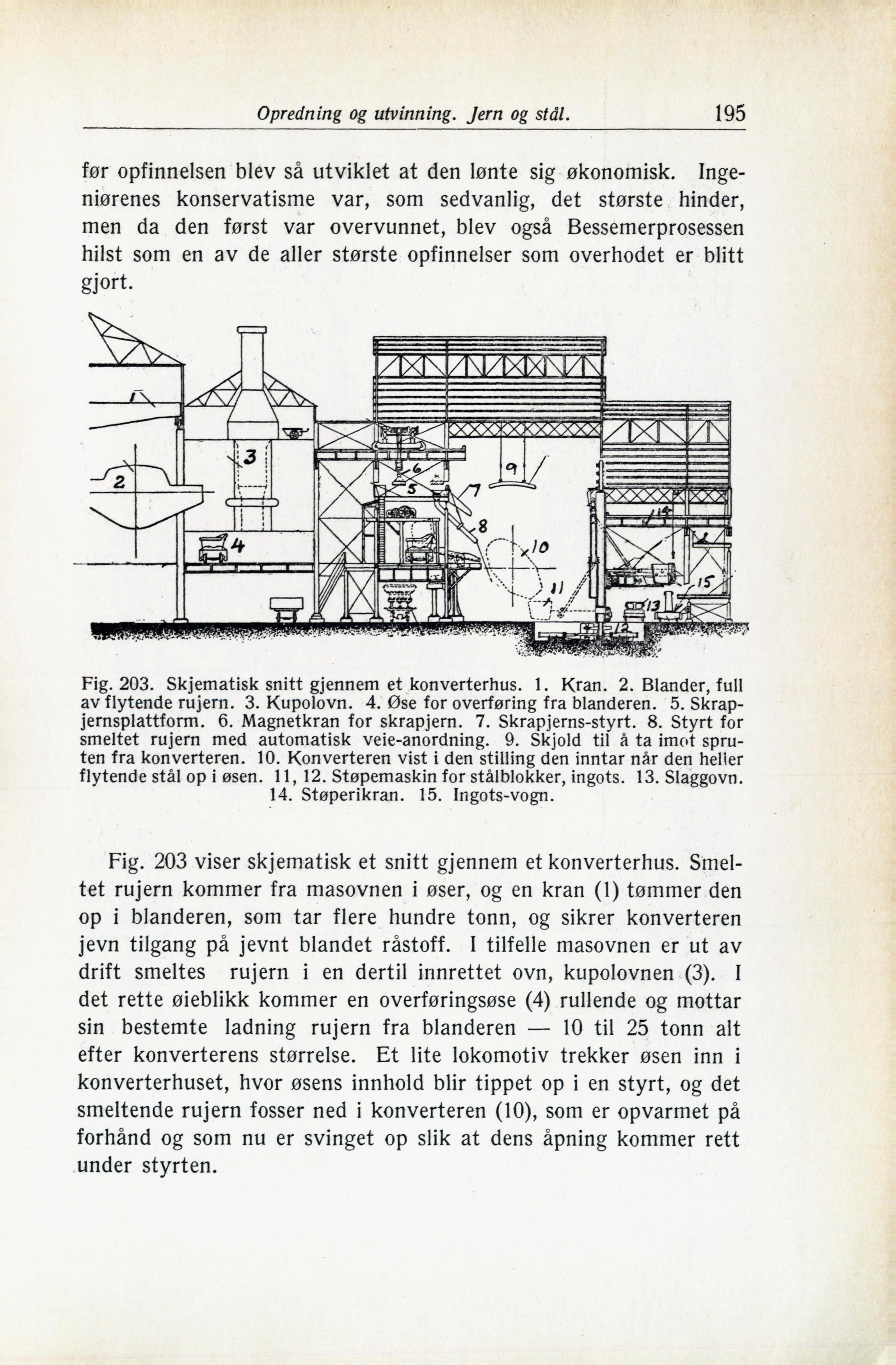

Fig. 203. Skjematisk snitt gjennem et konverterhus. 1. Kran. 2. Blander, full
av flytende rujern. 3. Kupolovn. 4. Øse for overføring fra blanderen. 5.
Skrap-jernsplattform. 6. Magnetkran for skrapjern. 7. Skrapjerns-styrt. 8. Styrt for
smeltet rujern med automatisk veie-anordning. 9. Skjold til å ta imot
spruten fra konverteren. 10. Konverteren vist i den stilling den inntar når den heller
flytende stål op i øsen. 11, 12. Støpemaskin for stålblokker, ingots. 13. Slaggovn.
14. Støperikran. 15. Ingots-vogn.
Fig. 203 viser skjematisk et snitt gjennem et konverterhus.
Smeltet rujern kommer fra masovnen i øser, og en kran (1) tømmer den
op i blanderen, som tar flere hundre tonn, og sikrer konverteren
jevn tilgang på jevnt blandet råstoff. I tilfelle masovnen er ut av
drift smeltes rujern i en dertil innrettet ovn, kupolovnen (3). I
det rette øieblikk kommer en overføringsøse (4) rullende og mottar
sin bestemte ladning rujern fra blanderen — 10 til 25 tonn alt
efter konverterens størrelse. Et lite lokomotiv trekker øsen inn i
konverterhuset, hvor øsens innhold blir tippet op i en styrt, og det
smeltende rujern fosser ned i konverteren (10), som er opvarmet på
forhånd og som nu er svinget op slik at dens åpning kommer rett
under styrten.
