Metall- og Trearbeide. Moderne verkstedteknikk.
149
mikroskop. En meget stor opfinnelse på måleteknikkens område er
svensken Johansons parallellendemäl, ved hvis hjelp man kan
kontrollere et hvilket som helst mål med en helt fabelaktig nøiaktighet. Et
Johansons målesett består av en samling metallplater eller klosser

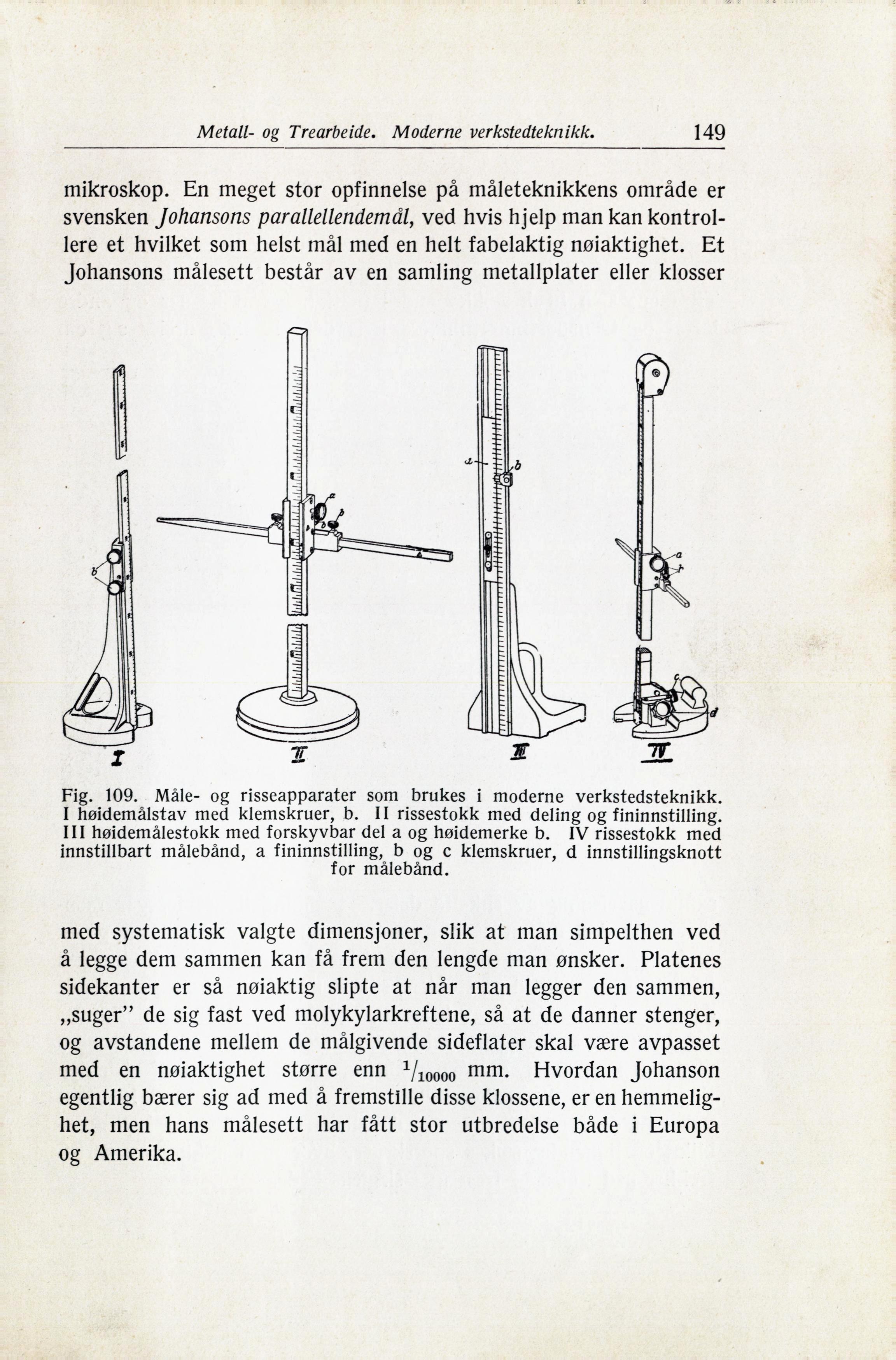

Fig. 109. Måle- og risseapparater som brukes i moderne verkstedsteknikk.
I høidemålstav med klemskruer, b. II rissestokk med deling og fininnstilling.
III høidemàlestokk med forskyvbar del a og høidemerke b. IV rissestokk med
innstillbart målebånd, a fininnstilling, b og c klemskruer, d innstillingsknott
for målebånd.
med systematisk valgte dimensjoner, slik at man simpelthen ved
å legge dem sammen kan få frem den lengde man ønsker. Platenes
sidekanter er så nøiaktig slipte at når man legger den sammen,
„suger” de sig fast ved molykylarkreftene, så at de danner stenger,
og avstandene mellem de målgivende sideflater skal være avpasset
med en nøiaktighet større enn 1/10000 mm. Hvordan Johanson
egentlig bærer sig ad med å fremstille disse klossene, er en
hemmelighet, men hans målesett har fått stor utbredelse både i Europa
og Amerika.
