E. Hit bendick

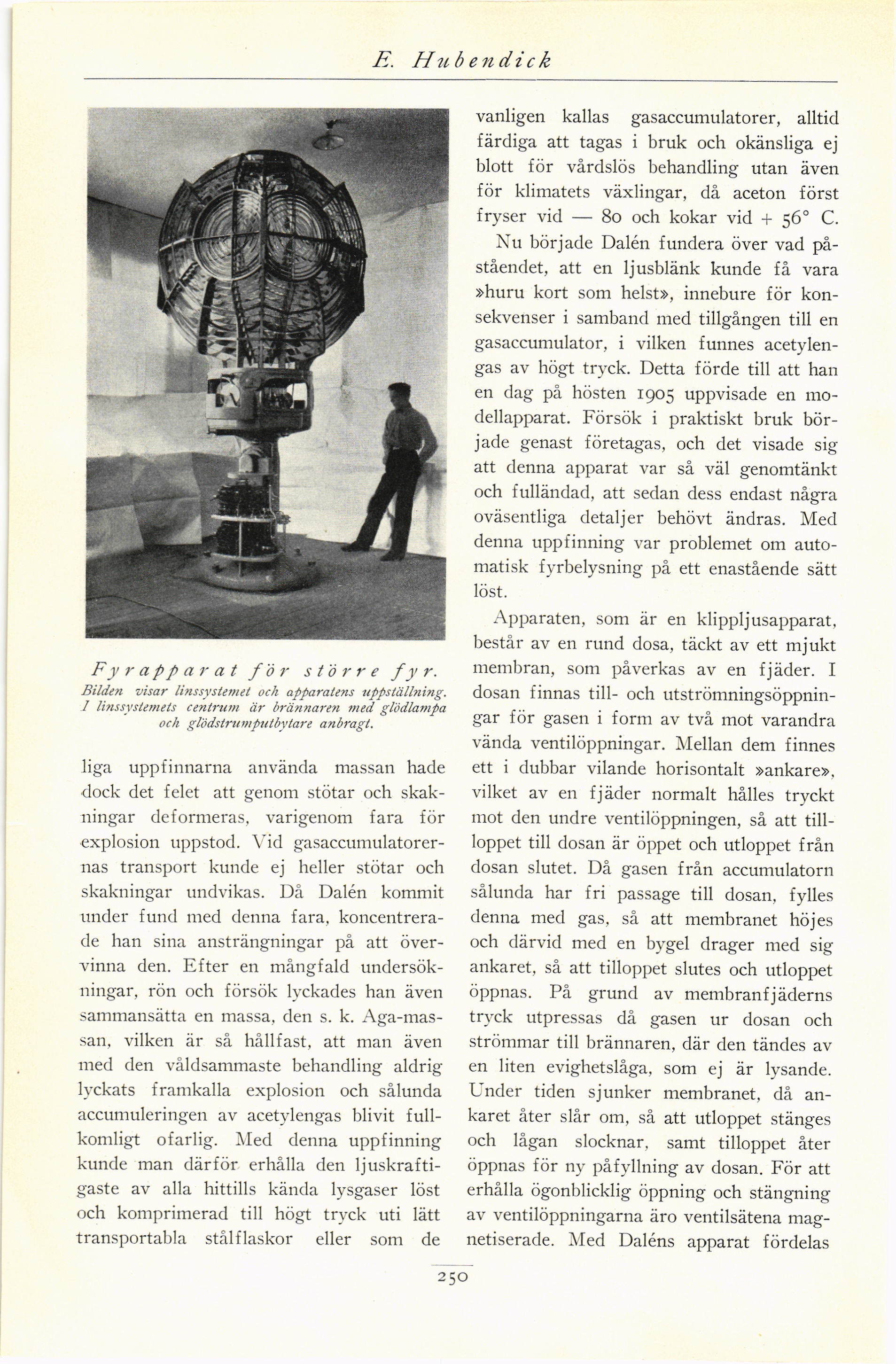

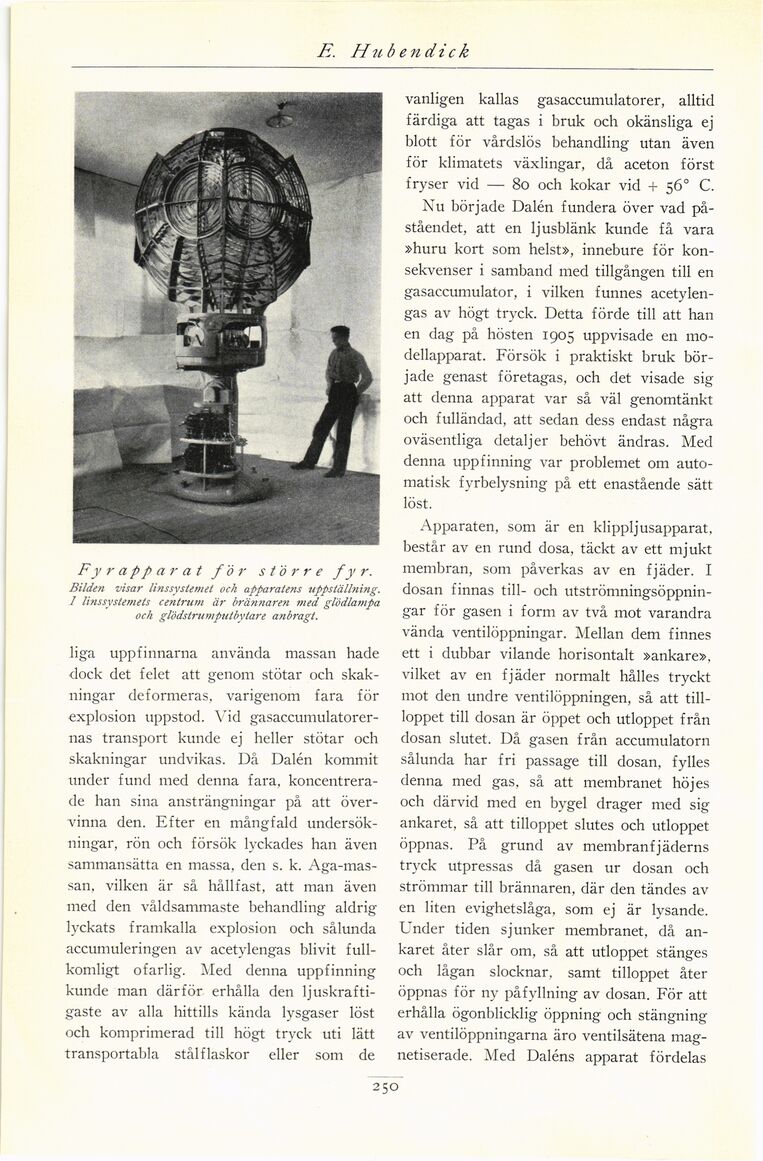

Fy rappa r at för större fy r.
Bilden visar linssystemet och apparatens uppställning.
1 linssvstemets centrum är brännaren med glödlampa
och glödstrumputbytare anbragt.
liga uppfinnarna använda massan hade
dock det felet att genom stötar och
skakningar deformeras, varigenom fara för
explosion uppstod. Vid
gasaccumulatorer-nas transport kunde ej heller stötar och
skakningar undvikas. Då Dalen kommit
under fund med denna fara,
koncentrerade han sina ansträngningar på att
övervinna den. Efter en mångfald
undersökningar, rön och försök lyckades han även
sammansätta en massa, den s. k.
Aga-mas-san. vilken är så hållfast, att man även
med den våldsammaste behandling aldrig
lyckats framkalla explosion och sålunda
accumuleringen av acetylengas blivit
fullkomligt ofarlig. Med denna uppfinning
kunde man därför erhålla den
ljuskraftigaste av alla hittills kända lysgaser löst
och komprimerad till högt tryck uti lätt
transportabla stålflaskor eller som de
vanligen kallas gasaccumulatorer, alltid
färdiga att tagas i bruk och okänsliga ej
blott för vårdslös behandling utan även
för klimatets växlingar, då aceton först
fryser vid — 80 och kokar vid + 56° C.
Nu började Dalén fundera över vad
påståendet, att en ljusblänk kunde få vara
»huru kort som helst», innebure för
konsekvenser i samband med tillgången till en
gasaccumulator, i vilken funnes
acetylengas av högt tryck. Detta förde till att han
en dag på hösten 1905 uppvisade en
modellapparat. Försök i praktiskt bruk
började genast företagas, och det visade sig
att denna apparat var så väl genomtänkt
och fulländad, att sedan dess endast några
oväsentliga detaljer behövt ändras. Med
denna uppfinning var problemet om
automatisk fyrbelysning på ett enastående sätt
löst.
Apparaten, som är en klippljusapparat,
består av en rund dosa, täckt av ett mjukt
membran, som påverkas av en fjäder. I
dosan finnas till- och
utströmningsöppnin-gar för gasen i form av två mot varandra
vända ventilöppningar. Mellan dem finnes
ett i dubbar vilande horisontalt »ankare»,
vilket av en fjäder normalt hålles tryckt
mot den undre ventilöppningen, så att
tillloppet till dosan är öppet och utloppet från
dosan slutet. Då gasen från accumulatorn
sålunda har fri passage till dosan, fylles
denna med gas, så att membranet höjes
och därvid med en bygel drager med sig
ankaret, så att tilloppet slutes och utloppet
öppnas. På grund av membranfjäderns
tryck utpressas då gasen ur dosan och
strömmar till brännaren, där den tändes av
en liten evighetslåga, som ej är lysande.
Under tiden sjunker membranet, då
ankaret åter slår om, så att utloppet stänges
och lågan slocknar, samt tilloppet åter
öppnas för ny påfyllning av dosan. För att
erhålla ögonblicklig öppning och stängning
av ventilöppningarna äro ventilsätena
magnetiserade. Med Dalens apparat fördelas
250
