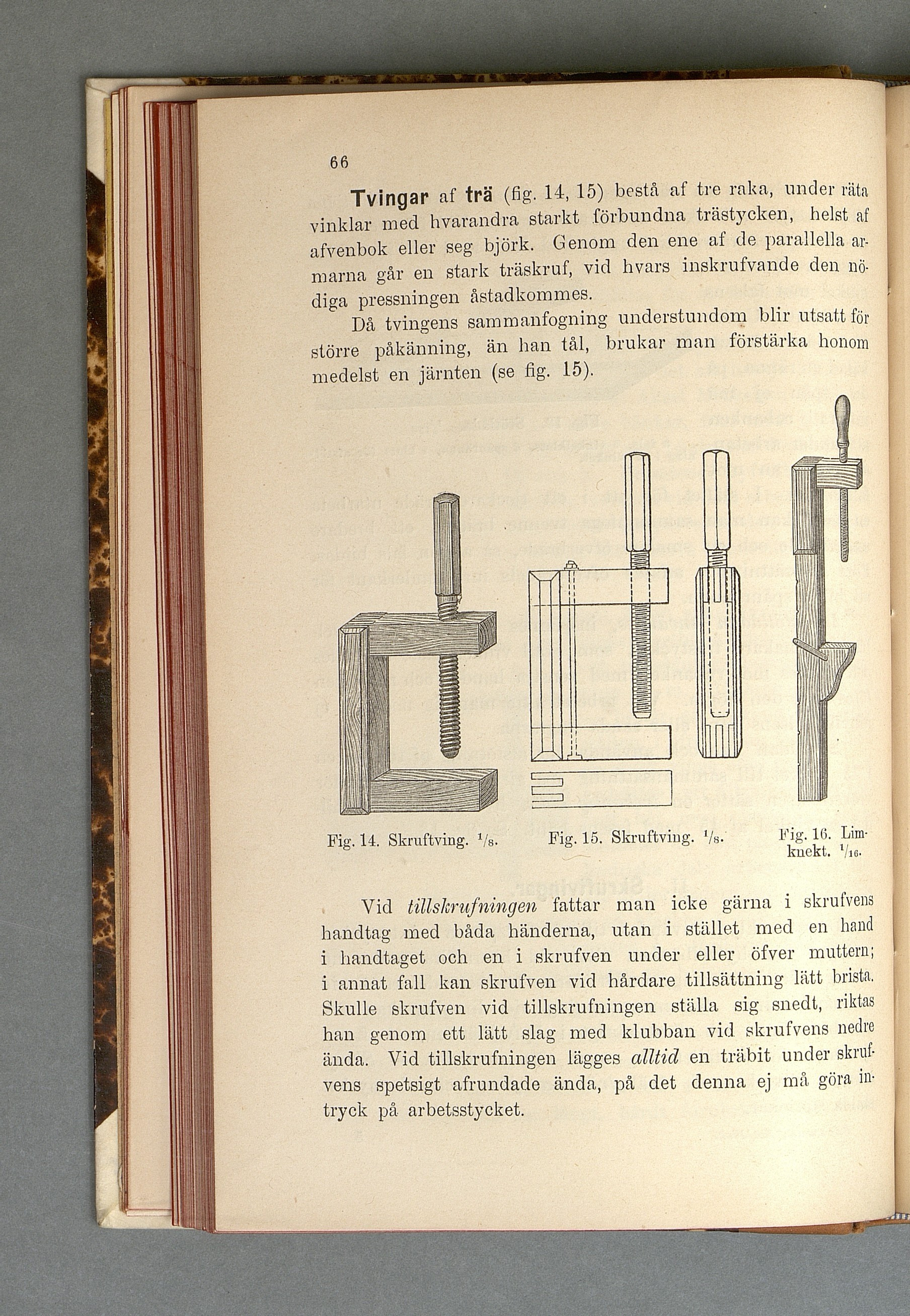

Tvingar af trä (fig. 14, 15) bestå af tre raka, under räta
vinklar med hvarandra starkt förbundna trästycken, helst af
afvenbok eller seg björk. Genom den ene af de parallella ar-
marna går en stark träskruf, vid hvars inskrufvande den nö-
diga pressningen åstadkommes.
Da tvingens sammanfogning understundom blir utsatt för
större påkänning, än han tål, brukar man förstärka honom
medelst en jämten (se fig. 15).
B 14. Skruftving. Va. Fig. 15. Skruftving. Va. Fig. 16. Lim-
knekt. In-
Vid tillshrufningen fattar man icke gärna i skrufvens
handtag med båda händerna, utan i stället med en hand
i handtaget och en i skrufven under eller öfver muttern;
i annat fall kan skrufven vid hårdare tillsättning lått brista.
Skulle skrufven vid tillskrufningen ställa sig snedt, riktas
han genom ett lätt slag med klubban vid skrufvens nedre
ända. Vid tillskrufningen lägges alltid en träbit under skruf-
vens spetsigt afrundade ända, på det denna ej må göra in-
tryck på arbetsstycket.
