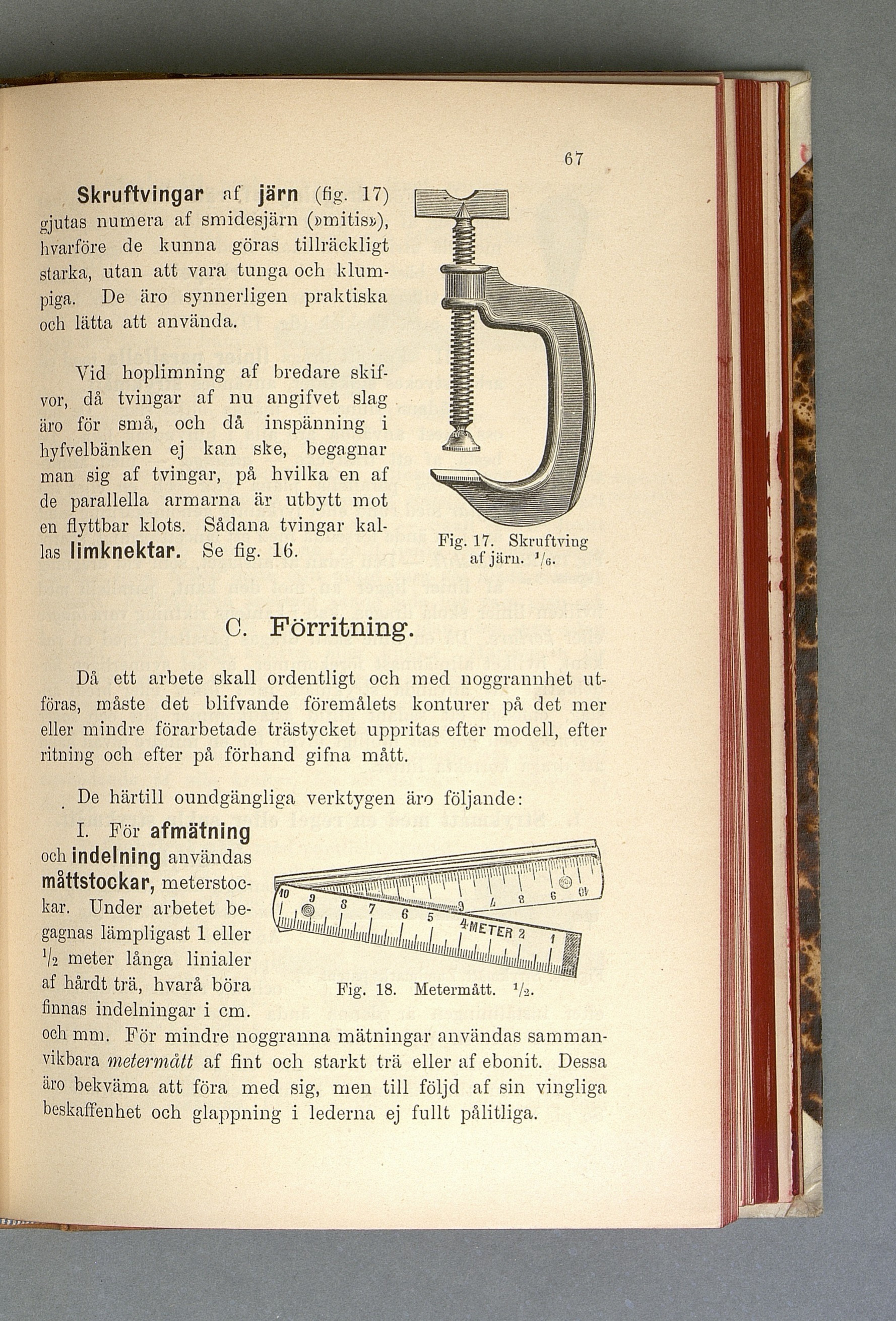

Skruftvingar af järn (fig. 17)
gjutas numera af smidesjärn (»mitis»),
hvarföre de kunna göras tillräckligt
starka, utan att vara tunga och klum -
piga. De äro synnerligen praktiska
och lätta att använda.
Vid hoplimning af bredare skif-
vor, då tvingar af nu angifvet slag
äro för små, och då inspänning i
hyfvelbänken ej kan ske, begagnar
man sig af tvingar, på hvilka en af
de parallella arm arna är utbytt mot
en flyttbar klots. Sådana tvingar kal-
las limknektar. Se fig. 16.
Fig. 17. Skruftving
af järn. ] ’6.
C. Förritning.
Då ett arbete skall ordentligt och med noggrannhet ut-
föras, måste det blifvande föremålets konturer på det mer
eller mindre förarbetade trästycket uppritas efter modell, efter
ritning och efter på förhand gifna mått.
De härtill oundgängliga verktygen äro följande:
I. För afmätning
.Ti
lum
ttW
W
’ ©
!,
och indelning användas
måttstockar, meterstoc-
kar. Under arbetet be-
gagnas lämpligast 1 eller
V
a meter långa linialer
af hårdt trä, hvarå böra
finnas indelningar i cm.
och mm. För mindre noggranna m ätningar användas samman-
vikbara metermått af fint och starkt trä eller af ebonit. Dessa
äro bekväma att föra med sig, men till följd af sin vingliga
beskaffenhet och glappning i lederna ej fullt pålitliga.
Fig. 18. Metermått. Va-
mm
