Vinklar
a f jä rn .
behöfvas dels till det ändam ål ofvan är angifvet, dels ock
till pröfning af solida vinklar på t. ex. kanten af ett bräde,
ett hörn o. s. v.
I en välförsedd verktygsuppsäftning
finnas alltid flera rätvinklar af olika stor-
lek, t. ex. med blad af 15, 20, 30, 50
cm. längd.
V inklarna tillverkas af h ård t trä, hvil-
ket ej får hafva benägenhet a tt slå sig.
För att vinklarna bättre m å motstå
nötning, tillverkas bladet ofta af stålplåt
och anslaget af trä, på inre sidan belagdt

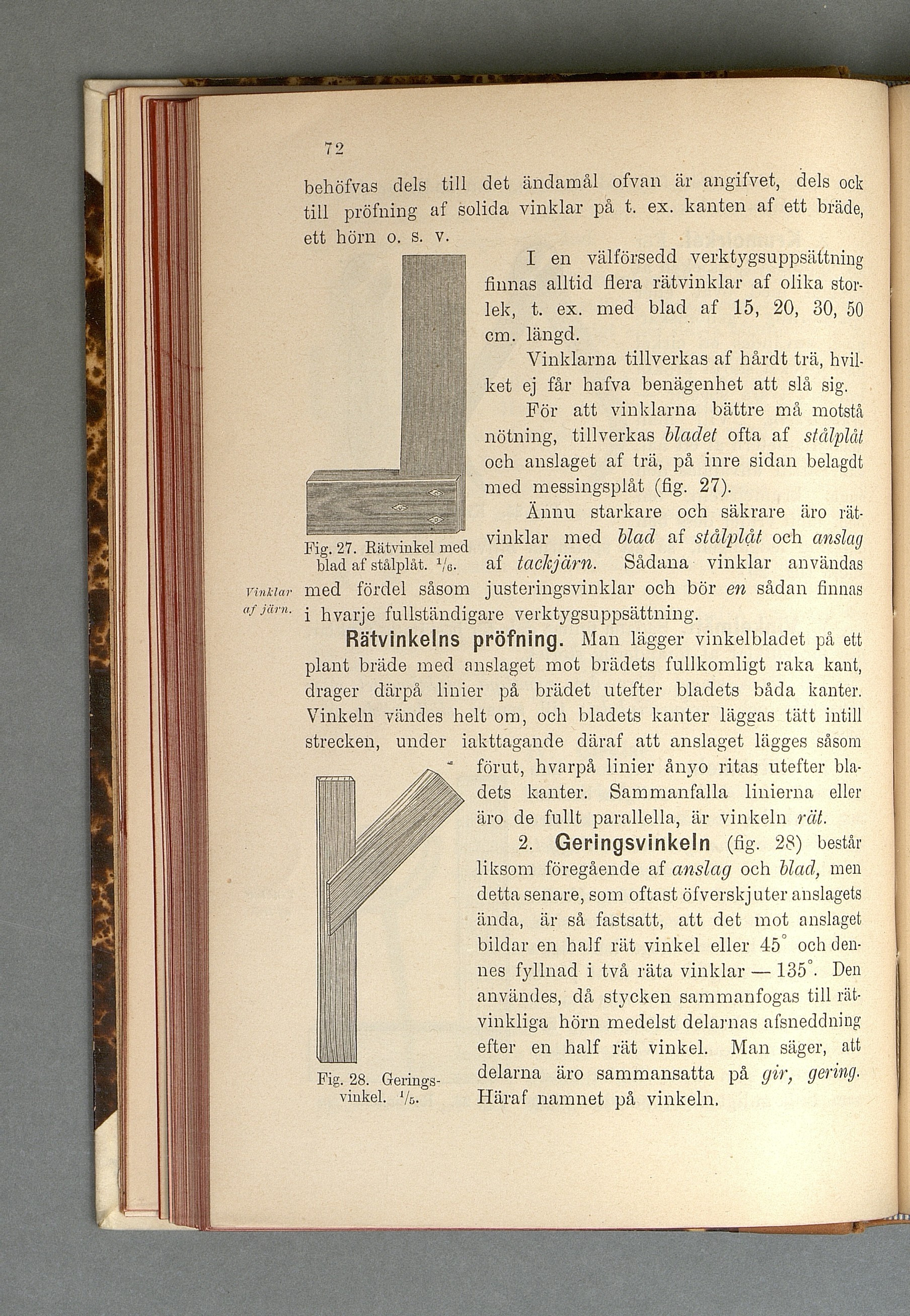

med m essingsplåt (fig. 27).
Ä nnu starkare och säkrare äro rät-
F ig .27.R ä t l i i # l mJd vinklar m ed Uad af stålplåt och anslag
blad af stålplåt. Ve- af tackjärn. Sådana vinklar användas
med fördel såsom justeringsvinklar och bör en sådan finnas
i hvarje fullständigare verktygsuppsättning.
Rätvinkelns pröfning. Man lägger vinkelbladet på ett
plant bräde med anslaget m ot brädets fullkom ligt raka kant,
dragerdärpålinier på brädet utefter bladets båda kanter.
Vinkelnvändes helt om, och bladets kanter läggas tätt intill
strecken, under iakttagande däraf att anslaget lägges såsom
förut, hvarpå linier ånyo ritas utefter bla-
dets kanter. Sam m anfalla linierna eller
äro de fullt parallella, är vinkeln rät.
2. Geringsvinkeln (fig. 28) består
liksom föregående af anslag och blad, men
detta senare, som oftast öfverskjuter anslagets
ända, är så fastsatt, a tt det m ot anslaget
bildar en half rät vinkel eller 45’ och den-
nes fyllnad i två räta vinklar — 135°. Den
användes, då stycken sam m anfogas till rät-
vinkliga hörn m edelst delarnas afsneddning
efter en half rät vinkel. M an säger, att
delarna äro sam m ansatta på gir, gering.
H äraf nam net på vinkeln.
Fig. 28. Gerings-
vinkel. J/o-
