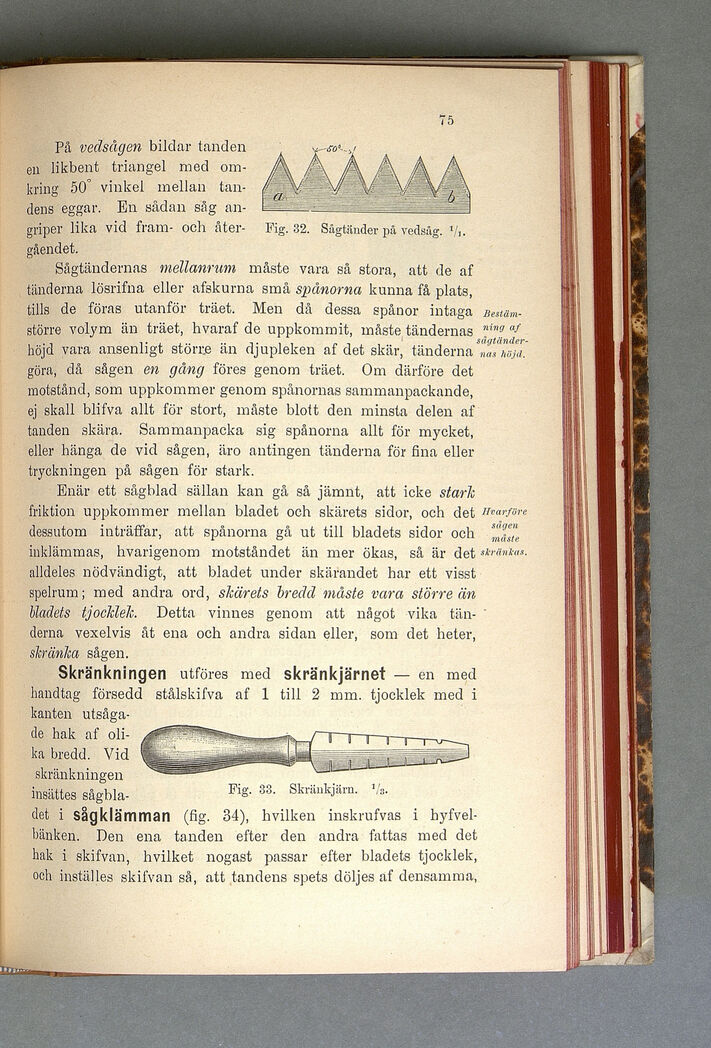

griper lika vid fram- och åter- Fig. 32. Sågtänder på vedsåg. Vj-
gåendet.
Sågtändernas m ellanrum måste vara så stora, att de af
tänderna lösrifna eller afskurna små spånorna kunna få plats,
tills de föras utanför träet. Men då dessa spånor intaga Bestäm-
större volym än träet, hvaraf de uppkom m it, måste tändernas f “/
höjd vara ansenligt större än djupleken af det skär, tänderna
göra, då sågen en gång föres genom träet. Om därföre det
motstånd, som uppkom m er genom spånornas sammanpackande,
ej skall blifva a llt fö r stort, måste b lo tt den minsta delen af
tanden skära. Sammanpacka sig spånorna a llt för mycket,
eller hänga de vid sågen, äro antingen tänderna för fina eller
tryckningen på sågen för stark.
Enär ett sågblad sällan kan gå så jä m nt, att icke starli
friktion uppkom m er m ellan bladet och skärets sidor, och det ntar/srt
dessutom inträffar, a tt spånorna gå u t t ill bladets sidor och “ XTe
inklämmas, hvarigenom m otståndet än m er ökas, så är det skrankas.
alldeles nödvändigt, a tt bladet under skärandet har ett visst
spelrum; med andra ord, skärets bredd måste vara större än
bladets tjocklek. D etta vinnes genom a tt något vika tän- ’
derna vexelvis åt ena och andra sidan eller, som det heter,
skränka sågen.
Skränkningen utföres med skränkjärnet — en med
handtag försedd stålskifva af 1 t ill 2 m m . tjocklek med i
kanten utsåga-
de hak af o li-
ka bredd. V id
skränkningen
insattes sågbla- FiS- 33- Skränkjärn. V8.
det i sågklämman (fig. 34), h vilke n inskrufvas i hyfvel-
bänken. Den ena tanden efter den andra fattas med det
hak i skifvan, h v ilk e t nogast passar efter bladets tjocklek,
och inställes skifvan så, a tt tandens spets döljes af densamma,
