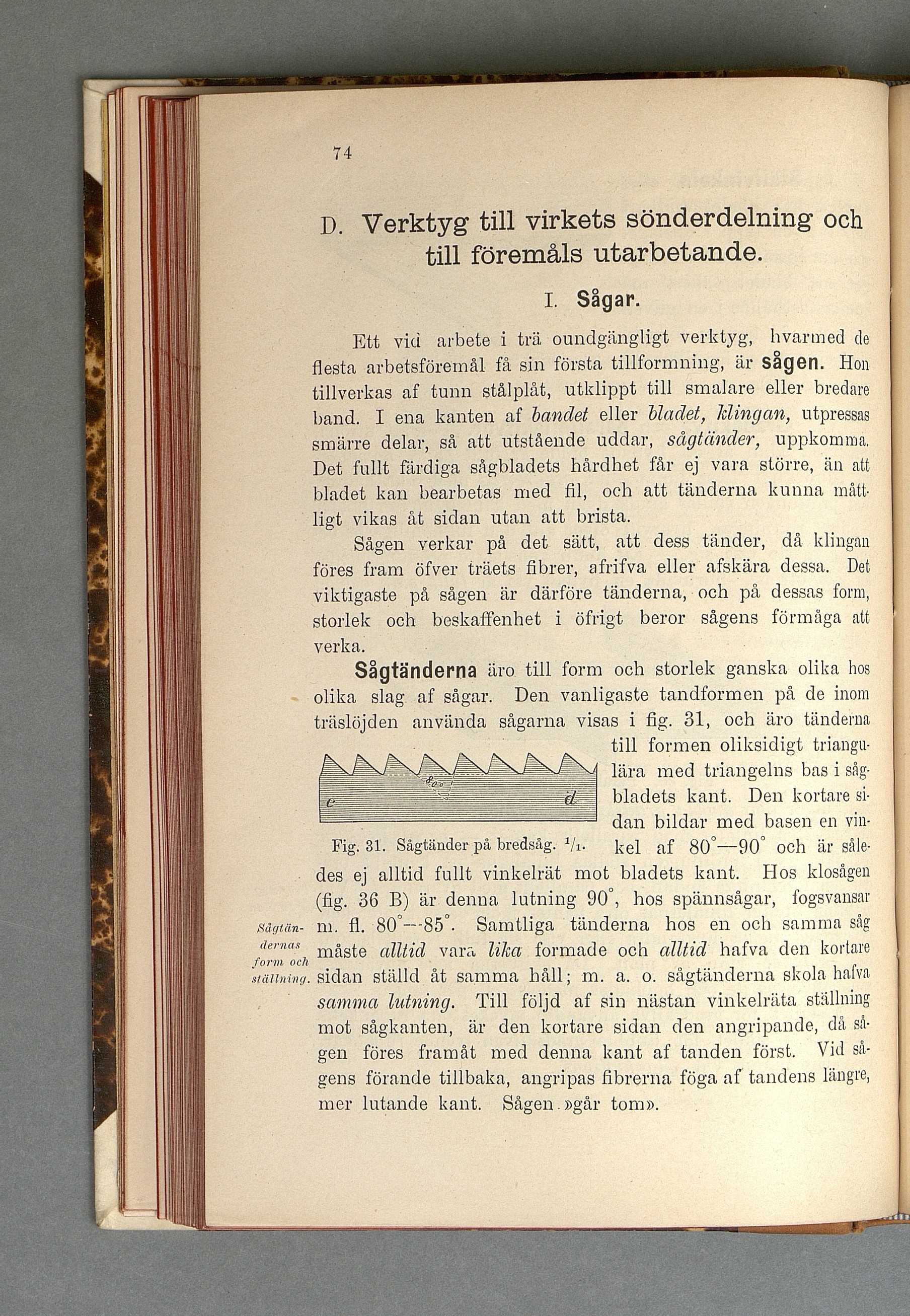

D. Verktyg till virkets sönderdelning och
till föremåls utarbetande.
I. Sågar.
E tt vid arbete i trä oundgängligt verktyg, hvarmed de
flesta arbetsförem ål få sin första tillform ning, är sågetl. Hon
tillverkas af tunn stålplåt, u tklippt till sm alare eller bredare
band. I ena kanten af bandet eller bladet, Jdingan, utpressas
sm ärre delar, så att utståendeuddar, sågtänder, uppkomma.
Det fullt färdiga sågbladets hårdhet får ej vara större, än att
bladet kan bearbetas med fil, och att tänderna kunna mått-
ligt vikas åt sidan utan att brista.
Sågen verkar på det sätt, att dess tänder, då klingan
föres fram öfver träets fibrer, afrifva eller afskära dessa. Det
viktigaste på sågen är därföre tänderna, och på dessas form,
storlek och beskaffenhet i öfrigt beror sågens förmåga att
verka.
Sågtänderna aro till form och storlek ganska olika hos
olika slag af sågar. Den vanligaste tandform en på de inom
träslöjden använda sågarna visas i fig. 31, och äro tänderna
till form en oliksidigt triangu-
lära med triangelns bas i såg-
bladets kant. Den kortare si-
dan bildar m ed basen en vin-
Fig. 31. Sågtänder på bredsåg. Vi- kel af 80°— 90° och är såle-
des ej alltid fullt vinkelrät m ot bladets kant. Hos klosågen
(fig. 36 B) är denna lutning 90°, hos spännsågar, fogsvansar
s>an- m. fl. 80°— 85°. Sam tliga tänderna hos en och samma såg
iiemns m ^ e vara lilca form ade och alltid hafva den kortare
form och i i u r
stäiining. sidan ställd åt sam m a h åll; m. a. o. sågtänderna skola naiva
samma lutning. T ill följd af sin nästan vinkelräta ställning
m ot sågkanten, är den kortare sidan den angripande, då så-
gen föres fram åt med denna kan t af tanden först. Vid sä-
gens förande tillbaka, angripas fibrerna föga af tandens längre,
m er lutande kant. Sågen, »går tom».
