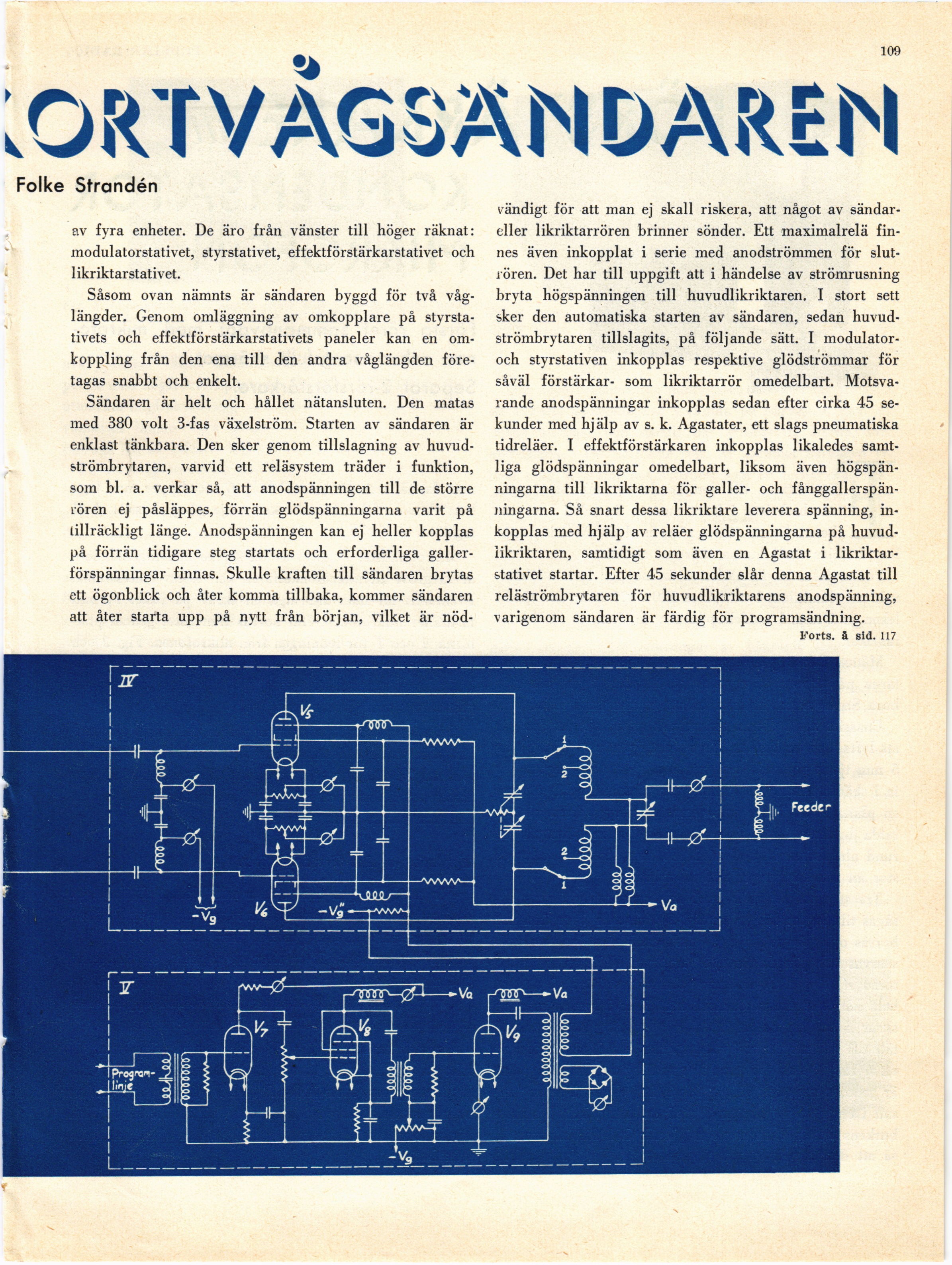

109
LORTVAGSÄN DÅREN
Folke Strandén
av fyra enheter. De äro från vänster till höger räknat:
modulatorstativet, styrstativet, effektförstärkarstativet och
likriktarstativet.
Såsom ovan nämnts är sändaren byggd för två
våglängder. Genom omläggning av omkopplare på
styrstativets och effektförstärkarstativets paneler kan en
omkoppling från den ena till den andra våglängden
företagas snabbt och enkelt.
Sändaren är helt och hållet nätansluten. Den matas
med 380 voit 3-fas växelström. Starten av sändaren är
enklast tänkbara. Den sker genom tillslagning av
huvudströmbrytaren, varvid ett reläsystem träder i funktion,
som bl. a. verkar så, att anodspänningen till de större
rören ej påsläppes, förrän glödspänningarna varit på
tillräckligt länge. Anodspänningen kan ej heller kopplas
på förrän tidigare steg startats och erforderliga
galler-förspänningar finnas. Skulle kraften till sändaren brytas
ett ögonblick och åter komma tillbaka, kommer sändaren
att åter starta upp på nytt från början, vilket är nöd-
wändigt för att man ej skall riskera, att något av
sändar-eller likriktarrören brinner sönder. Ett maximalrelä
finnes även inkopplat i serie med anodströmmen för
slut-rören. Det har till uppgift att i händelse av strömrusning
bryta högspänningen till huvudlikriktaren. I stort sett
sker den automatiska starten av sändaren, sedan
huvudströmbrytaren tillslagits, på följande sätt. I
modulator-och styrstativen inkopplas respektive glödströmmar för
såväl förstärkar- som likriktarrör omedelbart.
Motsvarande anodspänningar inkopplas sedan efter cirka 45
sekunder med hjälp av s. k. Agastater, ett slags pneumatiska
tidreläer. I effektförstärkaren inkopplas likaledes
samtliga glödspänningar omedelbart, liksom även
högspänningarna till likriktarna för galler- och
fånggallerspän-ningarna. Så snart dessa likriktare leverera spänning,
inkopplas med hjälp av reläer glödspänningarna på
huvudlikriktaren, samtidigt som även en Agastat i
likriktarstativet startar. Efter 45 sekunder slår denna Agastat till
reläströmbrytaren för huvudlikriktarens anodspänning,
varigenom sändaren är färdig för programsändning.
Forts, ä sid. 117
