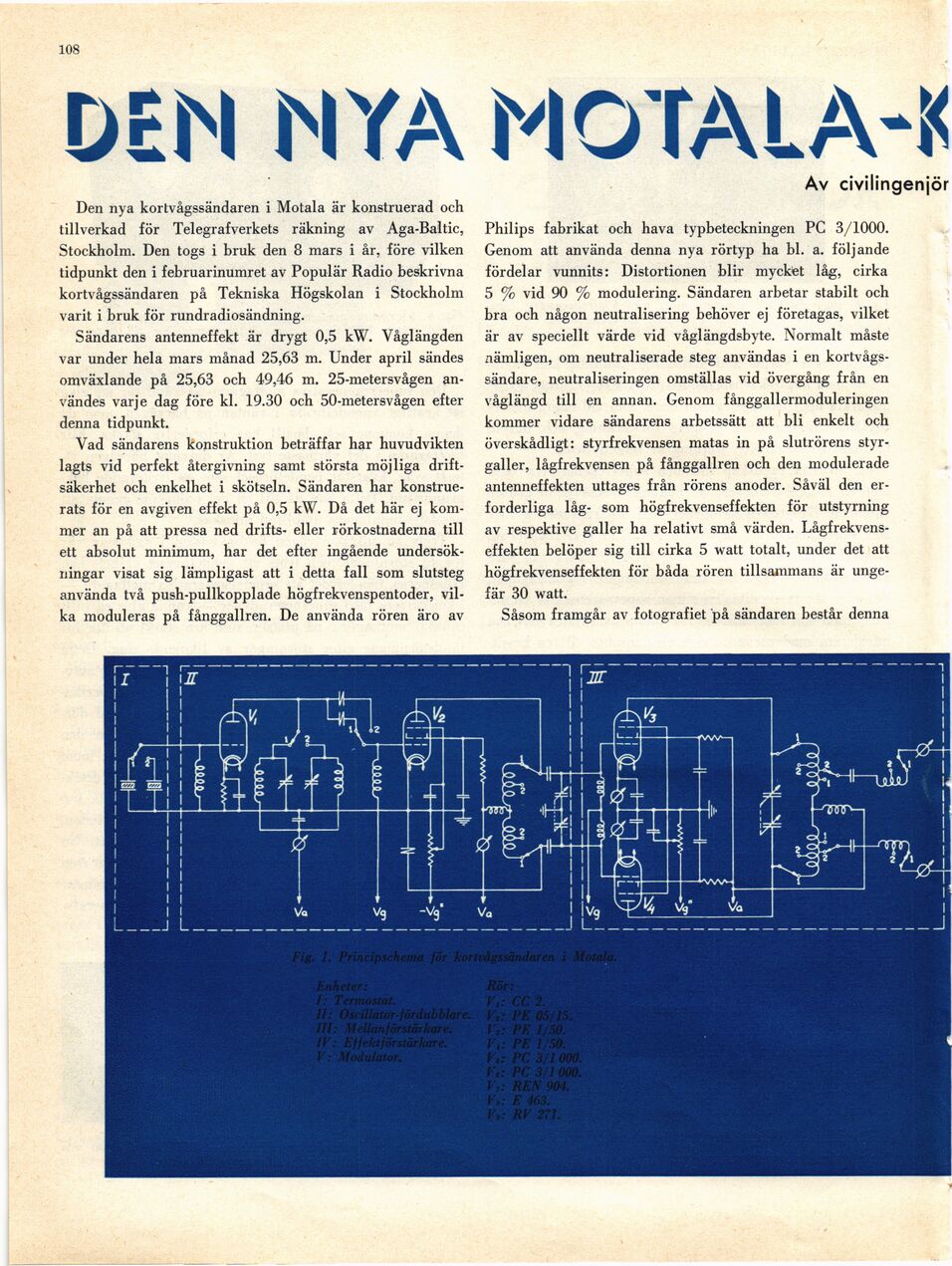

108
DEN NYA MOTALAS
Den nya kortvågssändaren i Motala är konstruerad och
tillverkad för Telegrafverkets räkning av Aga-Baltic,
Stockholm. Den togs i bruk den 8 mars i år, före vilken
tidpunkt den i februarinumret av Populär Radio beskrivna
kortvågssändaren på Tekniska Högskolan i Stockholm
varit i bruk för rundradiosändning.
Sändarens antenneffekt är drygt 0,5 kW. Våglängden
var under hela mars månad 25,63 m. Under april sändes
omväxlande på 25,63 och 49,46 m. 25-metersvågen
användes varje dag före kl. 19.30 och 50-metersvågen efter
denna tidpunkt.
Vad sändarens konstruktion beträffar har huvudvikten
lagts vid perfekt återgivning samt största möjliga
driftsäkerhet och enkelhet i skötseln. Sändaren har
konstruerats för en avgiven effekt på 0,5 kW. Då det här ej
kommer an på att pressa ned drifts- eller rörkostnaderna till
ett absolut minimum, har det efter ingående
undersökningar visat sig lämpligast att i detta fall som slutsteg
använda två push-pullkopplade högfrekvenspentoder,
vilka moduleras på fånggallren. De använda rören äro av
Av civilingenjör
Philips fabrikat och hava typbeteckningen PC 3/1000.
Genom att använda denna nya rörtyp ha bl. a. följande
fördelar vunnits: Distortionen blir mycket låg, cirka
5 % vid 90 % modulering. Sändaren arbetar stabilt och
bra och någon neutralisering behöver ej företagas, vilket
är av speciellt värde vid våglängdsbyte. Normalt måste
nämligen, om neutraliserade steg användas i en
kortvågssändare, neutraliseringen omställas vid övergång från en
våglängd till en annan. Genom fånggallermoduleringen
kommer vidare sändarens arbetssätt att bli enkelt och
överskådligt: styrfrekvensen matas in på slutrörens
styrgaller, lågfrekvensen på fånggallren och den modulerade
antenneffekten uttages från rörens anoder. Såväl den
erforderliga låg- som högfrekvenseffekten för utstyrning
av respektive galler ha relativt små värden.
Lågfrekvens-effekten belöper sig till cirka 5 watt totalt, under det att
högfrekvenseffekten för båda rören tillsammans är
ungefär 30 watt.
Såsom framgår av fotografiet på sändaren består denna
