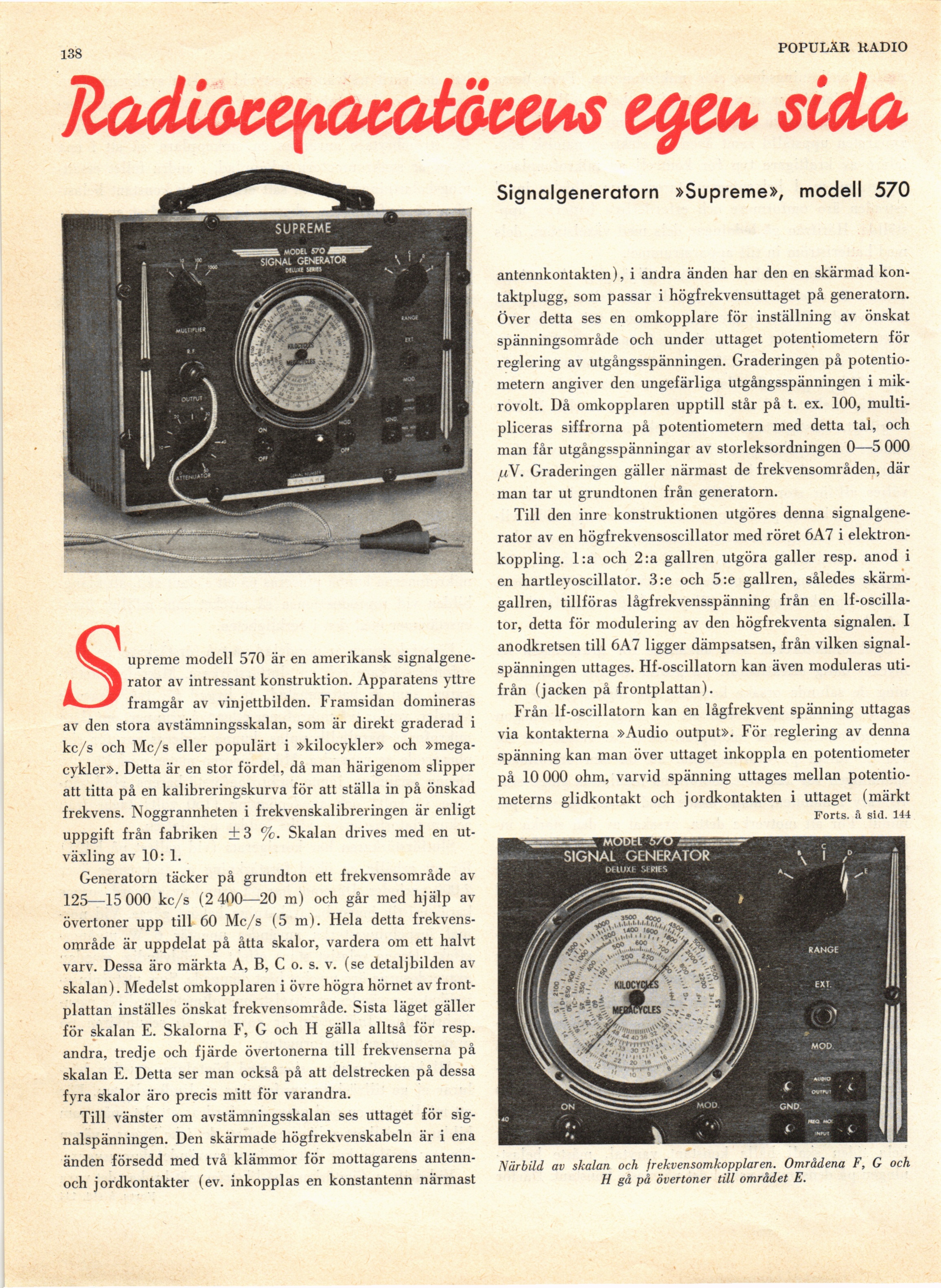

138
POPULÄR RADIO
Jladiace^acatikcM eqei* sida
upreme modell 570 är en amerikansk
signalgenerator av intressant konstruktion. Apparatens yttre
framgår av vinjettbilden. Framsidan domineras
av den stora avstämningsskalan, som är direkt graderad i
kc/s och Mc/s eller populärt i »kilocykler» och
»mega-cykler». Detta är en stor fördel, då man härigenom slipper
att titta på en kalibreringskurva för att ställa in på önskad
frekvens. Noggrannheten i frekvenskalibreringen är enligt
uppgift från fabriken +3 %. Skalan drives med en
utväxling av 10: 1.
Generatorn täcker på grundton ett frekvensområde av
125—15 000 kc/s (2 400—20 m) och går med hjälp av
övertoner upp till 60 Mc/s (5 m). Hela detta
frekvensområde är uppdelat på åtta skalor, vardera om ett halvt
varv. Dessa äro märkta A, B, C o. s. v. (se detaljbilden av
skalan). Medelst omkopplaren i övre högra hörnet av
frontplattan inställes önskat frekvensområde. Sista läget gäller
för skalan E. Skalorna F, G och H gälla alltså för resp.
andra, tredje och fjärde övertonerna till frekvenserna på
skalan E. Detta ser man också på att delstrecken på dessa
fyra skalor äro precis mitt för varandra.
Till vänster om avstämningsskalan ses uttaget för
signalspänningen. Den skärmade högfrekvenskabeln är i ena
änden försedd med två klämmor för mottagarens
antenn-och jordkontakter (ev. inkopplas en konstantenn närmast
Signalgeneratorn »Supreme», modell 570
antennkontakten), i andra änden har den en skärmad
kontaktplugg, som passar i högfrekvensuttaget på generatorn.
Över detta ses en omkopplare för inställning av önskat
spänningsområde och under uttaget potentiometern för
reglering av utgångsspänningen. Graderingen på
potentiometern angiver den ungefärliga utgångsspänningen i
mikrovolt. Då omkopplaren upptill står på t. ex. 100,
multipliceras siffrorna på potentiometern med detta tai, och
man får utgångsspänningar av storleksordningen 0—5 000
jliV. Graderingen gäller närmast de frekvensområden, där
man tar ut grundtonen från generatorn.
Till den inre konstruktionen utgöres denna
signalgenerator av en högfrekvensoscillator med röret 6A7 i
elektronkoppling. l:a och 2:a gallren utgöra galler resp. anod i
en hartleyoscillator. 3:e och 5:e gallren, således
skärmgallren, tillföras lågfrekvensspänning från en
lf-oscilla-tor, detta för modulering av den högfrekventa signalen. I
anodkretsen till 6A7 ligger dämpsatsen, från vilken
signalspänningen uttages. Hf-oscillatorn kan även moduleras
utifrån (jacken på frontplattan).
Från If-oscillatorn kan en lågfrekvent spänning uttagas
via kontakterna »Audio output». För reglering av denna
spänning kan man över uttaget inkoppla en potentiometer
på 10 000 ohm, varvid spänning uttages mellan
potentiometerns glidkontakt och jordkontakten i uttaget (märkt
Forts, a sid. 144
Närbild av skalan och frekvensomkopplaren. Områdena F, G och
H gå på övertoner till området E.
