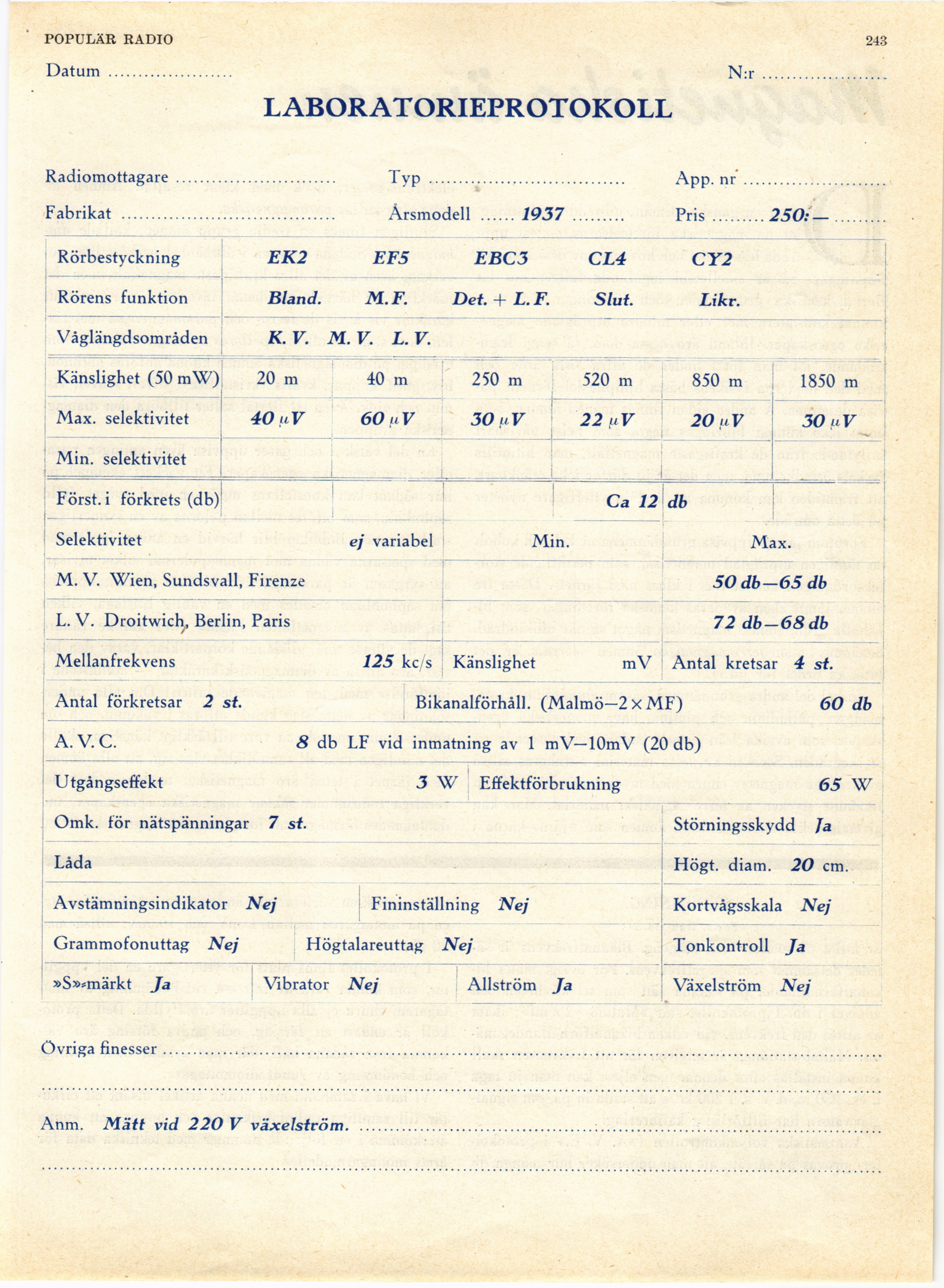

POPULÄR RADIO 243
Datum ..........................................N:r .....................
LABORATORIEPROTOKOLL
Radiomottagare ........................... Typ ................................. App. nr ...............
Fabrikat .................................... Årsmodell ...... 1937 ......... Pris .........250: —
Rörbestyckning EK2 EF5 EBC3 CL4 CY2
Rörens funktion Bland. M.F. Det. + L. F. Slut. Likr.
Våglängdsområden K. V. M. V. L. V.
Känslighet (50 mW) 20 m 40 m 250 m 520 m 850 m 1850 m
Max. selektivitet 40 uV 60 u V 30 uV 22 (iV 20 uV 30 uV
Min. selektivitet i ____________ _
Först, i förkrets (db) Ca 12 db
Selektivitet ej variabel Min. • Max.
M. V. Wien, Sundsvall, Firenze 50 db- -65 db
L. V. Droitwich, Berlin, Paris 72 db- -68 db
Mellanfrekvens 125 kc/s Känslighet mV Antal kretsar 4 st.
Antal förkretsar 2 st. Bikanalförhåll. (Malmö-2 X MF) 60 db
A. V. C. 8 db LF vid inmatning av 1 mV- -10mV (20 db)
Utgångseffekt 3 W Effektförbrukning 65 W
Omk. för nätspänningai 7 st. Störningsskydd Ja
Låda Högt. diam. 20 cm
Avstämningsindikator Nej Fininställning Nej Kortvågsskala Nej
Grammofonuttag Nej Högtalareuttag Nej Tonkontroll Ja
»S»*märkt Ja Vibrator Nej Allström J* Växelström Nej
övriga finesser
Anm. Mätt vid 220 V växelström.
