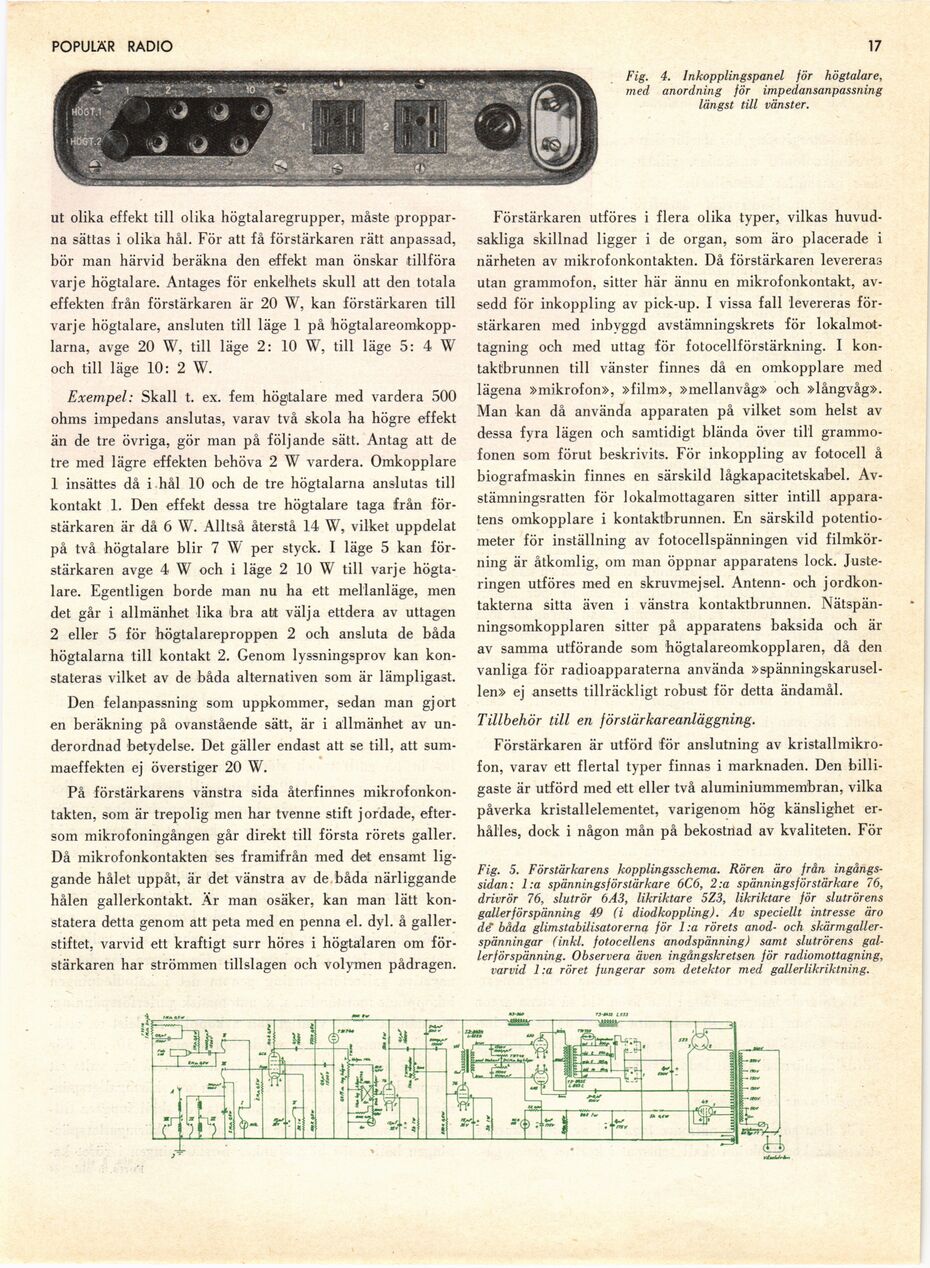

II POPULÄR RADIO
Fig. 4. Inkopplingspanel jör högtalare,
med anordning för impedansanpassning
längst till vänster.
ut olika effekt till olika högtalaregrupper, måste
propparna sättas i olika hål. För att få förstärkaren rätt anpassad,
bör man härvid beräkna den effekt man önskar tillföra
varje högtalare. Antages för enkelhets skull att den totala
effekten från förstärkaren är 20 W, kan förstärkaren till
varje högtalare, ansluten till läge 1 på
högtalareomkopplarna, avge 20 W, till läge 2: 10 W, till läge 5: 4 W
och till läge 10: 2 W.
Exempel: Skall t. ex. fem högtalare med vardera 500
ohms impedans anslutas, varav två skola ha högre effekt
än de tre övriga, gör man på följande sätt. Antag att de
tre med lägre effekten behöva 2 W vardera. Omkopplare
1 insättes då i hål 10 och de tre högtalarna anslutas till
kontakt 1. Den effekt dessa tre högtalare taga från
förstärkaren är då 6 W. Alltså återstå 14 W, vilket uppdelat
på två högtalare blir 7 W per styck. I läge 5 kan
förstärkaren avge 4 W och i läge 2 10 W till varje
högtalare. Egentligen borde man nu ha ett mellanläge, men
det går i allmänhet lika bra att välja ettdera av uttagen
2 eller 5 för högtalareproppen 2 och ansluta de båda
högtalarna till kontakt 2. Genom lyssningsprov kan
konstateras vilket av de båda alternativen som är lämpligast.
Den fel anpassning som uppkommer, sedan man gjort
en beräkning på ovanstående sätt, är i allmänhet av
underordnad betydelse. Det gäller endast att se till, att
summaeffekten ej överstiger 20 W.
På förstärkarens vänstra sida återfinnes
mikrofonkontakten, som är trepolig men har tvenne stift jordade,
eftersom mikrofoningången går direkt till första rörets galler.
Då mikrofonkontakten ses framifrån med det ensamt
liggande hålet uppåt, är det vänstra av de båda närliggande
hålen gallerkontakt. Är man osäker, kan man lätt
konstatera detta genom att peta med en penna el. dyl. å
galler-stiftet, varvid ett kraftigt surr höres i högtalaren om
förstärkaren har strömmen tillslagen och volymen pådragen.
Förstärkaren utföres i flera olika typer, vilkas
huvudsakliga skillnad ligger i de organ, som äro placerade i
närheten av mikrofonkontakten. Då förstärkaren levereras
utan grammofon, sitter här ännu en mikrofonkontakt,
avsedd för inkoppling av pick-up. I vissa fall levereras
förstärkaren med inbyggd avstämningskrets för
lokalmottagning och med uttag för fotocellförstärkning. I
kontaktbrunnen till vänster finnes då en omkopplare med
lägena »mikrofon», »film», »mellanvåg» och »långvåg».
Man kan då använda apparaten på vilket som helst av
dessa fyra lägen och samtidigt blända över till
grammofonen som förut beskrivits. För inkoppling av fotocell å
biografmaskin finnes en särskild Iågkapacitetskabel.
Av-stämningsratten för lokalmottagaren sitter intill
apparatens omkopplare i kontaktbrunnen. En särskild
potentiometer för inställning av fotocellspänningen vid
filmkör-ning är åtkomlig, om man öppnar apparatens lock.
Justeringen utföres med en skruvmejsel. Antenn- och
jordkontakterna sitta även i vänstra kontaktbrunnen.
Nätspänningsomkopplaren sitter på apparatens baksida och är
av samma utförande som högtalareomkopplaren, då den
vanliga för radioapparaterna använda
»spänningskarusellen» ej ansetts tillräckligt robust för detta ändamål.
Tillbehör till en förslärkareanläggning.
Förstärkaren är utförd för anslutning av
kristallmikrofon, varav ett flertal typer finnas i marknaden. Den
billigaste är utförd med ett eller två aluminiummembran, vilka
påverka kristallelementet, varigenom hög känslighet
erhålles, dock i någon mån på bekostnad av kvaliteten. För
Fig. 5. Förstärkarens kopplingsschema. Rören äro från
ingångssidan: 1 :a spänningsförstärkare 6C6, 2:a spänningsförstärkare 76,
drivrör 76, slutrör 6A3, likriktare 5Z3, likriktare för slutrörens
gallerförspänning 49 (i diodkoppling). Av speciellt intresse äro
de båda glimstabilisatorerna för l:a rörets anod- och
skärmgaller-spänningar (inkl. fotocellens anodspänning) samt slutrörens
gallerförspänning. Observera även ingångskretsen för radiomottagning,
varvid 1 :a röret fungerar som detektor med gallerlikriktning.
