II
POPULÄR RADIO

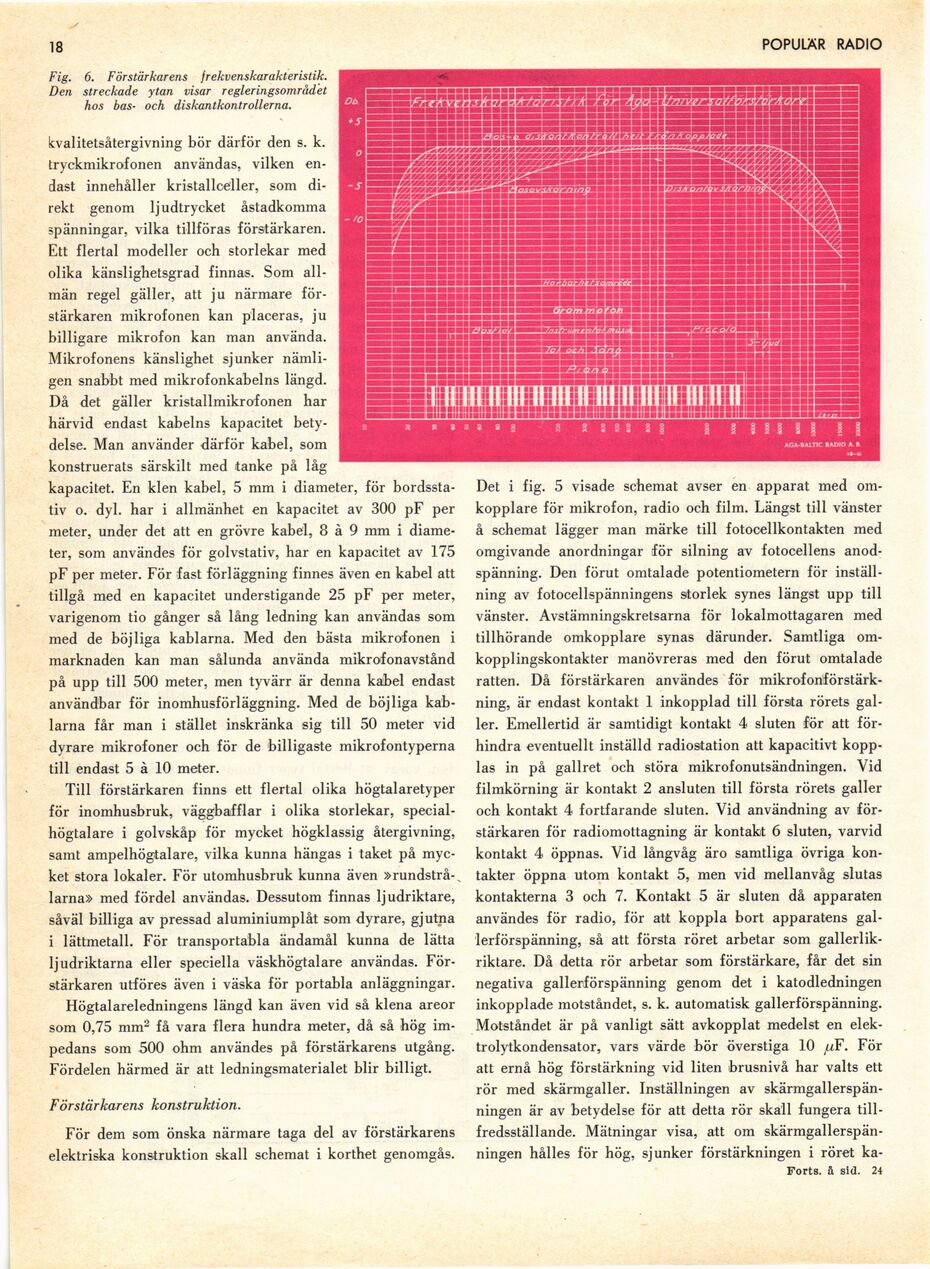

Fig. 6. Förstärkarens jrekvenskarakteristik.
Den streckade ytan visar regleringsområdet
hos bas- och diskantkontrollerna.
kvalitetsåtergivning bör därför den s. k.
tryckmikrofonen användas, vilken
endast innehåller kristallceller, som
direkt genom ljudtrycket åstadkomma
spänningar, vilka tillföras förstärkaren.
Ett flertal modeller och storlekar med
olika känslighetsgrad finnas. Som
allmän regel gäller, att ju närmare
förstärkaren mikrofonen kan placeras, ju
billigare mikrofon kan man använda.
Mikrofonens känslighet sjunker
nämligen snabbt med mikrofonkabelns längd.
Då det gäller kristallmikrofonen har
härvid endast kabelns kapacitet
betydelse. Man använder -därför kabel, som
konstruerats särskilt med tanke på låg
kapacitet. En klen kabel, 5 mm i diameter, för
bordsstativ o. dyl. har i allmänhet en kapacitet av 300 pF per
meter, under det att en grövre kabel, 8 à 9 mm i
diameter, som användes för golvstativ, har en kapacitet av 175
pF per meter. För fast förläggning finnes även en kabel att
tillgå med en kapacitet understigande 25 pF per meter,
varigenom tio gånger så lång ledning kan användas som
med de böjliga kablarna. Med den bästa mikrofonen i
marknaden kan man sålunda använda mikrofonavstånd
på upp till 500 meter, men tyvärr är denna kabel endast
användbar för inomhusförläggning. Med de böjliga
kablarna får man i stället inskränka sig till 50 meter vid
dyrare mikrofoner och för de billigaste mikrofontyperna
till endast 5 à 10 meter.
Till förstärkaren finns ett flertal olika högtalaretyper
för inomhusbruk, väggbafflar i olika storlekar,
specialhögtalare i golvskåp för mycket högklassig återgivning,
samt ampelhögtalare, vilka kunna hängas i taket på
mycket stora lokaler. För utomhusbruk kunna även »rundstrå-.
larna» med fördel användas. Dessutom finnas ljudriktare,
såväl billiga av pressad aluminiumplåt som dyrare, gjutna
i lättmetall. För transportabla ändamål kunna de lätta
ljudriktarna eller speciella väskhögtalare användas.
Förstärkaren utföres även i väska för portabla anläggningar.
Högtalareledningens längd kan även vid så klena areor
som 0,75 mm2 få vara flera hundra meter, då så hög
impedans som 500 ohm användes på förstärkarens utgång.
Fördelen härmed är att ledningsmaterialet blir billigt.
Förstärkarens konstruktion.
För dem som önska närmare taga del av förstärkarens
elektriska konstruktion skall schemat i korthet genomgås.
Det i fig. 5 visade schemat avser en apparat med
omkopplare för mikrofon, radio och film. Längst till vänster
å schemat lägger man märke till fotocellkontakten med
omgivande anordningar för silning av fotocellens
anodspänning. Den förut omtalade potentiometern för
inställning av fotocellspänningens storlek synes längst upp till
vänster. Avstämningskretsarna för lokalmottagaren med
tillhörande omkopplare synas därunder. Samtliga
omkopplingskontakter manövreras med den förut omtalade
ratten. Då förstärkaren användes för
mikrofonförstärkning, är endast kontakt 1 inkopplad till första rörets
galler. Emellertid är samtidigt kontakt 4 sluten för att
förhindra eventuellt inställd radiostation att kapacitivt
kopplas in på gallret och störa mikrofonutsändningen. Vid
filmkörning är kontakt 2 ansluten till första rörets galler
och kontakt 4 fortfarande sluten. Vid användning av
förstärkaren för radiomottagning är kontakt 6 sluten, varvid
kontakt 4 öppnas. Vid långvåg äro samtliga övriga
kontakter öppna utom kontakt 5, men vid mellanvåg slutas
kontakterna 3 och 7. Kontakt 5 är sluten då apparaten
användes för radio, för att koppla bort apparatens
gallerförspänning, så att första röret arbetar som
gallerlikriktare. Då detta rör arbetar som förstärkare, får det sin
negativa gallerförspänning genom det i katodledningen
inkopplade motståndet, s. k. automatisk gallerförspänning.
Motståndet är på vanligt sätt avkopplat medelst en
elek-trolytkondensator, vars värde bör överstiga 10 fxF. För
att ernå hög förstärkning vid liten brusnivå har valts ett
rör med skärmgaller. Inställningen av
skärmgallerspän-ningen är av betydelse för att detta rör skall fungera
tillfredsställande. Mätningar visa, att om
skärmgallerspän-ningen hålles för hög, sjunker förstärkningen i röret ka-
Forts. a sid. 24
