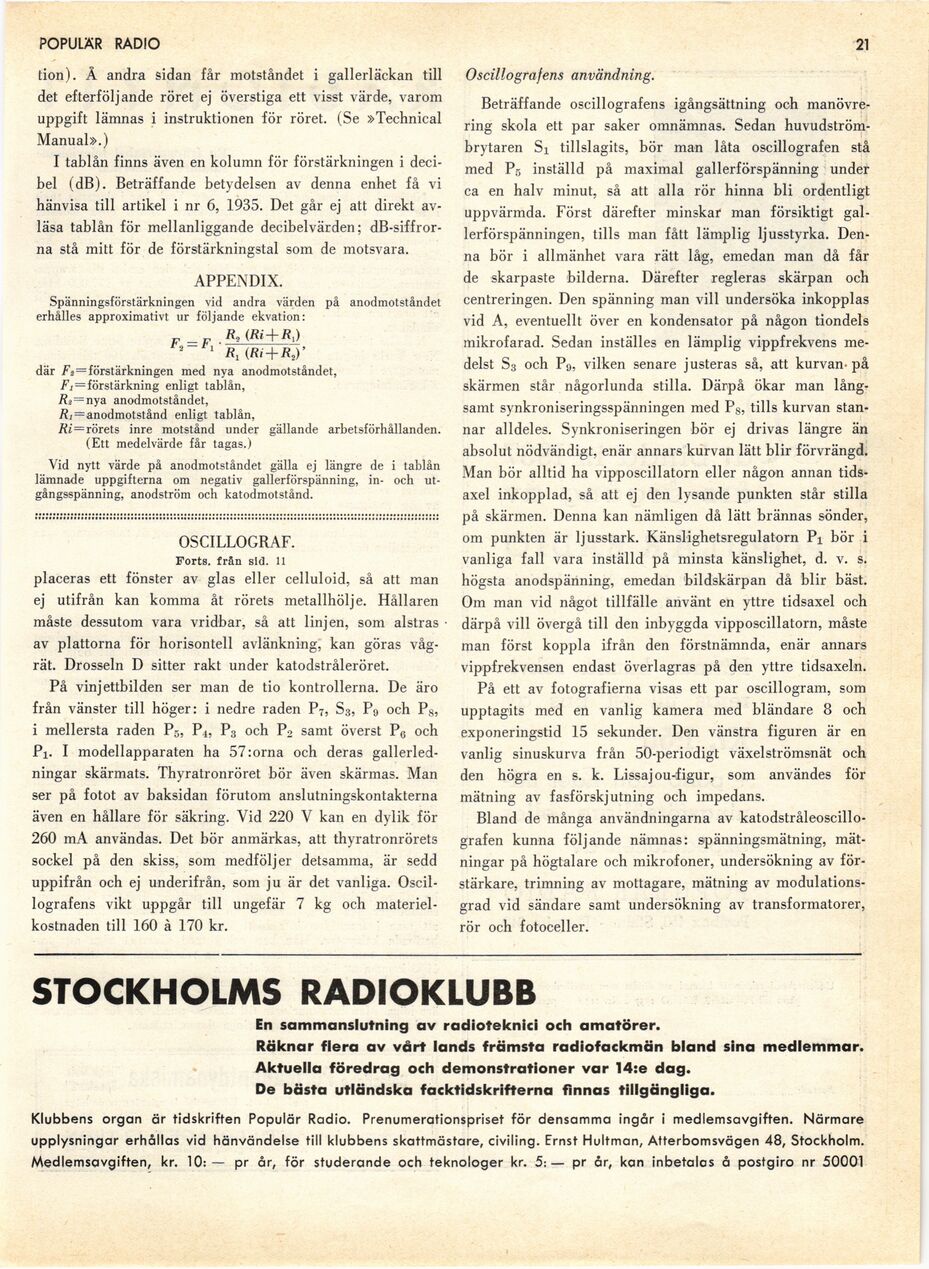

II POPULÄR RADIO
tion). Å andra sidan får motståndet i gallerläckan till
det efterföljande röret ej överstiga ett visst värde, varom
uppgift lämnas i instruktionen för röret. (Se »Technical
Manual».)
I tablån finns även en kolumn för förstärkningen i
decibel (dB). Beträffande betydelsen av denna enhet få vi
hänvisa till artikel i nr 6, 1935. Det går ej att direkt
avläsa tablån för mellanliggande decibelvärden;
dB-siffror-na stå mitt för de förstärkningstal som de motsvara.
APPENDIX.
Spänningsförstärkningen vid andra värden på anodmotståndet
erhålles approximativt ur följande ekvation:
2 1 RARi+R,)’
där Fi=förstärkningen med nya anodmotståndet,
Fi = förstärkning enligt tablån,
Rt = nya anodmotståndet,
Ri=anodmotstånd enligt tablån,
Ri=TÖrets inre motstånd under gällande arbetsförhållanden.
(Ett medelvärde får tagas.)
Vid nytt värde på anodmotståndet gälla ej längre de i tablån
lämnade uppgifterna om negativ gallerförspänning, in- och
utgångsspänning, anodström och katodmotstånd.
OSCILLOGRAF.
Forts, frän sid. 11
placeras ett fönster av glas eller celluloid, så att man
ej utifrån kan komma åt rörets metallhölje. Hållaren
måste dessutom vara vridbar, så att linjen, som alstras
av plattorna för horisontell avlänkning, kan göras
vågrät. Drosseln D sitter rakt under katodstråleröret.
På vinjettbilden ser man de tio kontrollerna. De äro
från vänster till höger: i nedre raden P7, S3, Pg och P8,
i mellersta raden P5, P(, P3 och P2 samt överst P6 och
Pl. I modellapparaten ha 57:orna och deras
gallerledningar skärmats. Thyratronröret bör även skärmas. Man
ser på fotot av baksidan förutom anslutningskontakterna
även en hållare för säkring. Vid 220 V kan en dylik för
260 mA användas. Det bör anmärkas, att thyratronrörets
sockel på den skiss, som medföljer detsamma, är sedd
uppifrån och ej underifrån, som ju är det vanliga.
Oscil-lografens vikt uppgår till ungefär 7 kg och
materiel-kostnaden till 160 à 170 kr.
Oscillografens användning.
Beträffande oscillografens igångsättning och
manövrering skola ett par saker omnämnas. Sedan
huvudströmbrytaren Si tillslagits, bör man låta oscillografen stå
med Pg inställd på maximal gallerförspänning under
ca en halv minut, så att alla rör hinna bli ordentligt
uppvärmda. Först därefter minskar man försiktigt
gallerförspänningen, tills man fått lämplig ljusstyrka.
Denna bör i allmänhet vara rätt låg, emedan man då får
de skarpaste bilderna. Därefter regleras skärpan och
centreringen. Den spänning man vill undersöka inkopplas
vid A, eventuellt över en kondensator på någon tiondels
mikrofarad. Sedan inställes en lämplig vippfrekvens
medelst S3 och Pfl, vilken senare justeras så, att kurvan- på
skärmen står någorlunda stilla. Därpå ökar man
långsamt synkroniseringsspänningen med Ps, tills kurvan
stannar alldeles. Synkroniseringen bör ej drivas längre än
absolut nödvändigt, enär annars kurvan lätt blir förvrängd.
Man bör alltid ha vipposcillatorn eller någon annan
tidsaxel inkopplad, så att ej den lysande punkten står stilla
på skärmen. Denna kan nämligen då lätt brännas sönder,
om punkten är ljusstark. Känslighetsregulatorn Pi bör i
vanliga fall vara inställd på minsta känslighet, d. v. s.
högsta anodspänning, emedan bildskärpan då blir bäst.
Om man vid något tillfälle använt en yttre tidsaxel och
därpå vill övergå till den inbyggda vipposcillatorn, måste
man först koppla ifrån den förstnämnda, enär annars
vippfrekvensen endast överlagras på den yttre tidsaxeln.
På ett av fotografierna visas ett par oscillogram, som
upptagits med en vanlig kamera med bländare 8 och
exponeringstid 15 sekunder. Den vänstra figuren är en
vanlig sinuskurva från 50-periodigt växelströmsnät och
den högra en s. k. Lissajou-figur, som användes för
mätning av fasförskjutning och impedans.
Bland de många användningarna av
katodstråleoscillo-grafen kunna följande nämnas: spänningsmätning,
mätningar på högtalare och mikrofoner, undersökning av
förstärkare, trimning av mottagare, mätning av
modulations-grad vid sändare samt undersökning av transformatorer,
rör och fotoceller.
