II POPULÄR RADIO

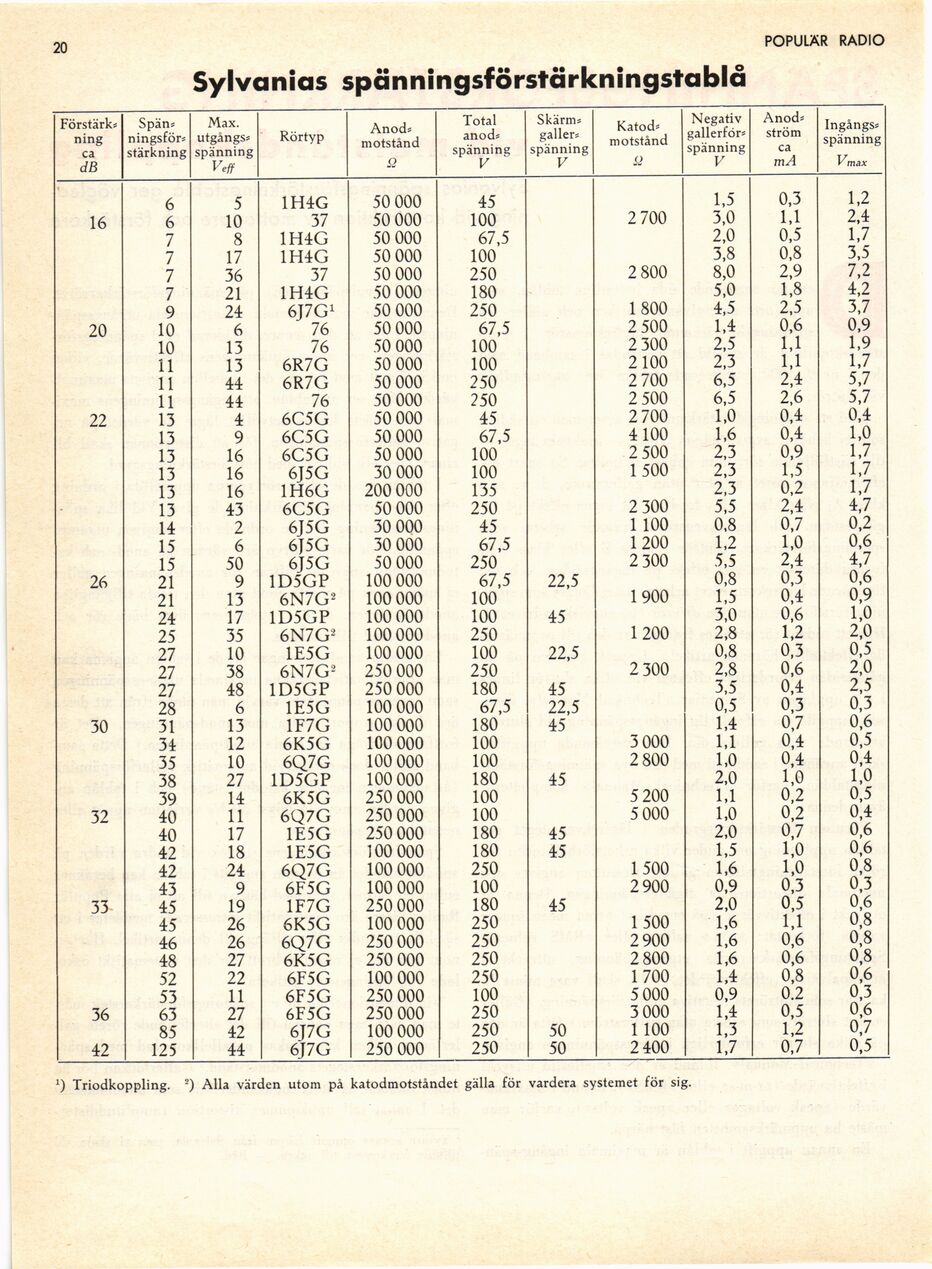

Sylvanias spänningsförstärkningstablå
Förstärk» ning ca dB Spän= ningsför» stärkning Max. utgångs» spänning Veff Rörtyp Anod» motstånd fl Total anod» spänning V Skärm» galler» spänning V Katod» motstånd fl Negativ gallerför» spänning V Anod» ström ca mA Ingångs» spänning Vmax
6 5 1H4G 50 000 45 1,5 0,3 1,2
16 6 10 37 50 000 100 2 700 3,0 1,1 2,4
7 8 1H4G 50 000 67,5 2,0 0,5 1,7
7 17 1H4G 50 000 100 3,8 0,8 3,5
7 36 37 50 000 250 2 800 8,0 2,9 7,2
7 21 1H4G 50 000 180 5,0 1,8 4,2
9 24 6J7G1 50 000 250 1800 4,5 2,5 3,7
20 10 6 76 50 000 67,5 2 500 1,4 0,6 0,9
10 13 76 50 000 100 2 300 2,5 1,1 1,9
11 13 6R7G 50 000 100 2100 2,3 1,1 1,7
11 44 6R7G 50 000 250 2 700 6,5 2,4 5,7
11 44 76 50 000 250 2 500 6,5 2,6 5,7
22 13 4 6C5G 50 000 45 2 700 1,0 0,4 0,4
13 9 6C5G 50 000 67,5 4100 1,6 0,4 1,0
13 16 6C5G 50 000 100 2 500 2,3 0,9 1,7
13 16 6J5G 30 000 100 1 500 2,3 1,5 1,7
13 16 1H6G 200 000 135 2,3 0,2 1,7
13 43 6C5G 50 000 250 2 300 5,5 2,4 4,7
14 2 6J5G 30 000 45 1 100 0,8 0,7 0,2
15 6 6J5G 30 000 67,5 1200 1,2 1,0 0,6
15 50 6J5G 50 000 250 2 300 5,5 2,4 4,7
26 21 9 1D5GP 100 000 67,5 22,5 0,8 0,3 0,6
21 13 6N7G2 100 000 100 1900 1,5 0,4 0,9
24 17 1D5GP 100 000 100 45 3,0 0,6 1,0
25 35 6N7G2 100 000 250 1200 2,8 1,2 2,0
27 10 1E5G 100 000 100 22,5 0,8 0,3 0,5
27 38 6N7G2 250 000 250 2 300 2,8 0,6 2,0
27 48 1D5GP 250 000 180 45 3,5 0,4 2,5
28 6 1E5G 100 000 67,5 22,5 0,5 0,3 0,3
30 31 13 1F7G 100 000 180 45 1,4 0,7 0,6
34 12 6K5G 100 000 100 3 000 1,1 0,4 0,5
35 10 6Q7G 100 000 100 2 800 1,0 0,4 0,4
38 27 1D5GP 100 000 180 45 2,0 1,0 1,0
39 14 6K5G 250 000 100 5200 1,1 0,2 0,5
32 40 11 6Q7G 250 000 100 5 000 1,0 0,2 0,4
40 17 1E5G 250 000 180 45 2,0 0,7 0,6
42 18 1E5G 100 000 180 45 1,5 1,0 0,6
42 24 6Q7G 100 000 250 1500 1,6 1,0 0,8
43 9 6F5G 100 000 100 2900 0,9 0,3 0,3
33 45 19 1F7G 250 000 180 45 2,0 0,5 0,6
45 26 6K5G 100 000 250 1500 1,6 1,1 0,8
46 26 6Q7G 250 000 250 2 900 1,6 0,6 0,8
48 27 6K5G 250 000 250 2 800 1,6 0,6 0,8
52 22 6F5G 100 000 250 1700 1,4 0,8 0,6
53 11 6F5G 250 000 100 5 000 0,9 0.2 0,3
36 63 27 6F5G 250 000 250 3 000 1,4 0,5 0,6
85 42 6J7G 100 000 250 50 1100 1,3 1,2 0,7
42 125 44 6J7G 250 000 250 50 2 400 1,7 0,7 0,5
Triodkoppling. -) Alla värden utom på katodmotståndet gälla för vardera systemet för sig.
