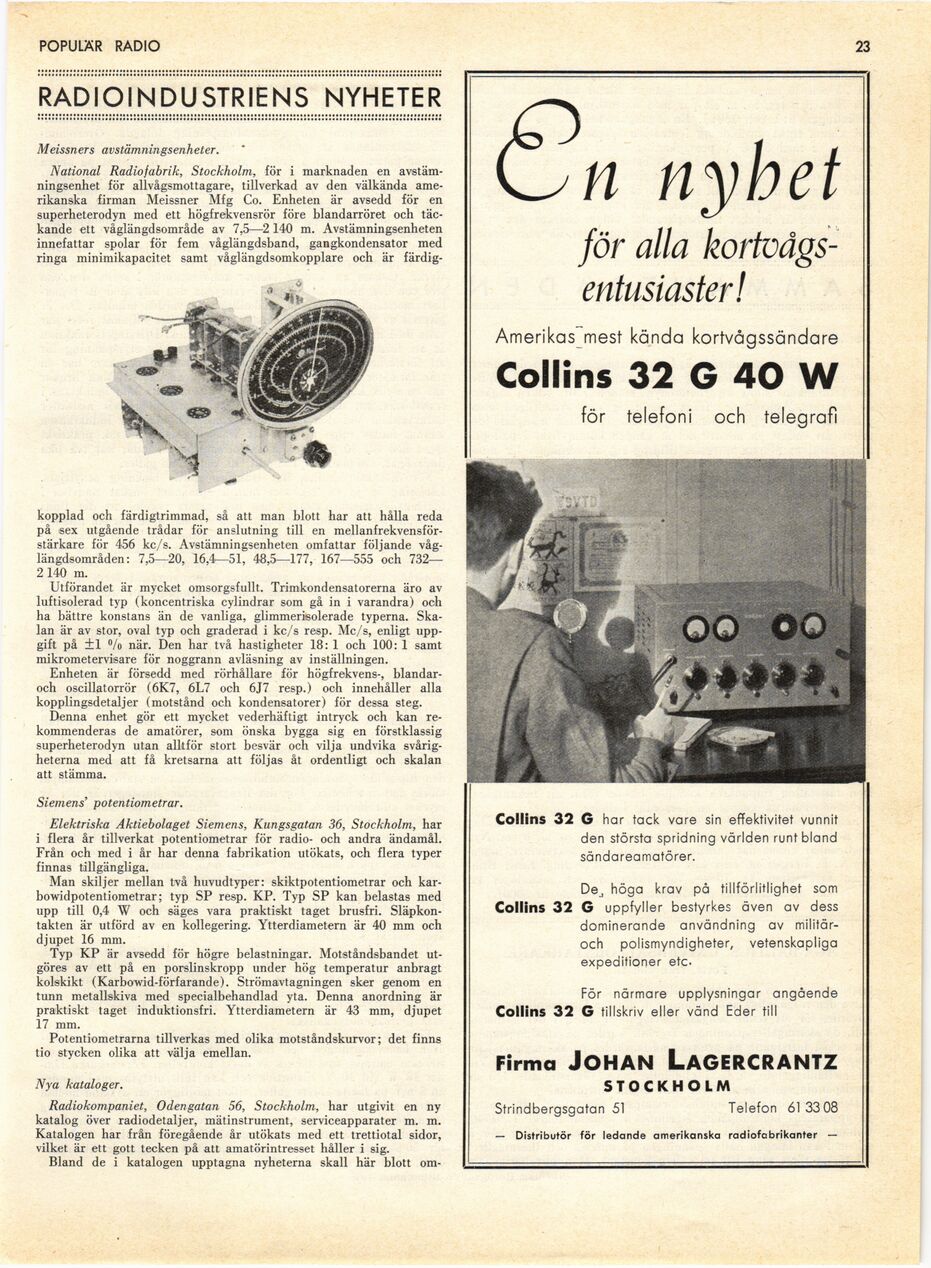

II POPULÄR RADIO
RADIOINDUSTRIENS NYHETER
Meissners avstämningsenheter.
National Radiofabrik, Stockholm, för i marknaden en
avstäm-ningsenhet för allvågsmottagare, tillverkad av den välkända
amerikanska firman Meissner Mfg Co. Enheten är avsedd för en
superheterodyn med ett högfrekvensrör före blandarröret och
täckande ett våglängdsområde av 7,5—2 140 m. Avstämningsenheten
innefattar spolar för fem våglängdsband, gangkondensator med
ringa minimikapacitet samt våglängdsomkopplare och är färdig-
kopplad och färdigtrimmad, så att man blott har att hålla reda
på sex utgående trådar för anslutning till en
mellanfrekvensförstärkare för 456 kc/s. Avstämningsenheten omfattar följande
våglängdsområden: 7,5—20, 16,4—51, 48,5—177, 167—555 och 732—
2 140 m.
Utförandet är mycket omsorgsfullt. Trimkondensatorerna äro av
luftisolerad typ (koncentriska cylindrar som gå in i varandra) och
ha bättre konstans än de vanliga, glimmerisolerade typerna.
Skalan är av stor, oval typ och graderad i kc/s resp. Mc/s, enligt
uppgift på ±1 o/o när. Den har två hastigheter 18: 1 och 100: 1 samt
mikrometervisare för noggrann avläsning av inställningen.
Enheten är försedd med rörhållare för högfrekvens-,
blandar-och oscillatorrör (6K7, 6L7 och 6J7 resp.) och innehåller alla
kopplingsdetaljer (motstånd och kondensatorer) för dessa steg.
Denna enhet gör ett mycket vederhäftigt intryck och kan
rekommenderas de amatörer, som önska bygga sig en förstklassig
superheterodyn utan alltför stort besvär och vilja undvika
svårigheterna med att få kretsarna att följas åt ordentligt och skalan
att stämma.
Siemens’ potentiometrar.
Elektriska Aktiebolaget Siemens, Kungsgatan 36, Stockholm, har
i flera år tillverkat potentiometrar för radio- och andra ändamål.
Från och med i år har denna fabrikation utökats, och flera typer
finnas tillgängliga.
Man skiljer mellan två huvudtyper: skiktpotentiometrar och
kar-bowidpotentiometrar; typ SP resp. KP. Typ SP kan belastas med
upp till 0,4 W och säges vara praktiskt taget brusfri.
Släpkontakten är utförd av en kollegering. Ytterdiametern är 40 mm och
djupet 16 mm.
Typ KP är avsedd för högre belastningar. Motståndsbandet
utgöres av ett på en porslinskropp under hög temperatur anbragt
kolskikt (Karbowid-förfarande). Strömavtagningen sker genom en
tunn metallskiva med specialbehandlad yta. Denna anordning är
praktiskt taget induktionsfri. Ytterdiametern är 43 mm, djupet
17 mm.
Potentiometrarna tillverkas med olika motståndskurvor; det finns
tio stycken olika att välja emellan.
Nya kataloger.
Radiokompaniet, Odengatan 56, Stockholm, har utgivit en ny
katalog över radiodetaljer, mätinstrument, serviceapparater m. m.
Katalogen har från föregående år utökats med ett trettiotal sidor,
vilket är ett gott tecken på att amatörintresset håller i sig.
Bland de i katalogen upptagna nyheterna skall här blott om-
n nyhet
för alla
kortvägs-entusiaster!
Amerikas mest kända kortvågssändare
Collins 32 G 40 W
för telefoni och telegrafi
Collins 32 G har tack vare sin effektivitet vunnit
den största spridning världen runt bland
sändareamatörer.
De_, höga krav på tillförlitlighet som
Collins 32 G uppfyller bestyrkes även av dess
dominerande användning av
militär-och polismyndigheter, vetenskapliga
expeditioner etc.
För närmare upplysningar angående
Collins 32 G tillskriv eller vänd Eder till
Firma JOHAN LAGERCRANTZ
STOCKHOLM
Strindbergsgatan 51 Telefon 6133 08
— Distributör för ledande amerikanska radiofabrikanter —
