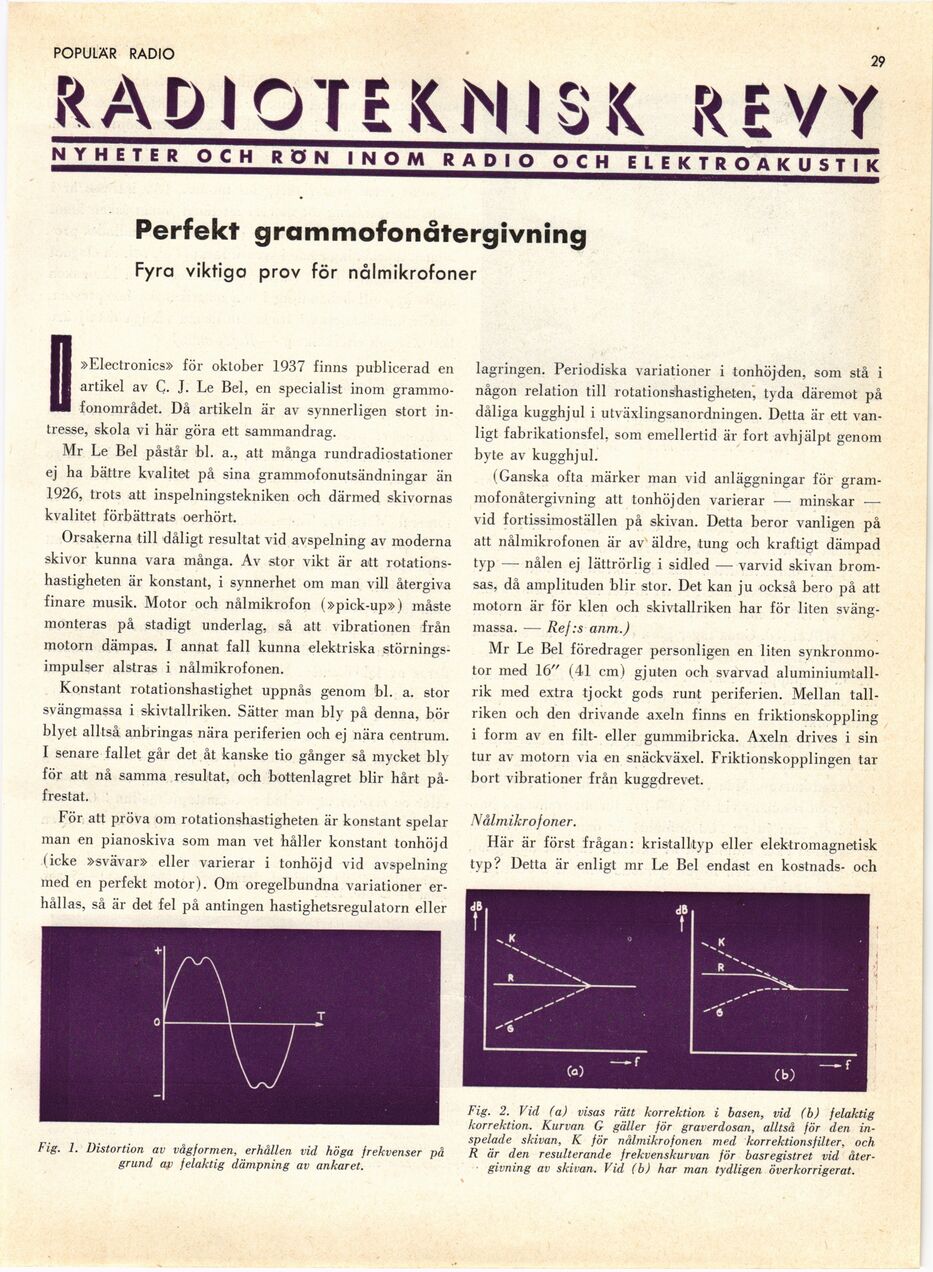

II POPULÄR RADIO
RADIOTEKNISK REVY
NYHETER OCH RÖN INOM RADIO OCH ELEKTROAKUSTIK
Perfekt grammofonåtergivning
Fyra viktiga prov för nålmikrofoner
1
»Electronics» för oktober 1937 finns publicerad en
artikel av C- J. Le Bel, en specialist inom
grammofonområdet. Då artikeln är av synnerligen stort
intresse, skola vi här göra ett sammandrag.
Mr Le Bel påstår bl. a., att många rundradiostationer
ej ha bättre kvalitet på sina grammofonutsändningar än
1926, trots att inspelningstekniken och därmed skivornas
kvalitet förbättrats oerhört.
Orsakerna till dåligt resultat vid avspelning av moderna
skivor kunna vara många. Av stor vikt är att
rotationshastigheten är konstant, i synnerhet om man vill återgiva
finare musik. Motor och nålmikrofon (»pick-up») måste
monteras på stadigt underlag, så att vibrationen från
motorn dämpas. I annat fall kunna elektriska
störningsimpulser alstras i nålmikrofonen.
Konstant rotationshastighet uppnås genom bl. a. stor
svängmassa i skivtallriken. Sätter man bly på denna, bör
blyet alltså anbringas nära periferien och ej nära centrum.
I senare fallet går det åt kanske tio gånger så mycket bly
för att nå samma resultat, och bottenlagret blir hårt
påfrestat.
För att pröva om rotationshastigheten är konstant spelar
man en pianoskiva som man vet håller konstant tonhöjd
(icke »svävar» eller varierar i tonhöjd vid avspelning
med en perfekt motor). Om oregelbundna variationer
erhållas, så är det fel på antingen hastighetsregulatorn eller
lagringen. Periodiska variationer i tonhöjden, som stå i
någon relation till rotationshastigheten, tyda däremot på
dåliga kugghjul i utväxlingsanordningen. Detta är ett
vanligt fabrikationsfel, som emellertid är fort avhjälpt genom
byte av kugghjul.
(Ganska ofta märker man vid anläggningar för
grammofonåtergivning att tonhöjden varierar -— minskar —
vid fortissimoställen på skivan. Detta beror vanligen på
att nålmikrofonen är av äldre, tung och kraftigt dämpad
typ — nålen ej lättrörlig i sidled — varvid skivan
bromsas, då amplituden blir stor. Det kan ju också bero på att
motorn är för klen och skivtallriken har för liten
svängmassa. — Ref:s anm.)
Mr Le Bel föredrager personligen en liten
synkronmotor med 16" (41 cm) gjuten och svarvad
aluminiumtallrik med extra tjockt gods runt periferien. Mellan
tallriken och den drivande axeln finns en friktionskoppling
i form av en filt- eller gummibricka. Axeln drives i sin
tur av motorn via en snäckväxel. Friktionskopplingen tar
bort vibrationer från kuggdrevet.
Nålmikrofoner.
Här är först frågan: kristalltyp eller elektromagnetisk
typ? Detta är enligt mr Le Bel endast en kostnads- och
Fig. 1. üistortion av vågformen, erhållen vid höga frekvenser på
grund av felaktig dämpning av ankaret.
Fig. 2. Vid (a) visas rätt korrektion i basen, vid (b) felaktig
korrektion. Kurvan G gäller för graverdosan, alltså för den
inspelade skivan, K för nålmikrofonen med korrektionsfilter, och
R är den resulterande frekvenskurvan för basregistret vid
återgivning av skivan. Vid (b) har man tydligen överkorrigerat.
