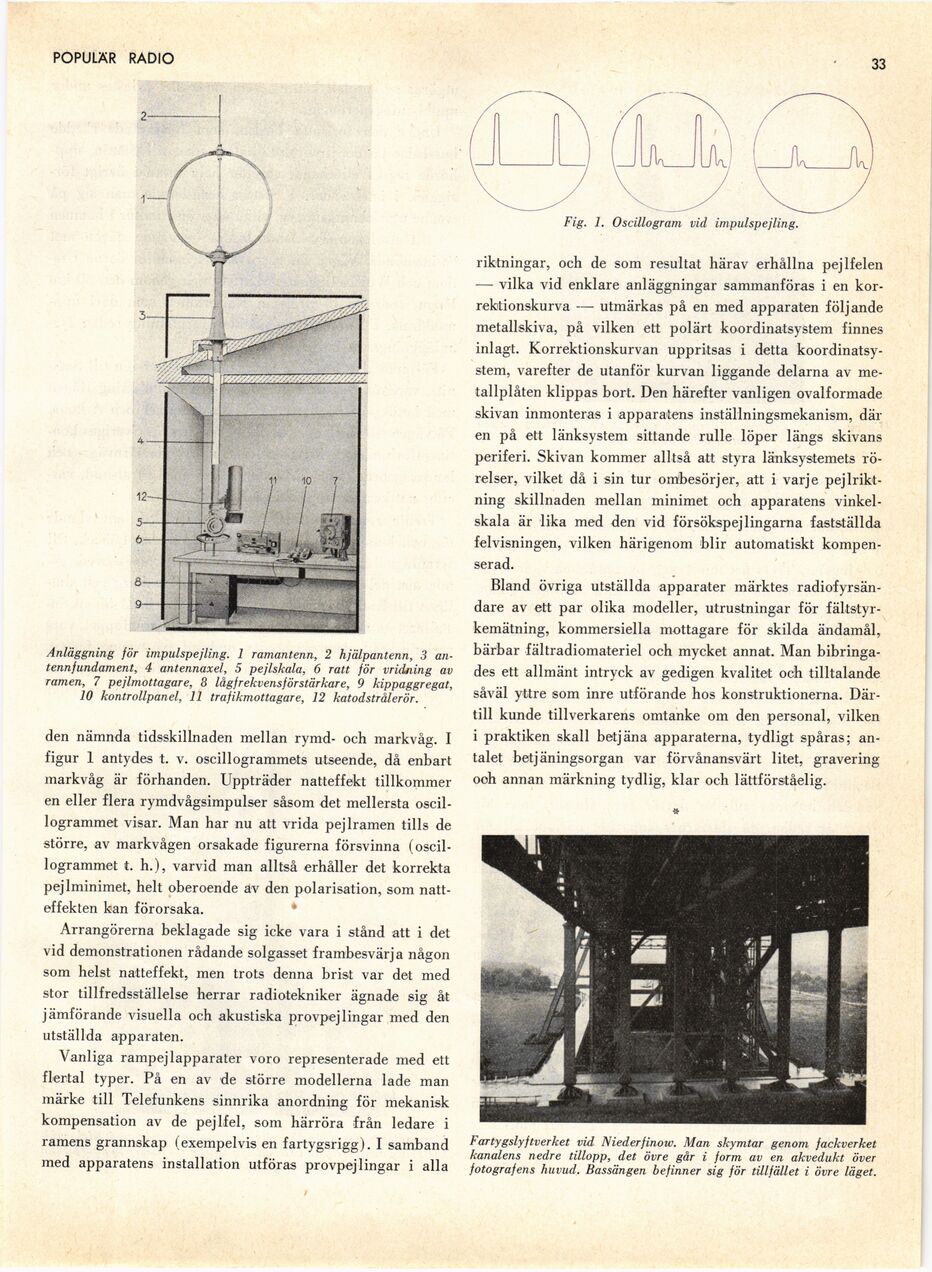

II POPULÄR RADIO
Anläggning för impulspejling. 1 ramantenn, 2 hjälpantenn, 3
an-tennfundament, 4 antennaxel, 5 pejlskala, 6 ratt för vridning av
ramen, 7 pejlmottagare, 8 lågfrekvensförstärkare, 9 kippaggregat,
10 kontrollpanel, 11 trafikmottagare, 12 katodstrålerör.
den nämnda tidsskillnaden mellan rymd- och markvåg. I
figur 1 antydes t. v. oscillogrammets utseende, då enbart
markvåg är förhanden. Uppträder natteffekt tillkommer
en eller flera rymdvågsimpulser såsom det mellersta
oscil-logrammet visar. Man har nu att vrida pejlramen tills de
större, av markvågen orsakade figurerna försvinna
(oscil-logrammet t. h.), varvid man alltså erhåller det korrekta
pejlminimet, helt oberoende av den polarisation, som
natteffekten kan förorsaka.
Arrangörerna beklagade sig icke vara i stånd att i det
vid demonstrationen rådande solgasset frambesvärja någon
som helst natteffekt, men trots denna brist var det med
stor tillfredsställelse herrar radiotekniker ägnade sig åt
jämförande visuella och akustiska provpejlingar med den
utställda apparaten.
Vanliga rampejlapparater voro representerade med ett
flertal typer. På en av de större modellerna lade man
märke till Telefunkens sinnrika anordning för mekanisk
kompensation av de pejlfel, som härröra från ledare i
ramens grannskap (exempelvis en fartygsrigg). I samband
med apparatens installation utföras provpej lingar i alla
Fig. 1. Oscillogram vid impulspejling.
riktningar, och de som resultat härav erhållna pejlfelen
— vilka vid enklare anläggningar sammanföras i en
kor-rektionskurva — utmärkas på en med apparaten följande
metallskiva, på vilken ett polärt koordinatsystem finnes
inlagt. Korrektionskurvan uppritsas i detta
koordinatsystem, varefter de utanför kurvan liggande delarna av
metallplåten klippas bort. Den härefter vanligen ovalformade
skivan inmonteras i apparatens inställningsmekanism, där
en på ett länksystem sittande rulle löper längs skivans
periferi. Skivan kommer alltså att styra länksystemets
rörelser, vilket då i sin tur ombesörjer, att i varje
pejlrikt-ning skillnaden mellan minimet och apparatens
vinkelskala är lika med den vid försökspejlingarna fastställda
felvisningen, vilken härigenom blir automatiskt
kompenserad.
Bland övriga utställda apparater märktes
radiofyrsän-dare av ett par olika modeller, utrustningar för
fältstyrkemätning, kommersiella mottagare för skilda ändamål,
bärbar fältradiomateriel och mycket annat. Man
bibringades ett allmänt intryck av gedigen kvalitet och tilltalande
såväl yttre som inre utförande hos konstruktionerna.
Därtill kunde tillverkarens omtanke om den personal, vilken
i praktiken skall betjäna apparaterna, tydligt spåras;
antalet betjäningsorgan var förvånansvärt litet, gravering
ooh annan märkning tydlig, klar och lättförståelig.
Fartygslyftverket vid Niederfinow. Man skymtar genom fackverket
kanalens nedre tillopp, det övre går i form av en akvedukt över
fotografens huvud. Bassängen befinner sig för tillfället i övre läget.
