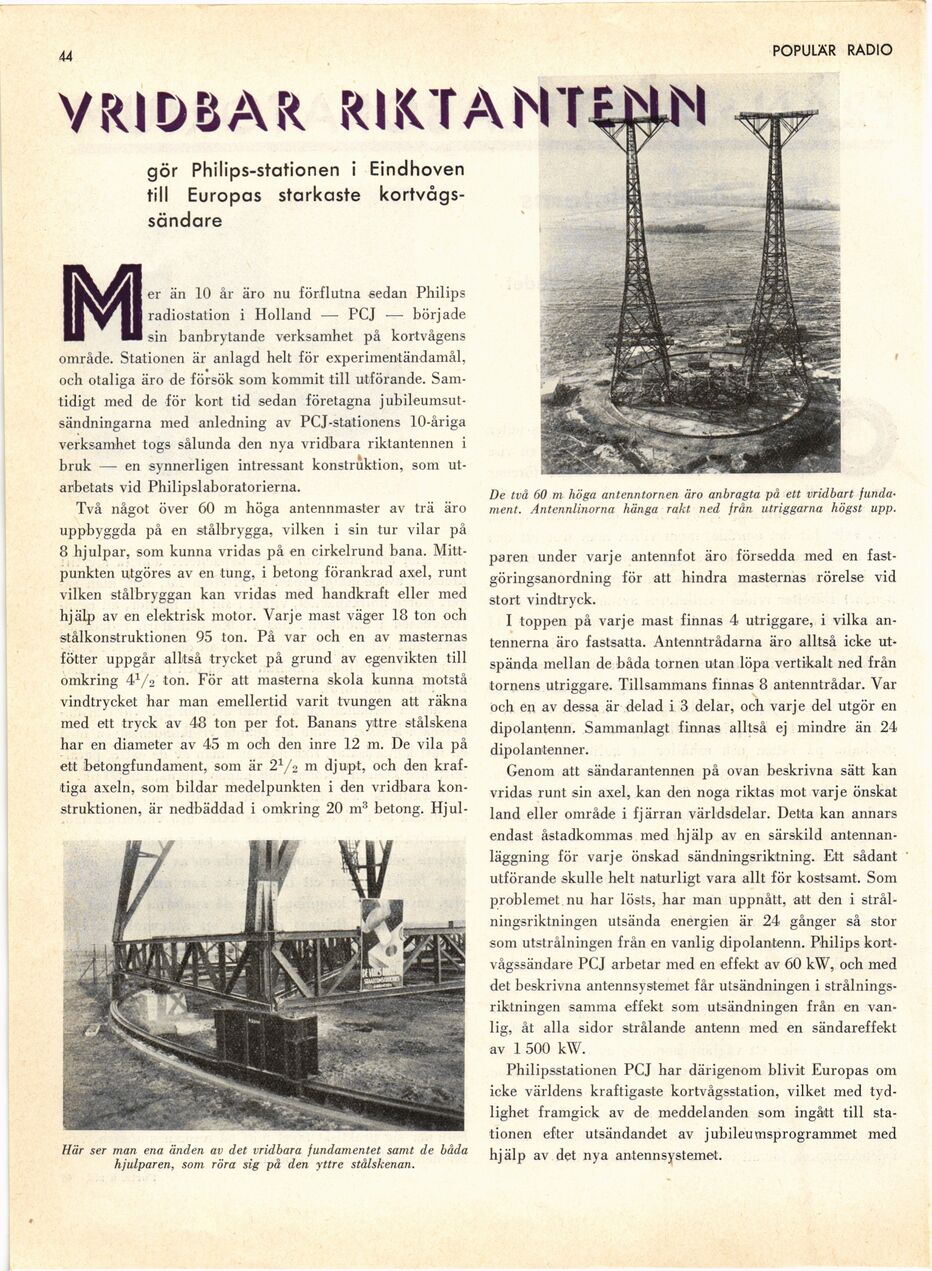

II
POPULÄR RADIO
VRIDBÄR RIKTANT
gör Philips-stationen i Eindhoven
till Europas starkaste
kortvågssändare
; er än 10 år äro nu förflutna sedan Philips
radiostation i Holland — PCJ — började
sin banbrytande verksamhet på kortvågens
område. Stationen är anlagd helt för experimentändamål,
och otaliga äro de försök som kommit till utförande.
Samtidigt med de för kort tid sedan företagna
jubileumsutsändningarna med anledning av PCJ-stationens 10-åriga
verksamhet togs sålunda den nya vridbara riktantennen i
bruk — en synnerligen intressant konstruktion, som
utarbetats vid Philipslaboratorierna.
Två något över 60 m höga antennmaster av trä äro
uppbyggda på en stålbrygga, vilken i sin tur vilar på
8 hjulpar, som kunna vridas på en cirkelrund bana.
Mittpunkten utgöres av en tung, i betong förankrad axel, runt
vilken stålbryggan kan vridas med handkraft eller med
hjälp av en elektrisk motor. Varje mast väger 18 ton och
stålkonstruktionen 95 ton. På var och en av masternas
fötter uppgår alltså trycket på grund av egenvikten till
omkring 4x/2 ton. För att masterna skola kunna motstå
vindtrycket har man emellertid varit tvungen att räkna
med ett tryck av 48 ton per fot. Banans yttre stålskena
har en diameter av 45 m och den inre 12 m. De vila på
ett betongfundament, som är 21/2 m djupt, och den
kraftiga axeln, som bildar medelpunkten i den vridbara
konstruktionen, är nedbäddad i omkring 20 m3 betong. Hjul-
Här ser man ena änden av det vridbara fundamentet samt de båda
hjulparen, som röra sig på den yttre stålskenan.
De två 60 m höga antenntornen äro anbragta på ett vridbart
fundament. Antennlinorna hänga rakt ned från utriggarna högst upp.
paren under varje antennfot äro försedda med en
fast-göringsanordning för att hindra masternas rörelse vid
stort vindtryck.
I toppen på varje mast finnas 4 utriggare, i vilka
antennerna äro fastsatta. Antenntrådarna äro alltså icke
utspända mellan de båda tornen utan löpa vertikalt ned från
tornens utriggare. Tillsammans finnas 8 antenntrådar. Var
och en av dessa är delad i 3 delar, och varje del utgör en
dipolantenn. Sammanlagt finnas alltså ej mindre än 24
dipol antenner.
Genom att sändarantennen på ovan beskrivna sätt kan
vridas runt sin axel, kan den noga riktas mot varje önskat
land eller område i fjärran världsdelar. Detta kan annars
endast åstadkommas med hjälp av en särskild
antennanläggning för varje önskad sändningsriktning. Ett sådant
utförande skulle helt naturligt vara allt för kostsamt. Som
problemet nu har lösts, har man uppnått, att den i
strålningsriktningen utsända energien är 24 gånger så stor
som utstrålningen från en vanlig dipolantenn. Philips
kortvågssändare PCJ arbetar med en effekt av 60 kW, och med
det beskrivna antennsystemet får utsändningen i
strålningsriktningen samma effekt som utsändningen från en
vanlig, åt alla sidor strålande antenn med en sändareffekt
av 1 500 kW.
Philipsstationen PCJ har därigenom blivit Europas om
icke världens kraftigaste kortvågsstation, vilket med
tydlighet framgick av de meddelanden som ingått till
stationen efter utsändandet av jubileumsprogrammet med
hjälp av det nya antennsystemet.
