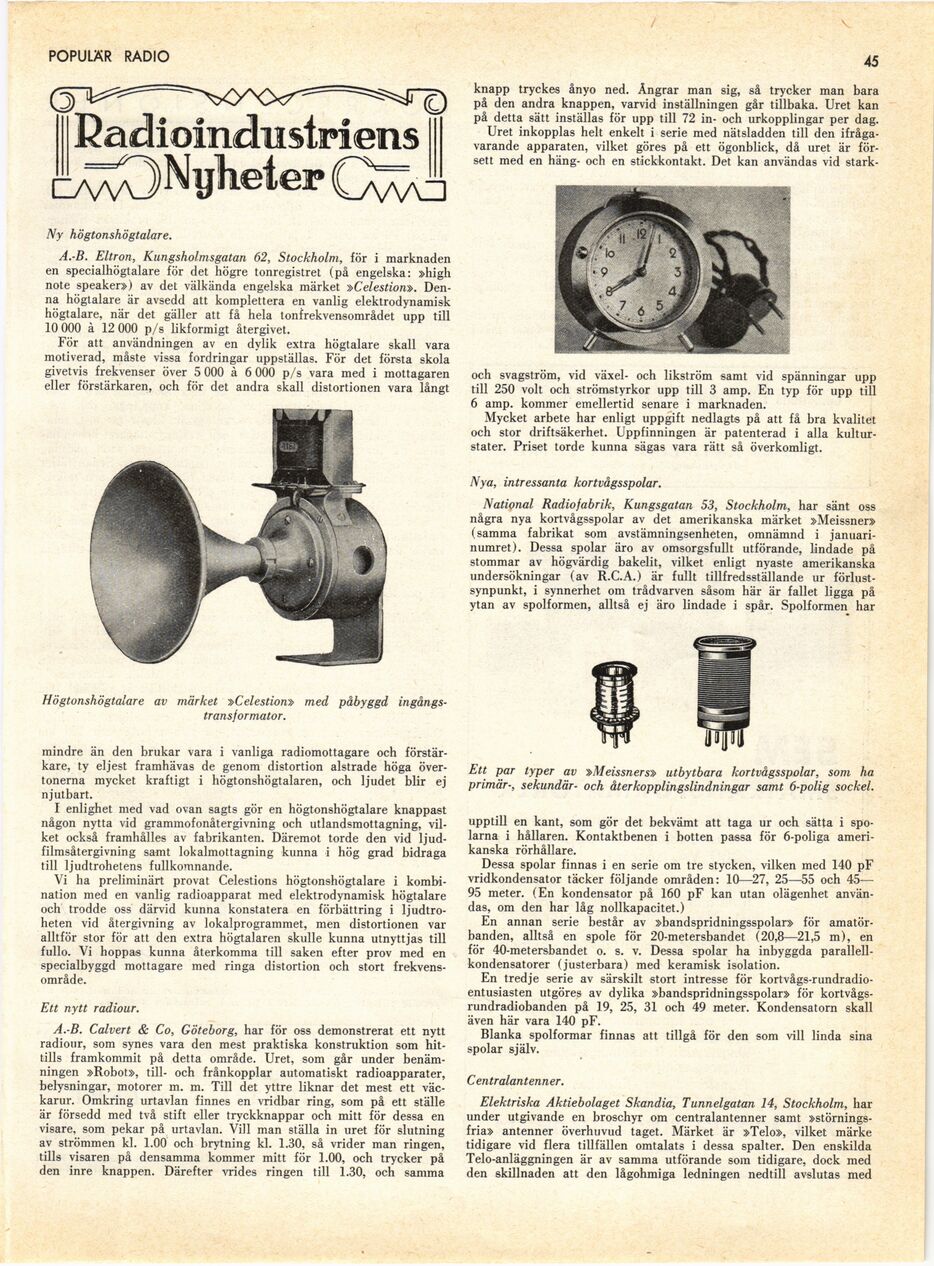

II POPULÄR RADIO
ßadioindiistpieiis
Nylietea?
Ny högtonshögtalare.
A.-B. Eltron, Kungsholmsgatan 62, Stockholm, för i marknaden
en specialhögtalare för det högre tonregistret (på engelska: »high
note speaker») av det välkända engelska märket »Celestion».
Denna högtalare är avsedd att komplettera en vanlig elektrodynamisk
högtalare, när det gäller att få hela tonfrekvensområdet upp till
10 000 à 12 000 p/s likformigt återgivet.
För att användningen av en dylik extra högtalare skall vara
motiverad, måste vissa fordringar uppställas. För det första skola
givetvis frekvenser över 5 000 à 6 000 p/s vara med i mottagaren
eller förstärkaren, och för det andra skall distortionen vara långt
Högtonshögtalare av märket »Celestiom med påbyggd
ingångstransformator.
mindre än den brukar vara i vanliga radiomottagare och
förstärkare, ty eljest framhävas de genom distortion alstrade höga
övertonerna mycket kraftigt i högtonshögtalaren, och ljudet blir ej
njutbart.
I enlighet med vad ovan sagts gör en högtonshögtalare knappast
någon nytta vid grammofonåtergivning och utlandsmottagning,
vilket också framhålles av fabrikanten. Däremot torde den vid
ljud-filmsåtergivning samt lokalmottagning kunna i hög grad bidraga
till ljudtrohetens fullkomnande.
Vi ha preliminärt provat Celestions högtonshögtalare i
kombination med en vanlig radioapparat med elektrodynamisk högtalare
och trodde oss därvid kunna konstatera en förbättring i
ljudtroheten vid återgivning av lokalprogrammet, men distortionen var
alltför stor för att den extra högtalaren skulle kunna utnyttjas till
fullo. Vi hoppas kunna återkomma till saken efter prov med en
specialbyggd mottagare med ringa distortion och stort
frekvensområde.
Ett nytt radiour.
A.-B. Calvert & Co, Göteborg, har för oss demonstrerat ett nytt
radiour, som synes vara den mest praktiska konstruktion som
hittills framkommit på detta område. Uret, som går under
benämningen »Robot», till- och frånkopplar automatiskt radioapparater,
belysningar, motorer m. m. Till det yttre liknar det mest ett
väc-karur. Omkring urtavlan finnes en vridbar ring, som på ett ställe
är försedd med två stift eller tryckknappar och mitt för dessa en
visare, som pekar på urtavlan. Vill man ställa in uret för slutning
av strömmen kl. 1.00 och brytning kl. 1.30, så vrider man ringen,
tills visaren på densamma kommer mitt för 1.00, och trycker på
den inre knappen. Därefter vrides ringen till 1.30, och samma
knapp tryckes ånyo ned. Ängrar man sig, så trycker man bara
på den andra knappen, varvid inställningen går tillbaka. Uret kan
på detta sätt inställas för upp till 72 in- och urkopplingar per dag.
Uret inkopplas helt enkelt i serie med nätsladden till den
ifrågavarande apparaten, vilket göres på ett ögonblick, då uret är
försett med en häng- och en stickkontakt. Det kan användas vid stark-
och svagström, vid växel- och likström samt vid spänningar upp
till 250 voit och strömstyrkor upp till 3 amp. En typ för upp till
6 amp. kommer emellertid senare i marknaden.
Mycket arbete har enligt uppgift nedlagts på att få bra kvalitet
och stor driftsäkerhet. Uppfinningen är patenterad i alla
kulturstater. Priset torde kunna sägas vara rätt så överkomligt.
Nya, intressanta kortvågsspolar.
National Radiofabrik, Kungsgatan 53, Stockholm, har sänt oss
några nya kortvågsspolar av det amerikanska märket »Meissner»
(samma fabrikat som avstämningsenheten, omnämnd i
januari-numret). Dessa spolar äro av omsorgsfullt utförande, lindade på
stommar av högvärdig bakelit, vilket enligt nyaste amerikanska
undersökningar (av R.C.A.) är fullt tillfredsställande ur
förlustsynpunkt, i synnerhet om trådvarven såsom här är fallet ligga på
ytan av spolformen, alltså ej äro lindade i spår. Spolformen har
Ett par typer av »Meissners» utbytbara kortvågsspolar, som ha
primär-, sekundär- och återkopplingslindningar samt 6-polig sockel.
upptill en kant, som gör det bekvämt att taga ur och sätta i
spolarna i hållaren. Kontaktbenen i botten passa för 6-poliga
amerikanska rörhållare.
Dessa spolar finnas i en serie om tre stycken, vilken med 140 pF
vridkondensator täcker följande områden: 10—27, 25—55 och 45—
95 meter. (En kondensator på 160 pF kan utan olägenhet
användas, om den har låg nollkapacitet.)
En annan serie består av »bandspridningsspolar» för
amatörbanden, alltså en spole för 20-metersbandet (20,8—21,5 m), en
för 40-metersbandet o. s. v. Dessa spolar ha inbyggda
parallell-kondensatorer (justerbara) med keramisk isolation.
En tredje serie av särskilt stort intresse för
kortvågs-rundradio-entusiasten utgöres av dylika »bandspridningsspolar» för
kortvågs-rundradiobanden på 19, 25, 31 och 49 meter. Kondensatorn skall
även här vara 140 pF.
Blanka spolformar finnas att tillgå för den som vill linda sina
spolar själv.
Centralantenner.
Elektriska Aktiebolaget Skandia, Tunnelgatan 14, Stockholm, har
under utgivande en broschyr om centralantenner samt
»störnings-fria» antenner överhuvud taget. Märket är »Telo», vilket märke
tidigare vid flera tillfällen omtalats i dessa spalter. Den enskilda
Telo-anläggningen är av samma utförande som tidigare, dock med
den skillnaden att den lågohmiga ledningen nedtill avslutas med
