62
POPULÄR RADIO 62
TELEFUNKEN
(för metallrör
Prövas under ett år i tyska apparater
||igii anmärkningsvärd nyhet lanseras av Telefunken
f* inom ramen för årets europeiska rörprogram. Ny
153 heten består däri, att högfrekvensrören och samt
liga bilradiorör äro metallrör. Enligt uppgift har Tele
funken vid konstruktionen utgått från helt andra synpunk
ter än den amerikanska rörindustrien.
Den nya metallrörserien benämnes efter materialet i
den glasballongen ersättande manteln »stålserien». Till
skillnad från de amerikanska metallrören ha de
europeiska liggande elektrodsystem. Vidare är galleruttaget
gjort i sockeln i stället för upptill på röret. Sockeln
påminner i hög grad om den amerikanska metallrörssockeln
med styrpinne i mitten men torde ha något större
diameter. I stället äro rören på grund av det liggande
elektrodsystemet lägre än de amerikanska. Den inre
uppbyggnaden säges vara synnerligen stabil.
Även de övriga rören i den nya »harmoniska serien»
äro försedda med denna sockel, men för övrigt äro de
glasrör. Detta gäller alltså slutrör, likriktarrör och
av-stämningsindikatorer. Observera att Telefunken således
föredrager glas då det gäller hårt belastade rör, såsom
slutrör och likriktarrör.
Telefunken kommer icke att tillverka de nya rörtyperna
för kommande säsong i någon större utsträckning utan
endast för användning i tyska apparater. Man har under
ett år velat inskränka sig till att släppa ut den
»harmoniska serien» i begränsad omfattning och därigenom få
densamma grundligt prövad.
7
6
13

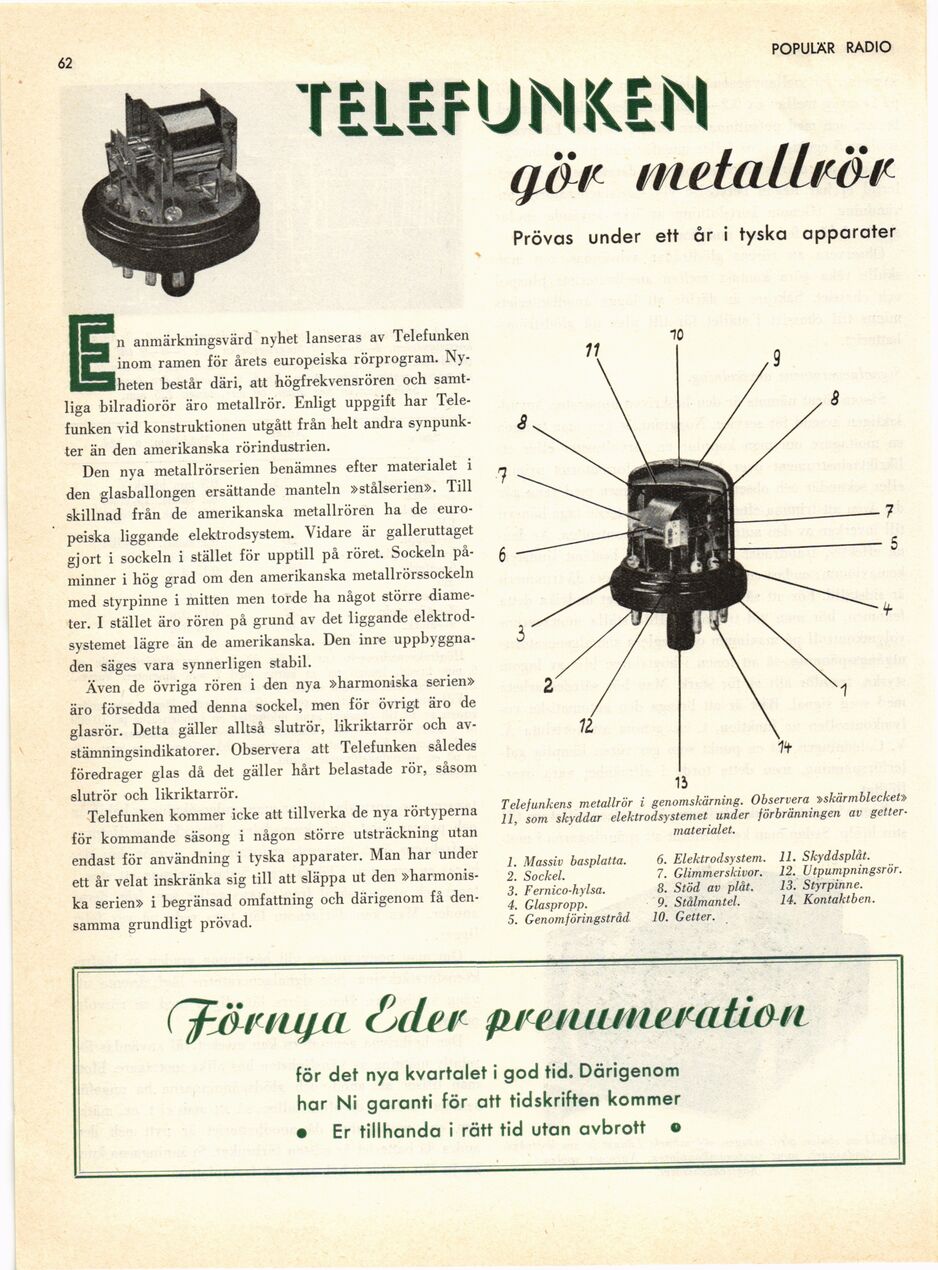

Telefunkens metallrör i genomskärning. Observera »skärmblecket»
11, som skyddar elektrodsystemet under förbränningen av
getter-materialet.
1. Massiv basplatta.
2. Sockel.
3. Fernico-hylsa.
4. Glaspropp.
5. Genomföringstråd
6. Elektrodsystem.
7. Glimmerskivor.
8. Stöd av plåt.
9. Stålmantel.
10. Getter.
11. Skyddsplåt.
12. Utpumpningsrör.
13. Styrpinne.
14. Kontaktben.
