POPULÄR RADIO
83

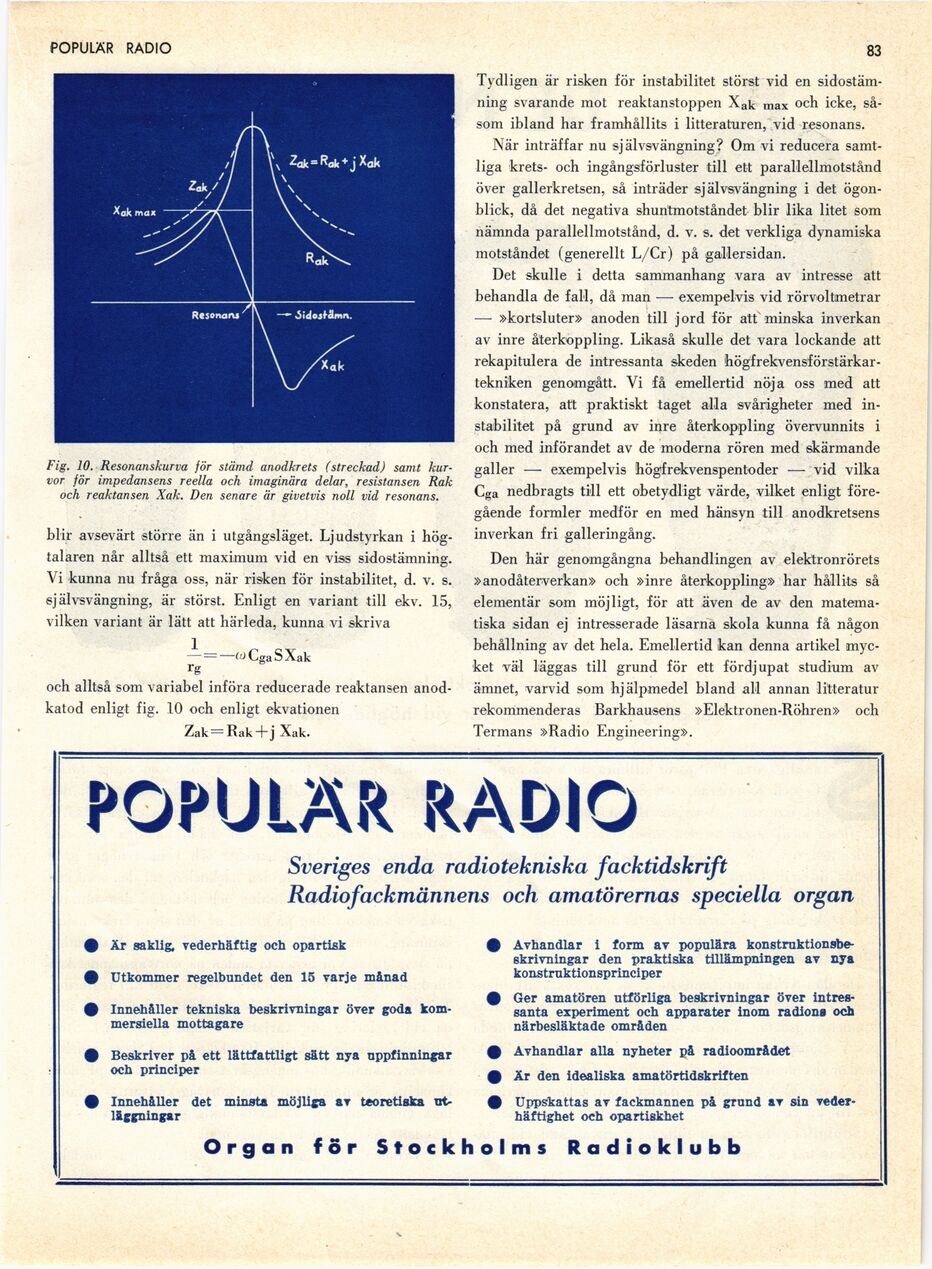

Fig. 10. Resonanskurva för stämd anodkrets (streckad) samt
kurvor för impedansens reella och imaginära delar, resistansen Rak
och reaktansen Xak. Den senare är givetvis noll vid resonans.
blir avsevärt större än i utgångsläget. Ljudstyrkan i
högtalaren når alltså ett maximum vid en viss sidostämning.
Vi kunna nu fråga oss, när risken för instabilitet, d. v. s.
självsvängning, är störst. Enligt en variant till ekv. 15,
vilken variant är lätt att härleda, kunna vi skriva
—=—wCgaSXak
rg
och alltså som variabel införa reducerade reaktansen
anod-katod enligt fig. 10 och enligt ekvationen
Zak = Rak + j Xak.
Tydligen är risken för instabilitet störst vid en
sidostämning svarande mot reaktanstoppen Xak max och icke,
såsom ibland har framhållits i litteraturen, vid resonans.
När inträffar nu självsvängning? Om vi reducera
samtliga krets- och ingångsförluster till ett parallellmotstånd
över gallerkretsen, så inträder självsvängning i det
ögonblick, då det negativa shuntmotståndet blir lika litet som
nämnda parallellmotstånd, d. v. s. det verkliga dynamiska
motståndet (generellt L/Cr) på gallersidan.
Det skulle i detta sammanhang vara av intresse att
behandla de fall, då man — exempelvis vid rörvoltmetrar
-— »kortsluter» anoden till jord för att minska inverkan
av inre återkoppling. Likaså skulle det vara lockande att
rekapitulera de intressanta skeden
högfrekvensförstärkar-tekniken genomgått. Vi få emellertid nöja oss med att
konstatera, att praktiskt taget alla svårigheter med
instabilitet på grund av inre återkoppling övervunnits i
och med införandet av de moderna rören med skärmande
galler -—- exempelvis högfrekvenspentoder — vid vilka
Cga nedbragts till ett obetydligt värde, vilket enligt
föregående formler medför en med hänsyn till anodkretsens
inverkan fri galleringång.
Den här genomgångna behandlingen av elektronrörets
»anodåterverkan» och »inre återkoppling» har hållits så
elementär som möjligt, för att även de av den
matematiska sidan ej intresserade läsarna skola kunna få någon
behållning av det hela. Emellertid kan denna artikel
mycket väl läggas till grund för ett fördjupat studium av
ämnet, varvid som hjälpmedel bland all annan litteratur
rekommenderas Barkhausens »Elektronen-Röhren» och
Termans »Radio Engineering».
