92
füP -— ^^ vb" bondsprldnlnq
19 med bandspridning–s

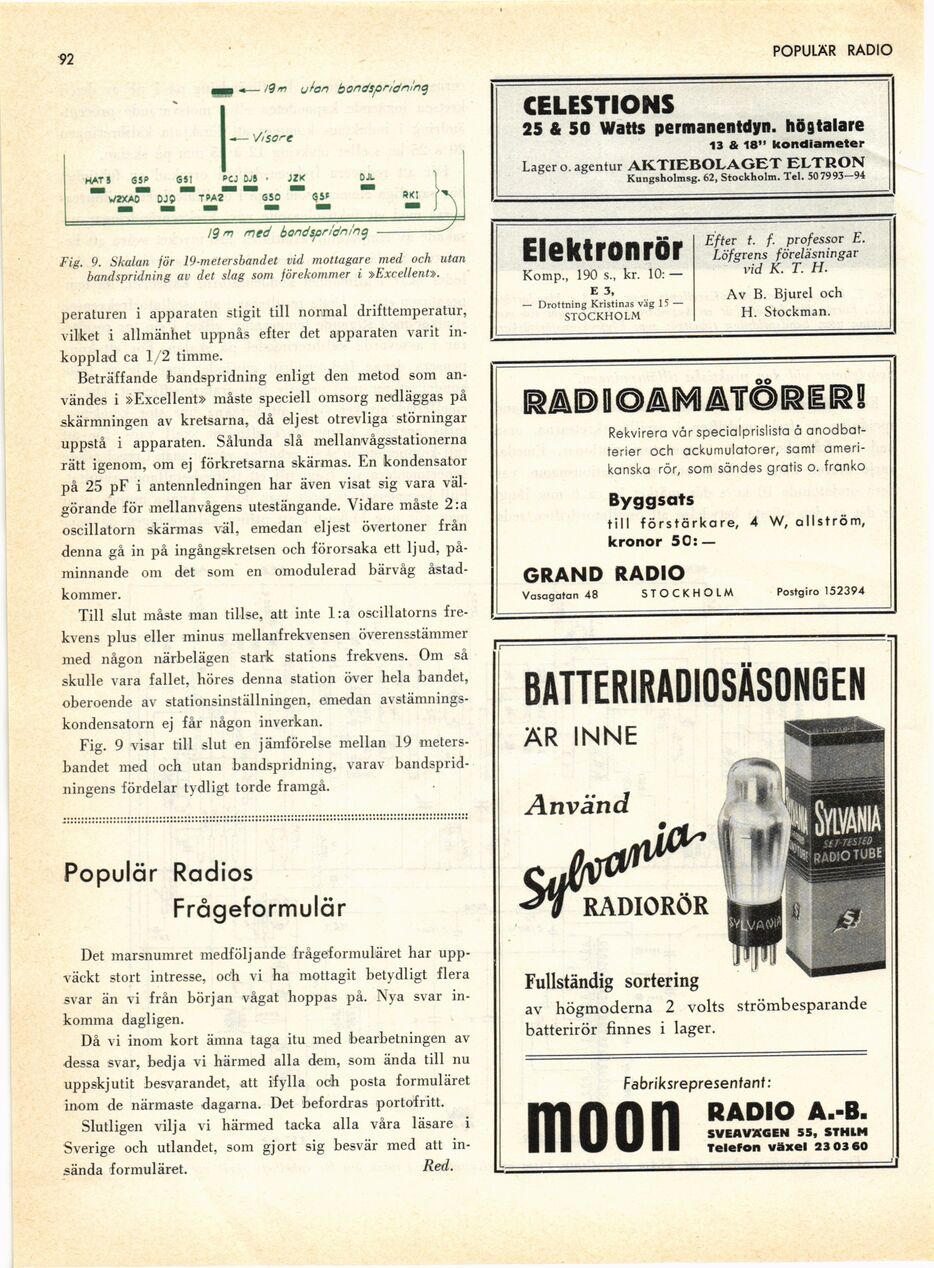

Fig. 9. Skalan Jör 19-metersbandet vid mottagare med och utan
bandspridning av det slag som förekommer i »Excellent».
peraturen i apparaten stigit till normal drifttemperatur,
vilket i allmänhet uppnås efter det apparaten varit
inkopplad ca 1/2 timme.
Beträffande bandspridning enligt den metod som
användes i »Excellent» måste speciell omsorg nedläggas på
skärmningen av kretsarna, då eljest otrevliga störningar
uppstå i apparaten. Sålunda slå mellanvågsstationerna
rätt igenom, om ej förkretsarna skärmas. En kondensator
på 25 pF i antennledningen har även visat sig vara
välgörande för mellanvågens utestängande. Vidare måste 2:a
oscillatorn skärmas väl, emedan eljest övertoner från
denna gå in på ingångskretsen och förorsaka ett ljud,
påminnande om det som en omodulerad bärvåg
åstadkommer.
Till slut måste man tillse, att inte l:a oscillatorns
frekvens pius eller minus mellanfrekvensen överensstämmer
med någon närbelägen stark stations frekvens. Om så
skulle vara fallet, höres denna station över hela bandet,
oberoende av stationsinställningen, emedan
avstämnings-kondensatorn ej får någon inverkan.
Fig. 9 visar till slut en jämförelse mellan 19
metersbandet med och utan bandspridning, varav
bandspridningens fördelar tydligt torde framgå.
Populär Radios
Frågeformulär
Det marsnumret medföljande frågeformuläret har
uppväckt stort intresse, och vi ha mottagit betydligt flera
svar än vi från början vågat hoppas på. Nya svar
inkomma dagligen.
Då vi inom kort ämna taga itu med bearbetningen av
dessa svar, bedja vi härmed alla dem, som ända till nu
uppskjutit besvarandet, att ifylla och posta formuläret
inom de närmaste dagarna. Det befordras portofritt.
Slutligen vilja vi härmed tacka alla våra läsare i
Sverige och utlandet, som gjort sig besvär med att
insända formuläret. Red.
