POPULÄR RADIO
91

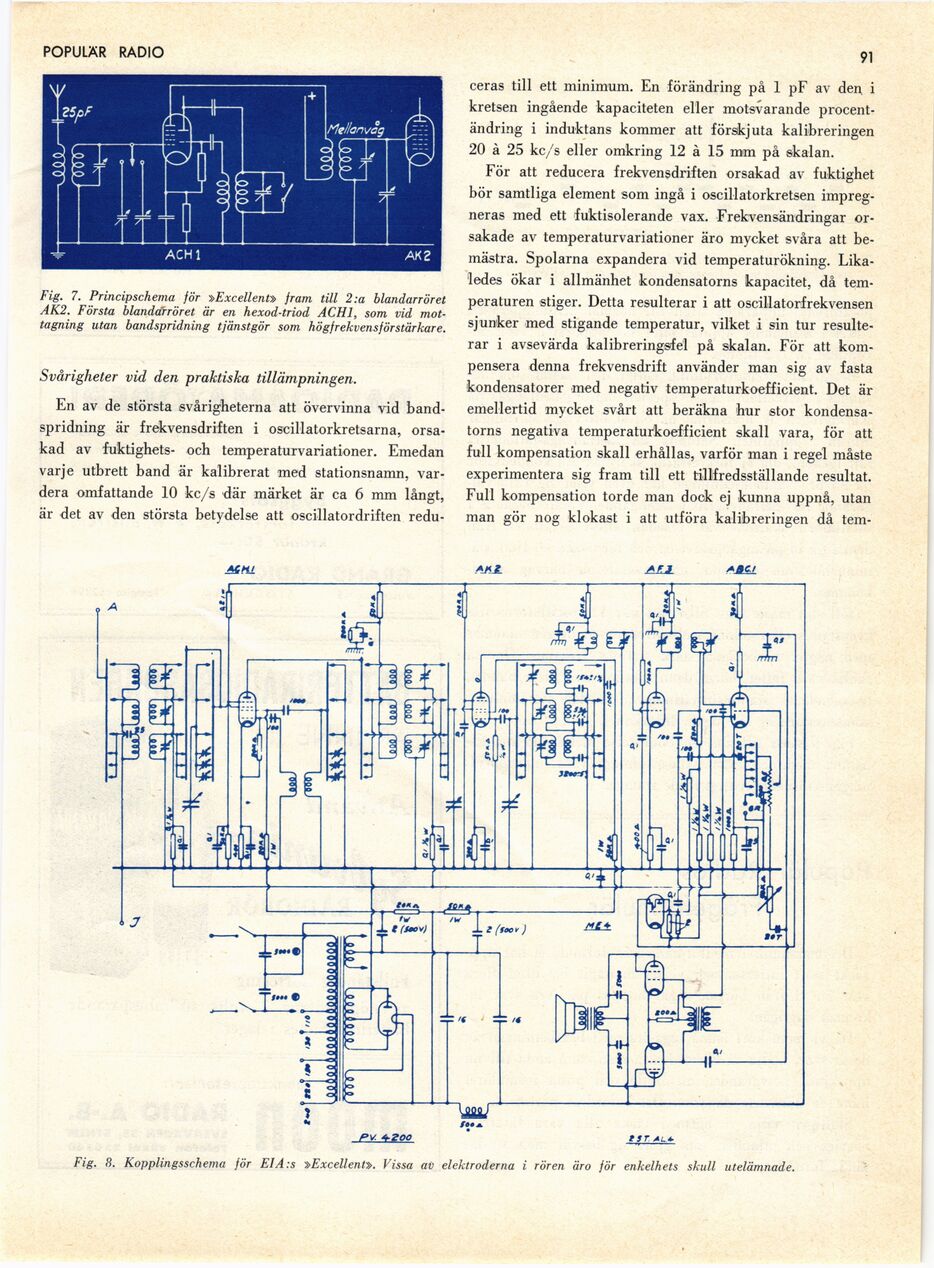

Fig. 7. Principschema för »Excellent» fram till 2:a blandarröret
AK2. Första blandarröret är en hexod-triod ACHl, som vid
mottagning utan bandspridning tjänstgör som högfrekvensförstärkare.
Svårigheter vid den praktiska tillämpningen.
En av de största svårigheterna att övervinna vid
bandspridning är frekvensdriften i oscillatorkretsarna,
orsakad av fuktighets- och temperaturvariationer. Emedan
varje utbrett band är kalibrerat med stationsnamn,
vardera omfattande 10 kc/s där märket är ca 6 mm långt,
är det av den största betydelse att oscillatordriften redu-
ceras till ett minimum. En förändring på 1 pF av den i
kretsen ingående kapaciteten eller motsvarande
procentändring i induktans kommer att förskjuta kalibreringen
20 à 25 kc/s eller omkring 12 à 15 mm på skalan.
För att reducera frekvensdriften orsakad av fuktighet
bör samtliga element som ingå i oscillatorkretsen
impregneras med ett fuktisolerande vax. Frekvensändringar
orsakade av temperaturvariationer äro mycket svåra att
bemästra. Spolarna expandera vid temperaturökning.
Likaledes ökar i allmänhet kondensatorns kapacitet, då
temperaturen stiger. Detta resulterar i att oscillatorfrekvensen
sjunker med stigande temperatur, vilket i sin tur
resulterar i avsevärda kalibreringsfel på skalan. För att
kompensera denna frekvensdrift använder man sig av fasta
kondensatorer med negativ temperaturkoefficient. Det är
emellertid mycket svårt att beräkna hur stor
kondensatorns negativa temperaturkoefficient skall vara, för att
full kompensation skall erhållas, varför man i regel måste
experimentera sig fram till ett tillfredsställande resultat.
Full kompensation torde man dock ej kunna uppnå, utan
man gör nog klokast i att utföra kalibreringen då tem-
pv. 4-zoo t sr al*
Fig. S. Kopplingsschema för EIA:s »Excellent». Vissa av elektroderna i rören äro för enkelhets skull utelämnade.
