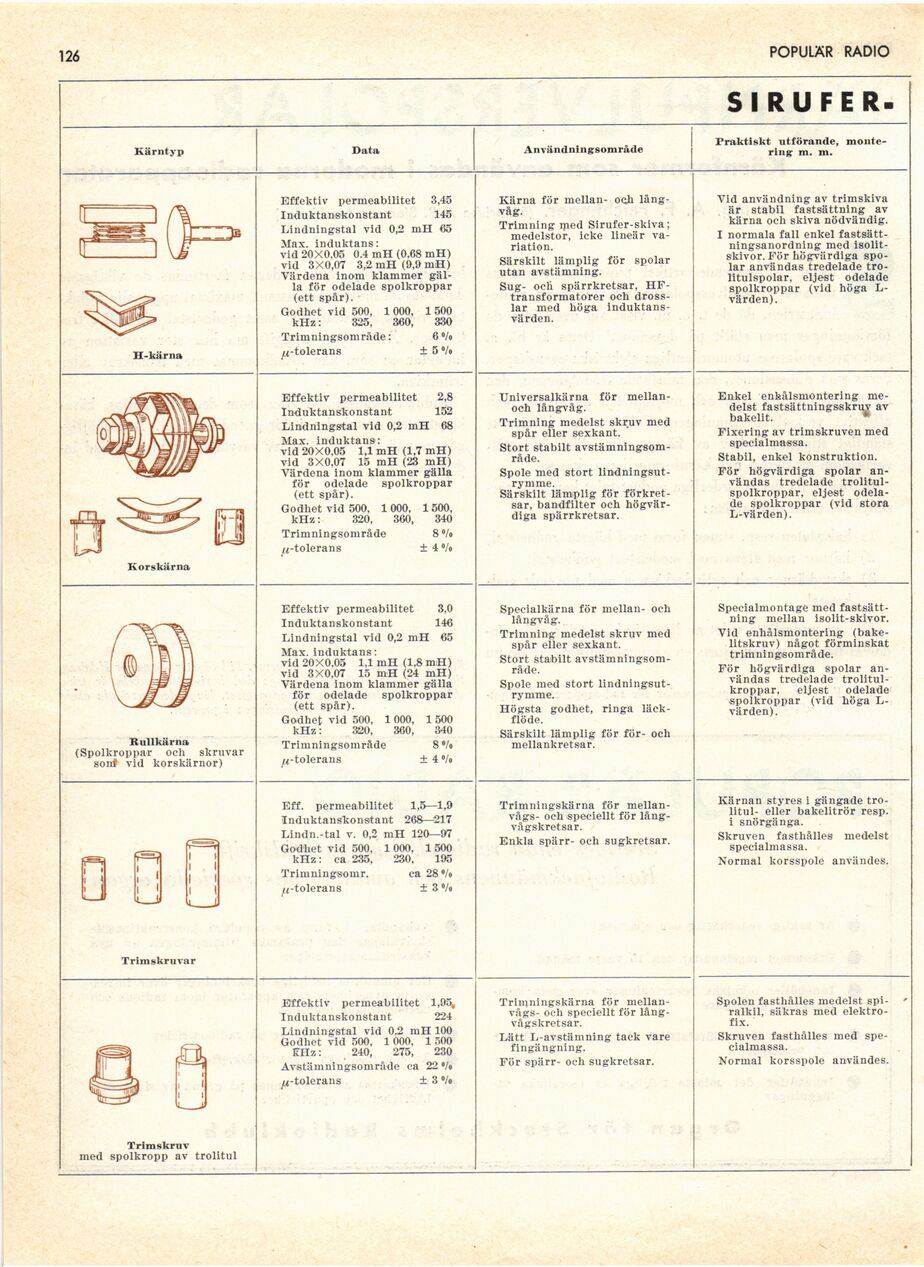

126
POPULÄR RADIO
SIRUFER.
Kärntyp
Användningsområde
Praktiskt utförande,
montering m. ni.
H-kürna
Korskärna
Rullkärna
(Spolkroppar och skruvar
sonf vid korskärnor)
Trimskruvar
Trimskruv
med spolkropp av trolitul
Effektiv permeabilitet 3,45
Induktanskonstant 145
Lindningstal vid 0,2 mH 65
Max. induktans:
vid 20X0.05 0.4 mH (0.68 mH)
vid 3X0,07 3,2 mH (0,9 mH)
Värdena inom klämmer
gälla för odelade spolkroppar
(ett spär).
Godhet vid 500, 1000, 1500
kHz: 325, 360, 330
Trimningsomräde: 6 •/•
u-tolerans ± 5 •/•
Effektiv permeabilitet 2,8
Induktanskonstant 152
Lindningstal vid 0,2 mH 68
Max. induktans:
vid 20X0,05 1.1 mH (1,7 mH)
vid 3X0,07 15 mH (23 mH)
Värdena inom klämmer gälla
för odelade spolkroppar
(ett spår).
Godhet vid 500, 1 000, 1500,
kHz: 320, 360, 340
Trimningsomräde 8 "/•
/(-tolerans ± 4 •/•
Effektiv permeabilitet 3,0
Induktanskonstant 146
Lindningstal vid 0,2 mH 65
Max. induktans:
vid 20X0,05 1.1 mH (1,8 mH)
vid 3X0,07 15 mH (24 mH)
Värdena inom klämmer gälla
för odelade spolkroppar
(ett spär).
Godhet vid 500, 1 000, 1 500
kHz: 320, 360, 340
Trimningsomräde 8 "/o
jU-tolerans ± 4 •/•
Eff. permeabilitet 1,5—1,9
Induktanskonstant 268—217
Lindn.-tal v. 0,2 mH 120—97
Godhet vid 500, 1 000, 1 500
kHz: ca 235, 230. 195
Trimningsomr. ca 28’/»
^-tolerans ± 3 •/•
Effektiv permeabilitet 1,95,
Induktanskonstant 224
Lindningstal vid 0.2 mH 100
Godhet vid 500. 1 000, 1 500
IiIIz: 240, 275, 230
Avstämningsområde ca 22 •/•
^-tolerans ± 3 •/•
Kärna för mellan- och
lång-våg.
Trimning med Sirufer-skiva;
medelstor, icke lineär
variation.
Särskilt lämplig för spolar
utan avstämning.
Sug- ocli spärrkretsar,
HF-transformatorer och
drosslar med höga
induktans-värden.
Universalkärna för
mellan-och långvåg.
Trimning medelst skruv med
spår eller sexkant.
Stort stabilt
avstämningsområde.
Spole med stort
lindningsutrymme.
Särskilt lämplig för
förkretsar, bandfilter och
högvärdiga spärrkretsar.
Specialkärna för mellan- och
långvåg.
Trimning medelst skruv med
spår eller sexkant.
Stort stabilt
avstämningsområde.
Spole med stort
lindningsutrymme.
Högsta godhet, ringa
läck-flöde.
Särskilt lämplig för för- och
mellankretsar.
Vid användning av trimskiva
är stabil fastsättning av
kärna och skiva nödvändig.
I normala fall enkel
fastsätt-ningsanordning med
isolit-skivor. För högvärdiga
spolar användas tredelade
tro-litulspolar, eljest odelade
spolkroppar (vid höga
L-värden).
Enkel enhålsmontering
medelst fastsättningsskruv av
bakelit. *
Fixering av trimskruven med
specialmassa.
Stabil, enkel konstruktion.
För högvärdiga spolar
användas tredelade
trolitul-spolkroppar, eljest
odelade spolkroppar (vid stora
L-värden).
Specialmontage med
fastsättning mellan isolit-skivor.
Vid enhålsmontering
(bakelitskruv) något förminskat
trimningsområde.
För högvärdiga spolar
användas tredelade
trolitul-kroppar, eljest odelade
spolkroppar (vid höga
L-värden).
Trimningskärna för
mellan-vågs- oeh speciellt för
lång-vågskretsar.
Enkla spärr- och sugkretsar.
Trimningskärna för
mellan-vågs- och speciellt för
lång-vågskretsar.
Lätt L-avstämning tack vare
fingängning.
För spärr- och sugkretsar.
Kärnan styres i gängade
trolitul- eller bakelitrör resp.
i snörgänga.
Skruven fasthålles medelst
specialmassa.
Normal korsspole användes.
Spolen fasthålles medelst
spiralkil, säkras med
elektro-fix.
Skruven fasthålles med
specialmassa.
Normal korsspole användes.
