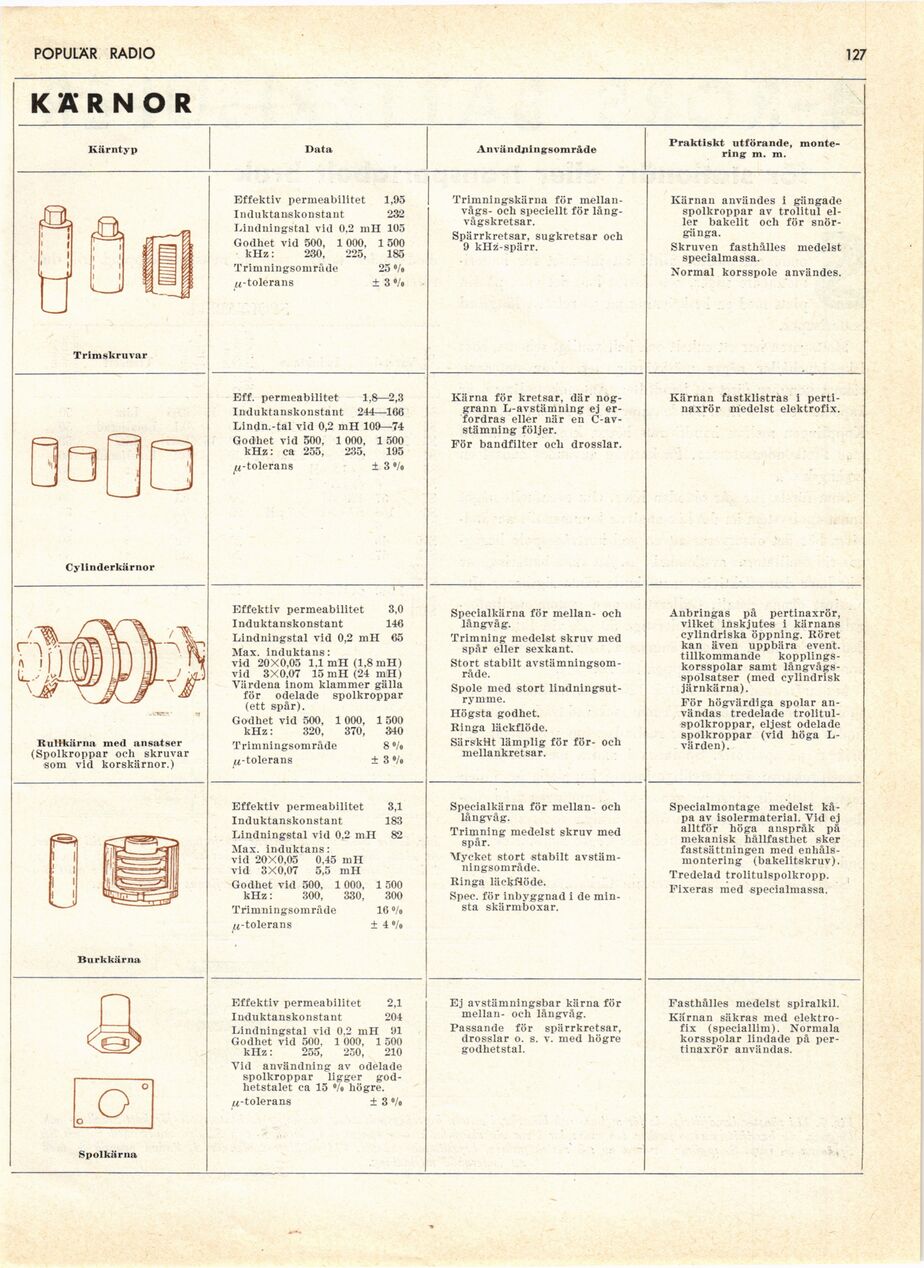

POPULÄR RADIO
127’
KÄRNOR
Kärntyp
Användningsområde
Praktiskt utförande,
montering: m. m.
Effektiv permeabilitet 1,95
Induktanskonstant 232
Lindningstal vid 0,2 niH 105
Godhet vid 500, 1 000, 1 500
kHz: 230, 225, 185
Trimningsområde 25 "/•
u-tolerans + 3 •/•
Trimningskärna för
mellan-vågs- och speciellt för
lång-vågskretsar.
Spärrkretsar, sugkretsar och
0 kHz-spärr.
Kärnan användes i gängade
spolkroppar av trolitul
eller bakelit och för
snör-giinga.
Skruven fasthålles medelst
specialmassa.
Normal korsspole användes.
Trimskruvar
Cylinderkärnor
Rullkärna med ansatser
(Spolkroppar och skruvar
som vid korskärnor.)
Burkkiirna
Eff. permeabilitet 1,8—2,3
Induktanskonstant 244—106
Lindn.-tal vid 0,2 mH 109—74
Godhet vid 500. 1 000, 1 500
kHz: ca 255, 235, 195
^-tolerans ± 3 •/«
Effektiv permeabilitet 3,0
Induktanskonstant 146
Lindningstal vid 0,2 mH 65
Max. induktans:
vid 20X 0,05 l.lmH(l,8mH)
vid 3X0,07 15 mH (24 mH)
Värdena inom klämmer gälla
för odelade spolkroppar
(ett spår).
Godhet vid 500, 1 000, 1 500
kHz: 320, 370, 340
Trimningsområde 8 "/•
jM-tolerans ± 3 */•
Effektiv permeabilitet 3,1
Induktanskonstant 183
Lindningstal vid 0,2 mH 82
Max. induktans:
vid 20X0,05 0.45 niH
vid 3X0,07 5,5 mH
Godhet vid 500, 1 000, 1 500
kHz: 300, 330, 300
Trimningsområde 16 °/«
«-tolerans ± 4 */•
Effektiv permeabilitet 2,1
Induktanskonstant 204
Lindningstal vid 0.2 mH 91
Godhet vid 500. 1 000, 1 500
kHz: 255, 250, 210
Vid användning av odelade
spolkroppar ligger
godhetstalet ca 15 "/o högre.
M-tolerans ± 3"/«
Kärna för kretsar, där
noggrann L-avstämning ej
erfordras eller när en
C-av-stämning följer.
För bandfilter ocli drosslar.
Specialkärna för mellan- och
långvåg.
Trimning medelst skruv med
spår eller sexkant.
Stort stabilt
avstämningsom-råde.
Spole med stort
lindningsutrymme.
Högsta godhet.
Ringa läckflöde.
Särskilt lämplig för för- och
mellankretsar.
Specialkärna för mellan- och
långvåg.
Trimning medelst skruv med
spår.
Mycket stort stabilt
avstäm-ningsområde.
Ringa läckflöde.
Spee. för inbyggnad i de
minsta skärmboxar.
Ej avstämningsbar kärna för
mellan- och långvåg.
Passande för spärrkretsar,
drosslar o. s. v. med högre
godhetstal.
Kärnan fastklistras i
perti-naxrör medelst elektrofix.
Anbringas på pertinaxrör,
vilket inskjutes i kärnans
cylindriska öppning. Röret
kan även uppbära event.
tillkommande
kopplings-korsspolar samt
långvågs-spolsatser (med cylindrisk
järnkärna).
För högvärdiga spolar
användas tredelade
trolitul-spolkroppar, eljest odelade
spolkroppar (vid höga
L-värden).
Speeialmontage medelst
kåpa av isolermaterial. Vid ej
alltför höga anspråk på
mekanisk hållfasthet sker
fastsättningen med
enhåls-montering (bakelitskruv).
Tredelad trolitulspolkropp.
Fixeras med speeialmassa.
Fasthålles medelst spiralkil.
Kärnan säkras med
elektrofix (speciallim). Normala
korsspolar lindade på
pertinaxrör användas.
Spolkärna
