POPULÄR RADIO
131’

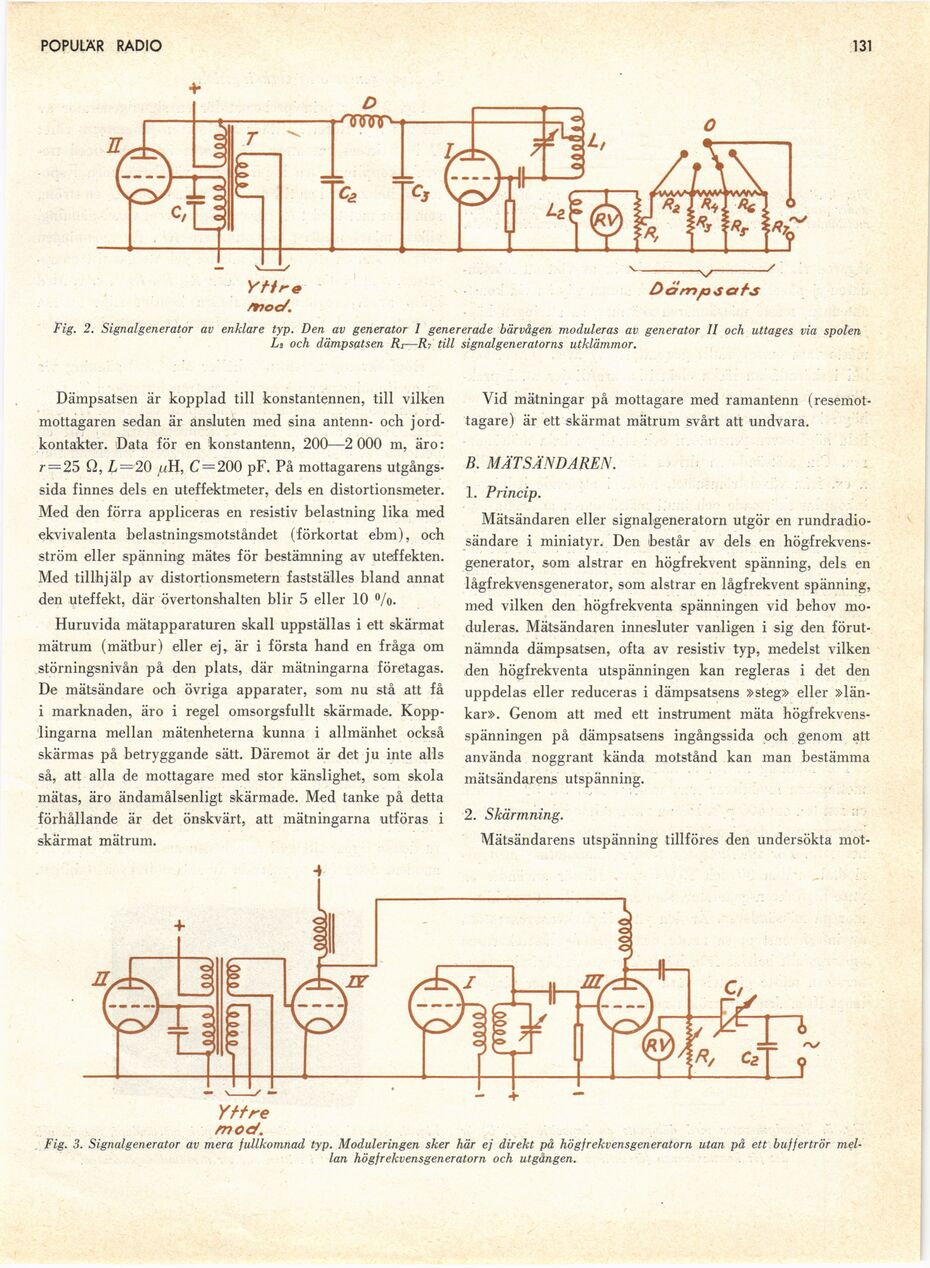

Fig. 2. Signalgenerator av enklare typ. Den av generator 1 genererade bärvågen moduleras av generator II och uttages via spolen
Li och dämpsatsen Ri—R7 till signalgeneratorns utklämmor.
Dämpsatsen är kopplad till konstantennen, till vilken
mottagaren sedan är ansluten med sina antenn- och
jordkontakter. Data för en konstantenn, 200—2 000 m, äro:
r = 25 O, L = 20 /^(H, C = 200 pF. På mottagarens
utgångssida finnes dels en uteffektmeter, dels en distortionsmeter.
Med den förra appliceras en resistiv belastning lika med
ekvivalenta belastningsmotståndet (förkortat ebm), och
ström eller spänning mätes för bestämning av uteffekten.
Med tillhjälp av distortionsmetern fastställes bland annat
den uteffekt, där övertonshalten blir 5 eller 10 %>.
Huruvida mätapparaturen skall uppställas i ett skärmat
mätrum (mätbur) eller ej, är i första hand en fråga om
störningsnivån på den plats, där mätningarna företagas.
De mätsändare och övriga apparater, som nu stå att få
i marknaden, äro i regel omsorgsfullt skärmade.
Kopplingarna mellan mätenheterna kunna i allmänhet också
skärmas på betryggande sätt. Däremot är det ju inte alls
så, att alla de mottagare med stor känslighet, som skola
mätas, äro ändamålsenligt skärmade. Med tanke på detta
förhållande är det önskvärt, att mätningarna utföras i
skärmat mätrum.
Vid mätningar på mottagare med ramantenn
(resemottagare) är ett skärmat mätrum svårt att undvara.
B. MÄTSÄNDAREN.
1. Princip.
Mätsändaren eller signalgeneratorn utgör en
rundradiosändare i miniatyr. Den består av dels en
högfrekvens-generator, som alstrar en högfrekvent spänning, dels en
lågfrekvensgenerator, som alstrar en lågfrekvent spänning,
med vilken den högfrekventa spänningen vid behov
moduleras. Mätsändaren innesluter vanligen i sig den
förutnämnda dämpsatsen, ofta av resistiv typ, medelst vilken
den högfrekventa utspänningen kan regleras i det den
uppdelas eller reduceras i dämpsatsens »steg» eller
»länkar». Genom att med ett instrument mäta
högfrekvens-spänningen på dämpsatsens ingångssida och genom att
använda noggrant kända motstånd kan man bestämma
mätsändarens utspänning.
2. Skärmning.
Mätsändarens utspänning tillföres den undersökta mot-
Fig. 3. Signalgenerator av mera fullkomnad typ. Moduleringen sker här ej direkt på högfrekvensgeneratorn utan på ett buffertrör
mellan högfrekvensgeneratorn och utgången.
