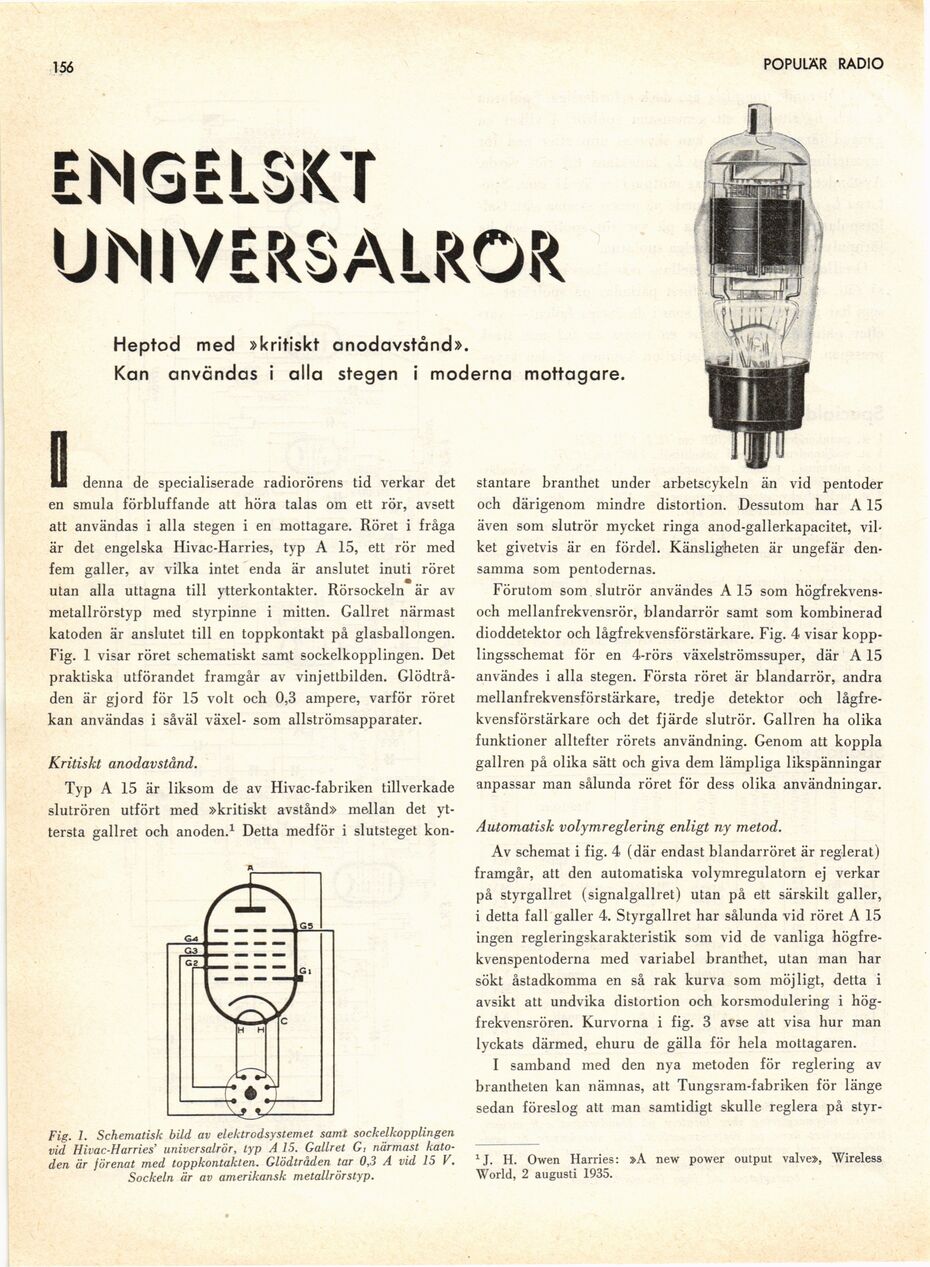

156
POPULÄR RADIO
ENGELSKT
UNIVERSALKOR
Heptod med »kritiskt anodavstånd».
Kan användas i alla stegen i moderna mottagare.
D
denna de specialiserade radiorörens tid verkar det
en smula förbluffande att höra talas om ett rör, avsett
att användas i alla stegen i en mottagare. Röret i fråga
är det engelska Hivac-Harries, typ A 15, ett rör med
fem galler, av vilka intet enda är anslutet inuti röret
utan alla uttagna till ytterkontakter. Rörsockeln är av
metallrörstyp med styrpinne i mitten. Gallret närmast
katoden är anslutet till en toppkontakt på glasballongen.
Fig. 1 visar röret schematiskt samt sockelkopplingen. Det
praktiska utförandet framgår av vinjettbilden.
Glödtråden är gjord för 15 voit och 0,3 ampere, varför röret
kan användas i såväl växel- som allströmsapparater.
Kritiskt anodavstånd.
Typ A 15 är liksom de av Hivac-fabriken tillverkade
slutrören utfört med »kritiskt avstånd» mellan det
yttersta gallret och anoden.1 Detta medför i slutsteget kon-
Fig. 1. Schematisk bild av elektrodsystemet samt sockelkopplingen
vid Hivac-Harries’ universalrör, typ A 15. Gallret G, närmast
katoden är förenat med toppkontakten. Glödtråden tar 0,3 A vid 15 V.
Sockeln är av amerikansk metallrörstyp.
stantare branthet under arbetscykeln än vid pentoder
och därigenom mindre distortion. Dessutom har A15
även som slutrör mycket ringa anod-gallerkapacitet,
vilket givetvis är en fördel. Känsligheten är ungefär
densamma som pentodernas.
Förutom som slutrör användes A 15 som
högfrekvens-och mellanfrekvensrör, blandarrör samt som kombinerad
dioddetektor och lågfrekvensförstärkare. Fig. 4 visar
kopplingsschemat för en 4-rörs växelströmssuper, där A 15
användes i alla stegen. Första röret är blandarrör, andra
mellanfrekvensförstärkare, tredje detektor och
lågfrekvensförstärkare och det fjärde slutrör. Gallren ha olika
funktioner alltefter rörets användning. Genom att koppla
gallren på olika sätt och giva dem lämpliga likspänningar
anpassar man sålunda röret för dess olika användningar.
Automatisk volymreglering enligt ny metod.
Av schemat i fig. 4 (där endast blandarröret är reglerat)
framgår, att den automatiska volymregulatorn ej verkar
på styrgallret (signalgallret) utan på ett särskilt galler,
i detta fall galler 4. Styrgallret har sålunda vid röret A 15
ingen regleringskarakteristik som vid de vanliga
högfre-kvenspentoderna med variabel branthet, utan man har
sökt åstadkomma en så rak kurva som möjligt, detta i
avsikt att undvika distortion och korsmodulering i
hög-frekvensrören. Kurvorna i fig. 3 avse att visa hur man
lyckats därmed, ehuru de gälla för hela mottagaren.
I samband med den nya metoden för reglering av
brantheten kan nämnas, att Tungsram-fabriken för länge
sedan föreslog att man samtidigt skulle reglera på styr-
1J. H. Owen Harries: »A new power output valve», Wireless
World, 2 augusti 1935.
