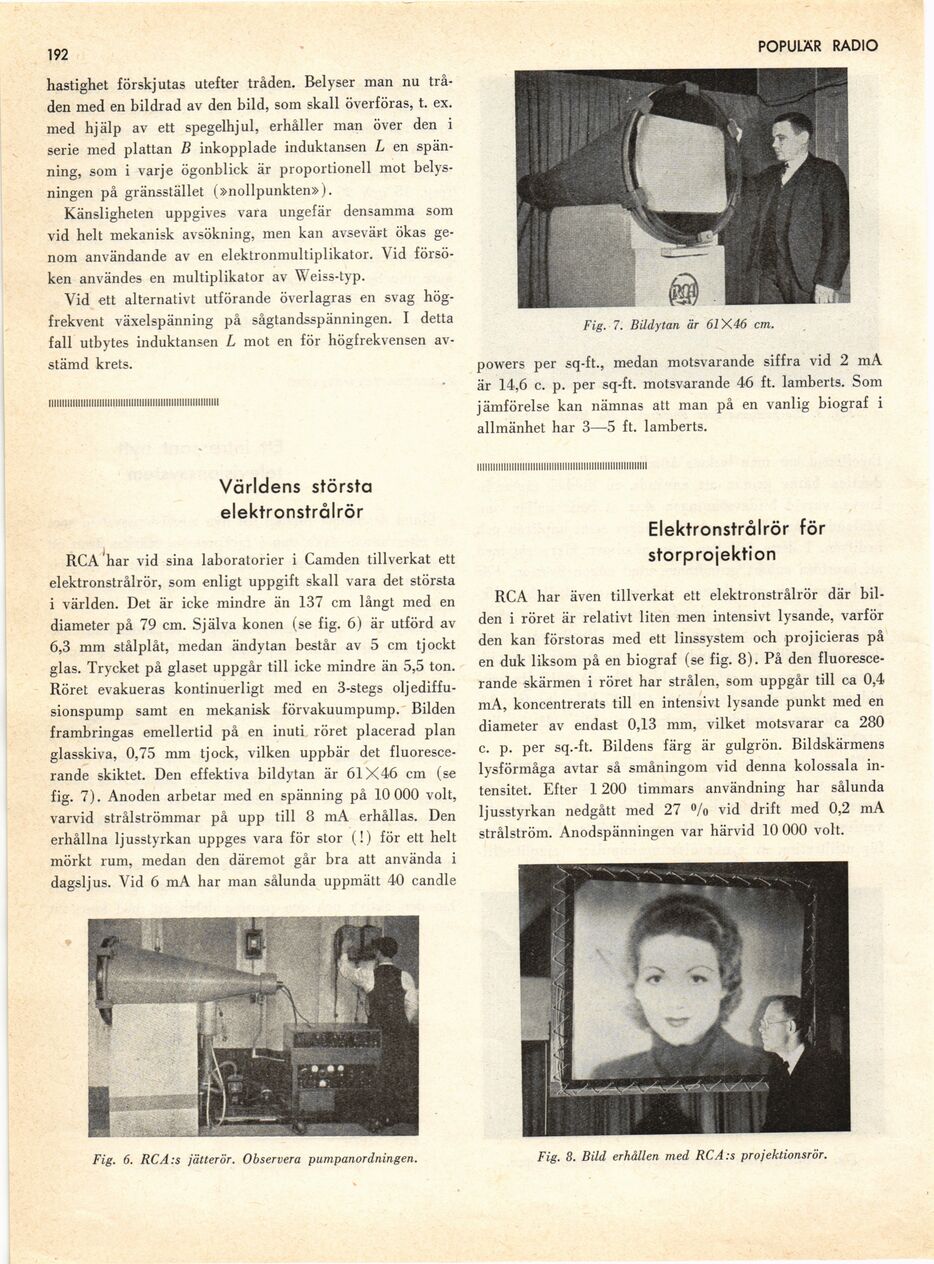

192
POPULÄR RADIO 192’
hastighet förskjutas utefter tråden. Belyser man nu
tråden med en bildrad av den bild, som skall överföras, t. ex.
med hjälp av ett spegelhjul, erhåller man över den i
serie med plattan B inkopplade induktansen L en
spänning, som i varje ögonblick är proportionell mot
belysningen på gränsstället (»nollpunkten»).
Känsligheten uppgives vara ungefär densamma som
vid helt mekanisk avsökning, men kan avsevärt ökas
genom användande av en elektronmultiplikator. Vid
försöken användes en multiplikator av Weiss-typ.
Vid ett alternativt utförande överlagras en svag
högfrekvent växelspänning på sågtandsspänningen. I detta
fall utbytes induktansen L mot en för högfrekvensen
avstämd krets.
n||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||il
Fig. 7. Bildytan är 61 Y,46 cm.
powers per sq-ft., medan motsvarande siffra vid 2 mA
är 14,6 c. p. per sq-ft. motsvarande 46 ft. lamberts. Som
jämförelse kan nämnas att man på en vanlig biograf i
allmänhet har 3—5 ft. lamberts.
Elektronstrålrör för
storprojektion
RCA har även tillverkat ett elektronstrålrör där
bilden i röret är relativt liten men intensivt lysande, varför
den kan förstoras med ett linssystem och projicieras på
en duk liksom på en biograf (se fig. 8). På den
fluorescerande skärmen i röret har strålen, som uppgår till ca 0,4
mA, koncentrerats till en intensivt lysande punkt med en
diameter av endast 0,13 mm, vilket motsvarar ca 280
c. p. per sq.-ft. Bildens färg är gulgrön. Bildskärmens
lysförmåga avtar så småningom vid denna kolossala
intensitet. Efter 1200 timmars användning har sålunda
ljusstyrkan nedgått med 27 °/o vid drift med 0,2 mA
strålström. Anodspänningen var härvid 10 000 voit.
Världens största
elektronstrålrör
RCA har vid sina laboratorier i Camden tillverkat ett
elektronstrålrör, som enligt uppgift skall vara det största
i världen. Det är icke mindre än 137 cm långt med en
diameter på 79 cm. Själva könen (se fig. 6) är utförd av
6,3 mm stålplåt, medan ändytan består av 5 cm tjockt
glas. Trycket på glaset uppgår till icke mindre än 5,5 ton.
Röret evakueras kontinuerligt med en 3-stegs
oljediffu-sionspump samt en mekanisk förvakuumpump. Bilden
frambringas emellertid på en inuti röret placerad plan
glasskiva, 0,75 mm tjock, vilken uppbär det
fluorescerande skiktet. Den effektiva bildytan är 61X46 cm (se
fig. 7). Anoden arbetar med en spänning på 10 000 voit,
varvid strålströmmar på upp till 8 mA erhållas. Den
erhållna ljusstyrkan uppges vara för stor (!) för ett helt
mörkt rum, medan den däremot går bra att använda i
dagsljus. Vid 6 mA har man sålunda uppmätt 40 candle
Fig. 6. RCA:s jätterör. Observera pumpanordningen.
Fig. 8. Bild erhållen med RCA:s projektionsrör.
